Раздел 3. Расчет и подбор баков-аккумуляторов

Наличие аккумулирующей емкости позволяет выравнивать неравноменость потребления горячей воды, а также уменьшать поверхность нагрева водоподогревателей. Баки-аккумуляторы, устанавливаемые в ИТП, должны рассчитываться на выравнивание суточного графика расхода воды за сутки наибольшего водопотребления рис. 1.

Объем баков-аккумуляторов рекомендуется принимать исходя из условий расчета производительности водоподогревателей по среднечасовому потреблению теплоты на горячее водоснабжение .

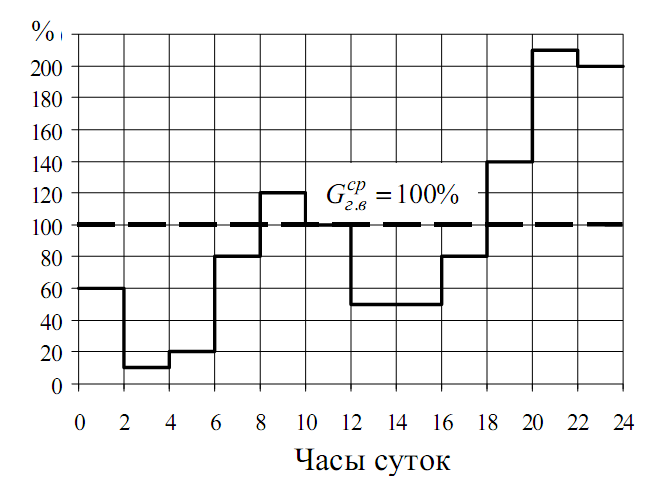

Рис.1. График неравномерности водопотребления по часам суток

Регулирующий объем емкости бака-аккумулятора при мощности водонагревателя, не обеспечивающего максимального часового потребления теплоты, определяется по формуле

, (3.1)

где j – относительная величина регулирующего объема, определяемая в соответствии с требованиями [1];

– расчетный период работы системы ГВС в течение суток, ч.

При равномерной и непрерывной работе водонагревателя в течение суток величина j может быть определена по формуле

, (3.2)

Коэффициент часовой неравномерности теплопотребления в период (сутки, смена) максимального потребления горячей воды следует вычислять по формуле

(3.3)

Коэффициент часовой неравномерности подачи теплоты для нужд

горячего водоснабжения в период (сутки, смена) максимального потребления горячей воды следует вычислять по формуле

, (3.4)

где – расчетная мощность водонагревателя, кВт.

При мощности водонагревателя , соответствующей среднечасовому потреблению теплоты ( = 1), формула (17) приобретает вид

(3.5)

При равномерной и непрерывной работе водонагревателя в течение суток величина j может быть принята по прил. 16.

Емкость бака-аккумулятора может быть также определена графически, на основании интегральных графиков подачи и потребления теплоты в системе ГВС. Неравномерность потребления теплоты в течение суток может быть принята по табл. 1.7.

Таблица.1.7

Потребление теплоты на горячее водоснабжениепо часам суток, % от

Часы суток	0–1	1–6	6–7	7–9	9–12	12–16	16–17
Потребление теплоты, % от	50	10	60	90	180	80	120
Часы суток	17–18	18–19	19–20	20–21	21–22	22–23	23–24
Потребление теплоты, % от	120	160	240	200	140	120	80

Емкость бака-аккумулятора , м 3, при переменном объеме воды в нем и постоянной ее температуре, определяется по формуле

, (3.6)

где – максимальная разность ординат интегральных графиков подачи

и потребления теплоты, кВт;

– температура холодной водопроводной воды, .

Количество баков аккумуляторов в системах ГВС принимается не менее двух по 50 % рабочего объема каждый. Устройство баков-аккумуляторов должно соответствовать требованиям [1, 2]. Примеры расчетов и подборов баков-аккумуляторов приведены на с. 80–81, а также в литературе [10, 11].
