Отсечение элементов в точках пересечения

Вы можете отсечь элемент путем удаления его части, простирающейся за точкой пересечения с другим элементом, или даже удалить часть элемента, расположенную между двумя ближайшими точками пересечения. Эта операция применима к следующим элементам: стены, балки, линии, окружности, дуги и сплайн-кривые.

Для отсечения элемента следует выполнить следующие шаги:

• Выберите команду Редактор > Изменить форму > Отсечь или нажмите клавишу Ctrl (Windows) или Cmd (MacOS).

• Появится курсор-ножницы. Переместите его на отсекаемый элемент и щелкните на требуемом сегменте.

Примечание: В 3D-окне Вы также можете использовать эту процедуру щелчками на поверхности стены или балки.

• Указанная часть элемента, расположенная между ближайшими точками пересечения, будет отсечена.

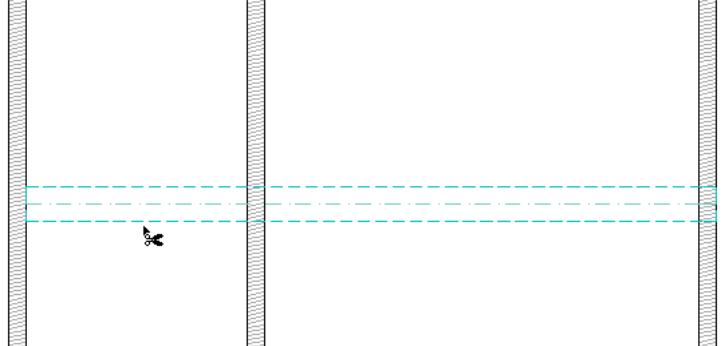

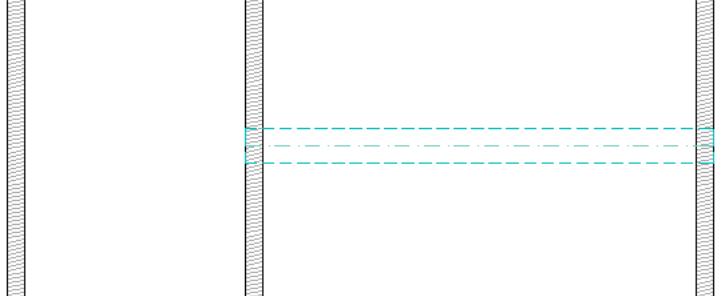

Например, в данном примере мы отсекаем ту часть балки, которая расположена между двух стен слева.

Добавление вершин к элементам

С помощью локальной панели Вы можете добавить к элементам новые вершины.

В случае линейных элементов это приводит к созданию дополнительных элементов.

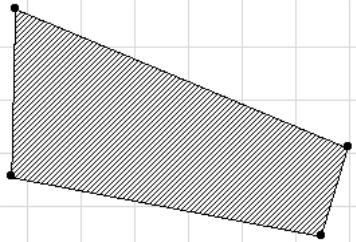

Добавление вершины к многоугольному элементу приводит к созданию новой стороны.

В 3D-окне можно добавить вершины только к многоугольным элементам.

Для добавления вершины к элементу:

1. Выберите элемент.

2. Сделайте щелчок на стороне выбранного элемента. Появится локальная панель.

3. Выберите пиктограмму Вставка новой вершины.

4. Переместите курсор и щелчком укажите место расположения новой вершины.

Для вставки новой вершины без ее перемещения сделайте двойной щелчок на стороне многоугольника. (При этом в локальной панели должна быть выбрана пиктограмма Вставка новой вершины.)

Примечание: Нельзя добавить новую вершину к криволинейному элементу или криволинейному отрезку элемента. Если Вы выберите Вставка новой вершины для криволинейного элемента, то он будет выпрямлен.

Редактирование вершин элементов

С помощью пиктограммы Перемещение вершины локальной панели можно изменить место расположения вершины многоугольного элемента.

Связанные с ней стороны будут следовать за вершиной.

• Вы можете удалить вершину, совместив ее с одной из соседних вершин.

• Если вершина совмещается не с соседней, удаляется та часть многоугольника, которая содержит меньше вершин.

• Если перемещение вершины приводит к удалению одной из ее примыкающих сторон, то будет удалена также и вторая вершина этой стороны, а вместе с ней и ее вторая сторона.

• Если Вы поместили вершину таким образом, что в многоугольнике образуются самопересечения, то многоугольники будут разделены.

• При перемещении одной из вершин дугообразного ребра дуга изменяется таким образом, что ее центральный угол (отношение дуга/хорда) остается прежним.

С помощью функции скругления (пиктограмма Скругление вершины локальной панели), Вы можете заменить вершину многоугольника дугой, радиус которой указывается в

диалоге Скругление/Соединение.

Искривление/выпрямление стороны элемента

С помощью пиктограммы Криволинейное ребро локальной панели Вы можете сделать криволинейным прямолинейную сторону элемента, например, стены, путем перетаскивания самой стороны или линию привязки.

Результирующая дуга будет проходить через концы стороны и указанную точку.

Примечание: Если построенная дугообразная сторона пересекает другие стороны этого многоугольника, то ArchiCAD преобразует форму многоугольника к правильному виду, что может привести даже к его разбиению на несколько частей.

Для выпрямления криволинейной стороны, выберите ее, затем выберите в локальной панели пиктограмму Вставка новой вершины.
