1.5. Выбор точки
Любая точка объекта в Окне экран может быть выбрана для получения соответствующих данных для этой точки. Так же может быть измерено расстояние между двумя точками принадлежащих одному или разным объектам.
Кнопки выбора точки
Кнопка |
Назначение |
Описание |
|
Измерить |
Расстояние между двумя точками может быть измерено щелчком по первой точке и щелчком по второй. Линия измерений будет отображаться на экране пока не будет нажата кнопка |
|
Выбрать |
Это основной режим экрана – используется для получения информации об узлах и гранях элементов. Это также и режим используемый при измерении. |
1.6. Другие кнопки Окна экран
Следующие кнопки также используются при просмотре объектов в окне Экрана:
Кнопка |
Назначение |
Описание |
|
Шейдирование |
Все объекты отображаются закрашенными без сетки. |
|
Сетка |
Все объекты отображаются не закрашенными с сеткой. |
|
Сетка с шейдированием |
Все объекты отображаются закрашенными с сеткой. |
|
Границы поверхностей |
Показываются только основные линии объекта. |
|
Перерисовать |
Обновляет окна Экран и очищает экран от всех предыдущих измерительных линий. |
|
Во весь экран |
Вписывает все объекты в окно Экран. |
|
Предыдущий вид |
Возвращает к предыдущему виду. |
|
Сохранить изображение |
Захват изображения Экрана с сохранением в файл. |
|
Печать |
Захват изображения Экрана с последующей печатью |
1.7. Сохранение задачи
Сейчас подходящее время для сохранения данных. Для сохранения данных в ключевом файле необходимо выбрать Файл>Сохранить или нажать кнопку Сохранить . Информация будет сохранена в файле Block.KEY.
1.8. Выход из deform-3d
Если вы хотите продолжать выполнять лабораторную работу 2, то нет необходимости выходить из DEFORM-3D. Если вы не хотите продолжать выполнять работу 2, нажмите кнопку Выход . После этого Вы окажетесь в главном окне, Вы можете выйти из DEFORM-3D выбрав в меню Файл>Выход или нажав . Когда Вас спросят хотите ли Вы выйти, нажмите

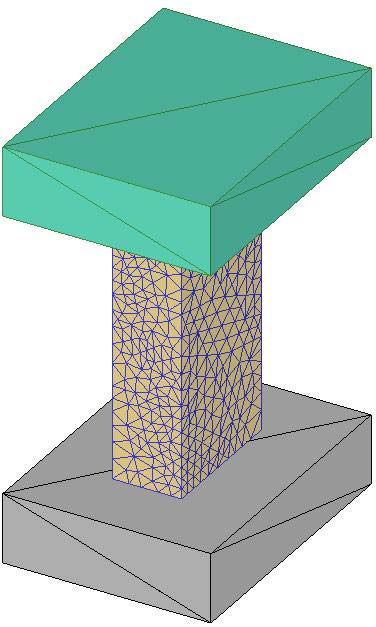

2. ПОЗИЦИОНИРОВАНИЕ ИНСТРУМЕНТОВ И ПРЕПРОЦЕССОР
2.1. Введение
2.2. Открытие ранее сохраненной задачи
2.3. Импорт инструментов
2.3.1. Верхний инструмент
2.3.2. Нижний инструмент
2.4. Установка перемещения инструмента
2.5. Установка температуры объекта
2.6. Установка свойств материала
