Формирование объектов

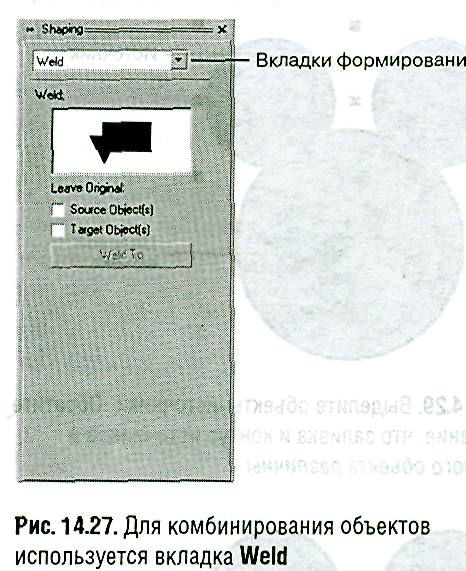

Используя закрепленное окно Shaping (Формирование) - рис. 14.27, можно вы­полнить ряд дополнительных операций для работы с комбинациями объектов. К ним относятся слияние (объединение нескольких объектов в один), обрезка (вы­резание перекрывающихся областей не­скольких объектов) и пересечение (созда­ние новых объектов из областей перекры­тия нескольких объектов).

Принцип работы закрепленного окна Shaping такой же, как и окна Trans­formation. При выборе некоторой ко­манды из подменю Arrange / Shaping (Компоновка / Формирование) окно Shaping откроется на той вкладке, ко­торая соответствует выбранной коман­де - Weld (Слияние), Trim (Обрезка), Intersect (Пересечение), Simplify (Упрос­тить), Front Minus Back (Вычесть задний план из переднего), Back Minus Front (Вычесть передний план из заднего). В от­крытом окне можно свободно переме­щаться между вкладками, выбирая их из раскрывающегося списка.

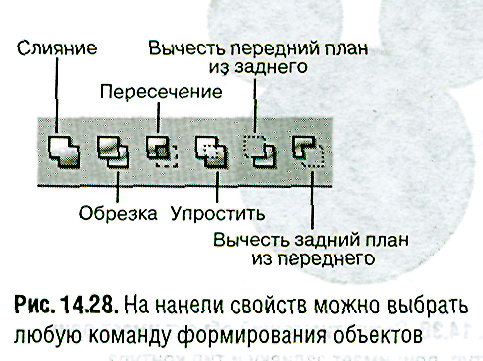

На панели свойств расположены значки, соответствующие командам окна Shaping (рис.14.28).

Слияние объектов

Слияние позволяет соединить несколько объектов в один. Если эти объекты изна­чально перекрываются, в результате по­лучится объект с единым контуром. Если объекты не перекрываются, образуется группа слияния, которая внешне выглядит как набор отдельных элементов, но ведет себя как единый объект. При выполнении этой операции различные объекты, назы­ваемые источниками, присоединяются к одному объекту, называемому целевым.

Чтобы выполнить слияние.

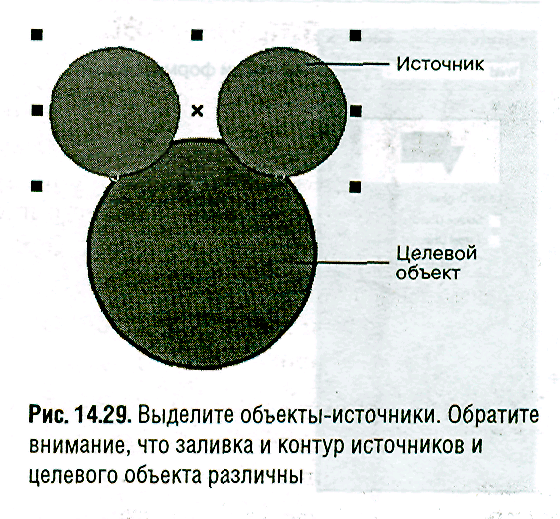

1. Выберите объекты-источники, кото­рые нужно присоединить к данному целевому объекту (рис. 14.29).

2. Выполните команду Arrange / Sha­ping / Weld (Компоновка / Форми­рование / Слияние). Появится зак­репленное окно Shaping, открытое на вкладке Weld (рис. 14.27).

3. Для сохранения копии целевого объек­та установите флажок Target Object(s) (Целевой объект).

4. Чтобы сохранить копии объектов-ис­точников, установите флажок Source Object(s) (Источник).

5. Нажмите на кнопку Weld To (Слить).

6. Щелкните по целевому объекту.

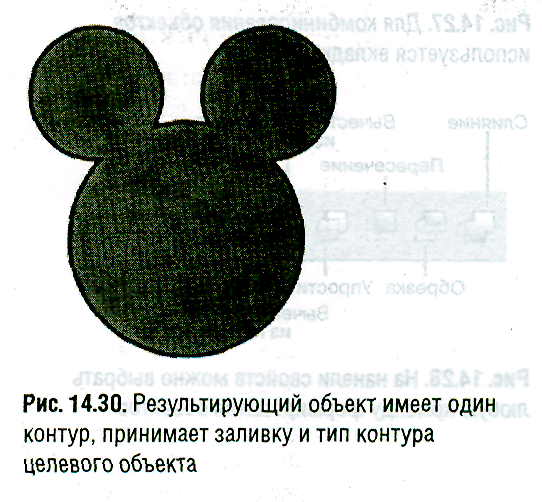

Выделенные объекты соединятся с целе­вым, при этом результирующий объект примет его заливку и контур (рис. 14.30).

Если сохранять копии исходных и целевых объектов не нужно, то слияние можно выполнить, выделив все объекты и нажав на кнопку Quick Weld (Быстрое слияние) на па­нели свойств.

Чтобы отменить операцию слияния, следу­ет сразу же после ее выполнения выбрать команду меню Edit / Undo Weld (Редакти­рование / Отменить слияние). Если после слияния были выполнены какие-либо другие действия, можно отменить его, используя закрепленное окно Undo Docker (Отмена).

Вырезание объектов

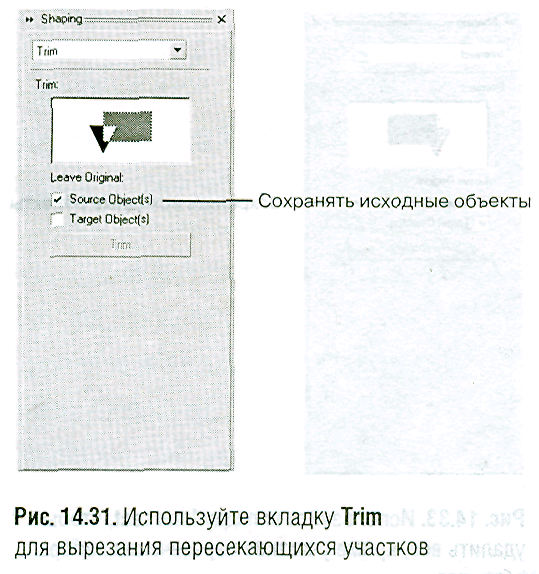

Для того чтобы вырезать из целевого объекта области, образованные пересече­нием с объектами-источниками, исполь­зуется вкладка Trim (Обрезка) закреплен­ного окна Shaping (рис. 14.31).

Чтобы выполнить вырезание:

1. Выделите объекты-источники, пересе­чения с которыми нужно вырезать из целевого объекта (рис. 14.29).

2. Для сохранения копии целевого объек­та установите флажок Target Object(s).

3. Чтобы сохранить копии объектов-ис­точников, установите флажок Source Object(s).

4. Нажмите на кнопку Trim (Вырезать).

5. Щелкните по целевому объекту.

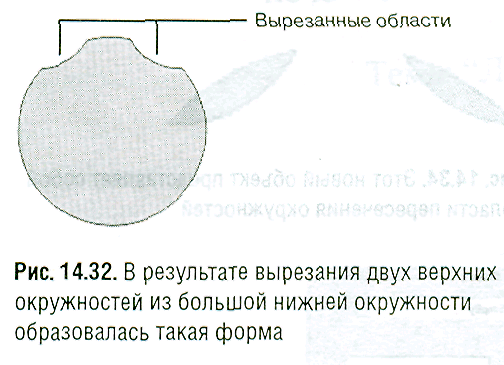

Из целевого объекта будут вырезаны уча­стки его пересечения с объектами источ­никами (рис. 14.32).

Чтобы вырезать объект-источник из не­скольких целевых объектов, необходимо ус­тановить флажок Source Object(s). Выпол­нив первую обрезку, можно вновь выделить этот источник и повторить операцию со вто­рым целевым объектом и т.д.
