Описание эксперимента

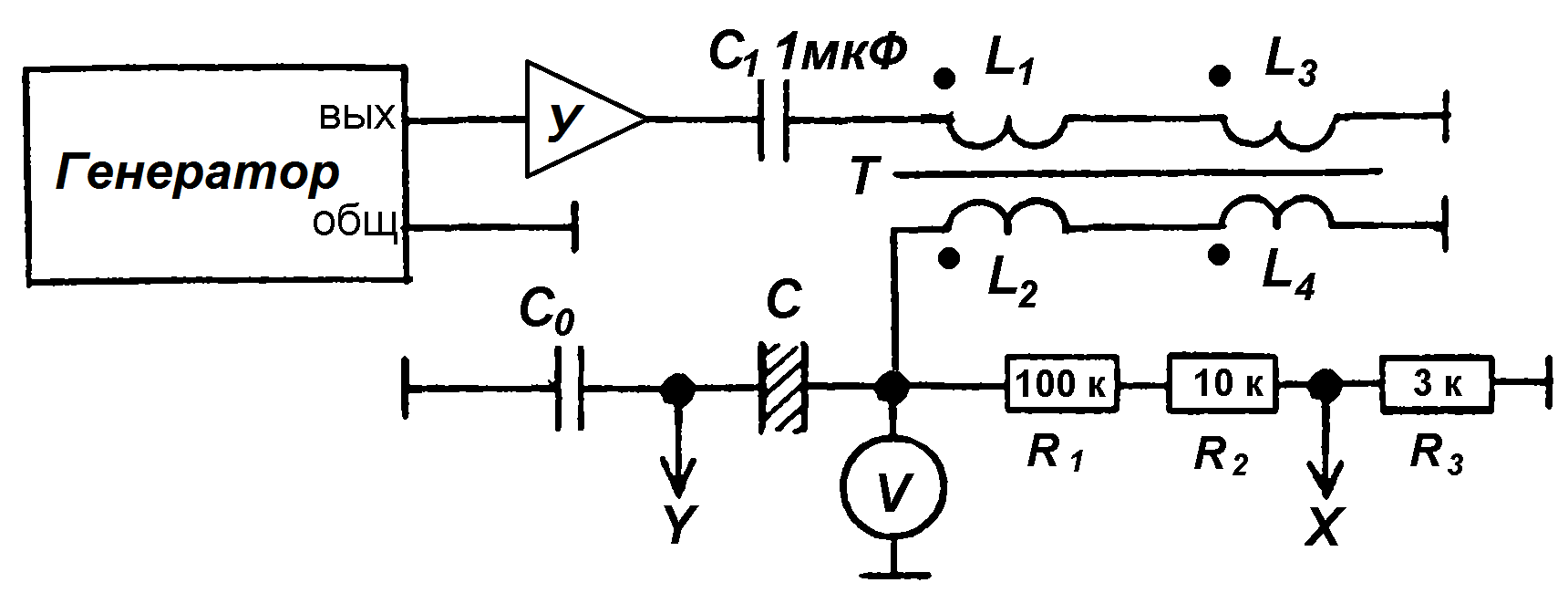

Во втором опыте исследуется петля гистерезиса сегнетоэлектрика. Схема опыта показана на Рис.3. Генератор создает синусоидальный сигнал частотой около 4кГц, который подается на усилитель У. Для получения напряжения с амплитудой несколько десятков вольт используется тороидальный повышающий трансформатор Т. Конденсатор с сегнетоэлектриком С – плоский с площадью обкладок S = 5.1см2 и зазором d = 0.45мм. Конденсатор С0 имеет емкость 1мкФ.
Рис.3.
Н
(3)
UC = Ed;
Если С0 » С, то U0 « UC , и можно считать UC ≈ U. Подав напряжение U на вход Х осциллографа, а напряжение U0 – на вход Y, получим график зависимости индукции от напряженности поля. Для того, чтобы напряжение U уложилось в шкалу осциллографа, используется делитель напряжения на резисторах R1-R3.
И
(4)
.
На вход Y осциллографа подается напряжение U0 с эталонного конденсатора. Следовательно, вертикальное отклонение луча на экране осциллографа пропорционально напряжению на эталонном конденсаторе, которое, в свою очередь, пропорционально заряду Q, одинаковому для эталонного и сегнетоэлектрического конденсаторов:
Подставив в это выражение значения: U = Еd и , получим: .
Из соотношения P = oЕ = o(1)Е можно выразить Так как в сегнетоэлектриках ε» 1, то с достаточно высокой точностью можно принять, что .
С
(5)
т.e. вертикальное отклонение луча на экране осциллографа пропорционально поляризованности сегнетоэлектрика P.
Из формулы (5) можно определить величину поляризованности сегнетоэлектрика
(6)
где UY – напряжение, подаваемое с эталонного конденсатора на вход Y осциллографа, C0 – емкость эталонного конденсатора, S – площадь обкладок сегнетоконденсатора.
Порядок выполнения работы
Согласно описанию эксперимента собрать схему Рис.3. Усилитель У – встроенный в лабораторный комплекс. В качестве входа Х используется CH1 осциллографа, в качестве входа Y – CH2. Переключателем каналов MODE выбран CH2. Регулятор выходного сигнала генератора GFG-8216A в положении минимального сигнала.
После проверки собранной схемы преподавателем, включить генератор. Установить частоту около 4кГц. Меняя напряжение U от 5 до 40В, снять зависимость U0 от U (напряжение U0 измеряется осциллографом, действующее значение находится как ).
Установить выходное напряжение генератора на максимум, включить режим осциллографа X-Y. Подобрав усиление каналов так, чтобы петля гистерезиса сегнетоэлектрика заняла большую часть экрана, расположить ее симметрично относительно осей координат. Согласно Рис.2 измерить напряжение UY, соответствующее величине РОСТ, и напряжение UX, соответствующее ЕК.
Используя соотношение по данным п.2 найти емкость сегнетоконденсатора для каждого значения U, найти диэлектрическую проницаемость по формуле
и построить график ε = f(U).
По данным п.3 и соотношениям (4), (6) найти для сегнетоэлектрика величины ЕК и РОСТ.
