6.5. Выбор оснастки, нормирование и другие требования
В процессе разработки операционных карт выбирается необходимая оснастка, проводится нормирование технологического процесса, определение требований по технике безопасности и охране окружающей среды. Этим вопросам посвящена литература [1,2] и другие учебные пособия. После уточнения всех данных окончательно определяется оптимальный вариант технологического процесса.
7. Оформление технологического процесса
Оформление комплекта документов на технологический процесс, т.е. запись на соответствующие формы технологической документации, - это окончательный этап работы.
Приведем примеры разработки и оформления технологического процесса. Деталь типа тела вращения – вал [1.3]. На рис.7.1 представлен чертеж детали - вал. Технологический процесс разрабатывается для условий серийного производства. Прежде всего проводится технологическая корректировка чертежа. На рис.7.2. представлен откорректированный и чертеж детали. По сравнению с исходным чертежом введена унификация канавок и фасок, применен более технологичный, т.е. поддающийся обработке материал - сталь автоматная.
Вид технологического процесса - единичный, так как дана только одна деталь. Заготовка, конечно, выбирается в виде прутка, поскольку деталь проста по конфигурации и можно выбрать пруток точностью 10-го квалитета и шероховатостью R = 2,5 мкм. За технологическую базу выбираем ось. Кроме того, за технологические базы вдоль оси принимаем левый и правый торцы. Это объясняется тем, что деталь достаточно длинная, соотношение l/d=62/10=6,2, поэтому деталь должна обрабатываться в центрах. Вначале обработка справа до левой канавки и после - переустановка детали и окончательная обработка.
Технологический процесс в маршрутном описании приведен на рис.7.3. Определение необходимых данных по выбору оборудования и т.п. проводилось с помощью литературы [4] и других пособий. На рис.7.4 представлен технологический процесс в операционнном описании и операционный эскиз детали для токарной обработки. На эскизе нанесены условные обозначения центров и поводка, а такие номера операционных элементарных поверхностей в последовательности их обработки.
Обозначение в картах: 0 - описание операции по переходам; Т - перечень оснастки.
.Деталь типа корпусная - стойка - показана на рис.7.5, чертеж отливки - на рис.7.6, а технологический процесс в маршрутном описании приведен на рис.7.7, в операционном описании на рис.7.8.
При оформлении документов, входящих в комплект, следует руководствоваться общими требованиями ГОСТов и учебных пособий по правилам записи технической информации [1.2].

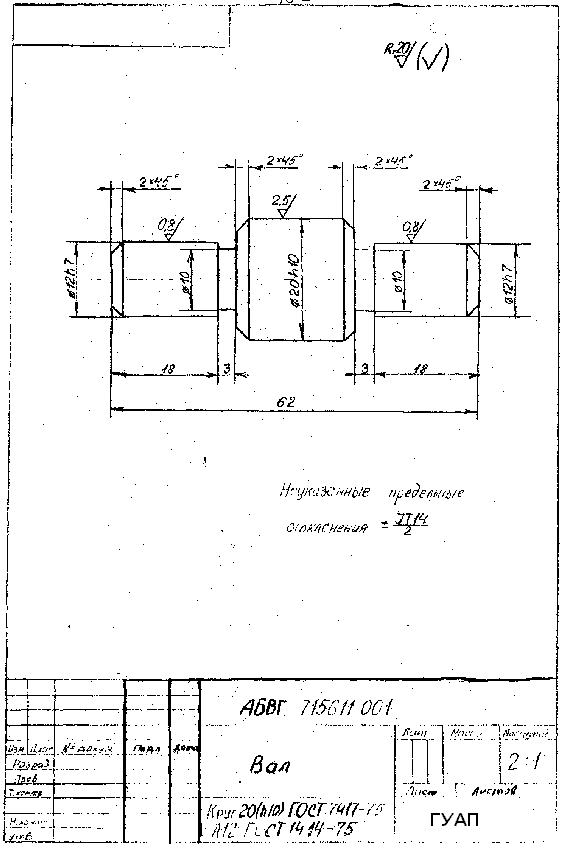

Рис. 7.1. Исходный чертеж детали.

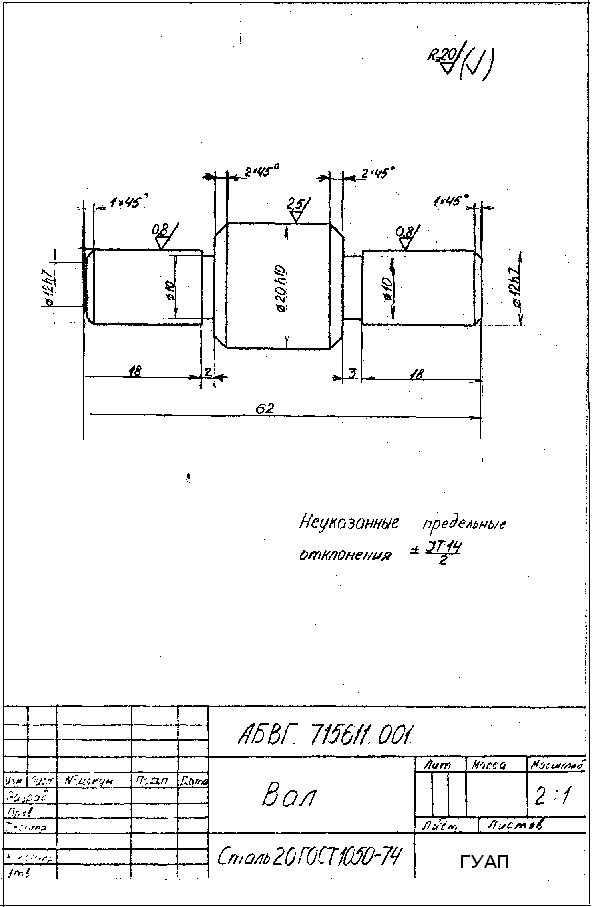

Рис. 7.2. Откорректированный чертеж детали.
Рис.7.3. Карта маршрутного технолоческого процесса

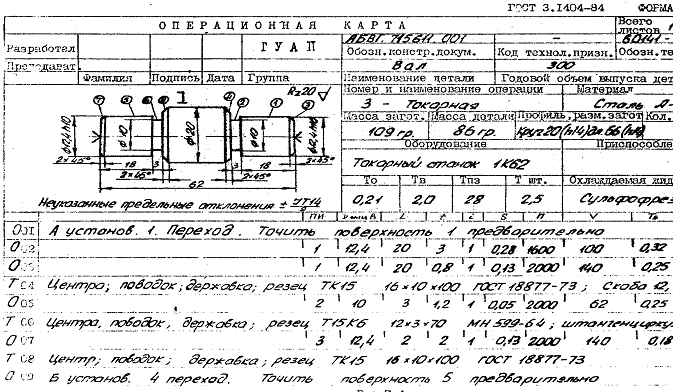

Рис.7.4.Операционная карта технологического процесса

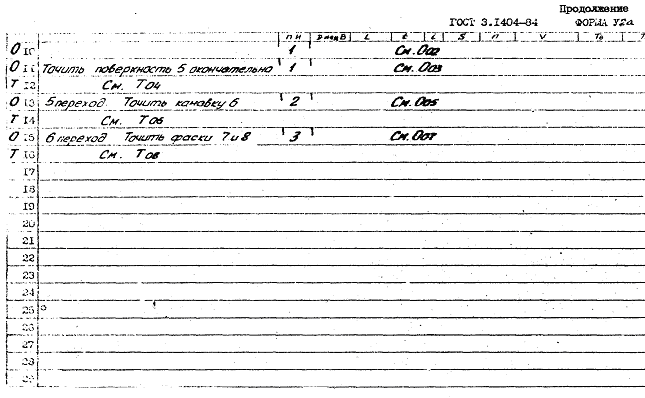

Рис.7.4. (продолжение)

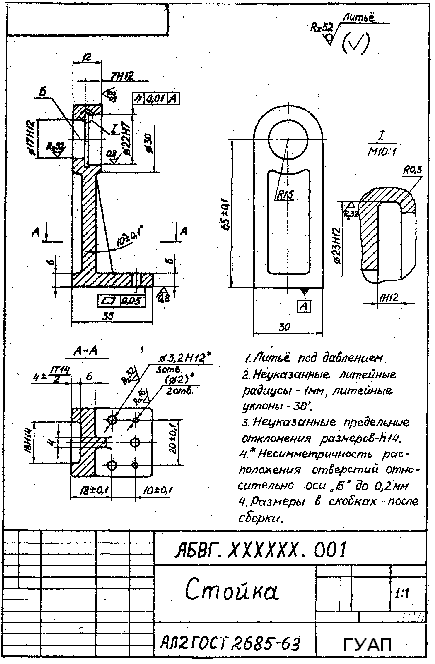

Рис. 7.5. Чертеж корпусной детали

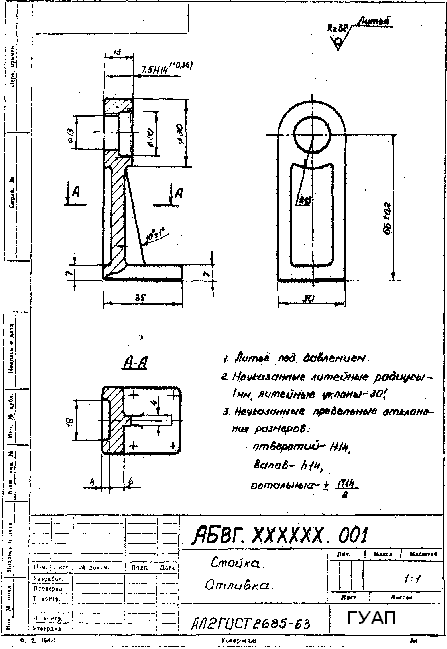

Рис. 7.6. Чертеж отливки.
Рис.7.7. Технологический процесс в маршрутном описании

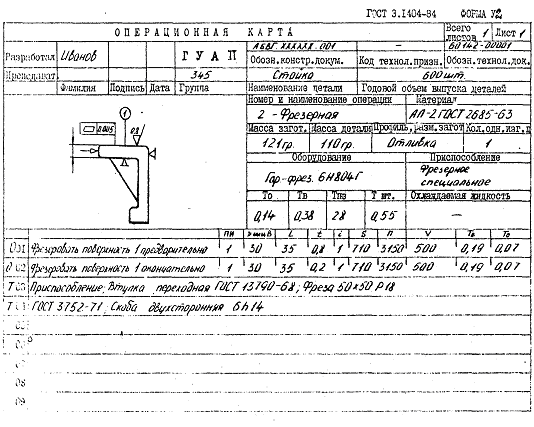

Рис.7.8. Технологический процесс в операционном описании
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
Павлова А.В., Поповская А.А. Методические указания к выполнению курсового технологического проекта. ЛИАП. Л.,1989. 43с.
Справочник технолога – машиностроителя. В 2-х т. Т.1 /Под ред. А.Г.Косиловой и Р.К.Мещерякова. М.: Машиностроение, 1986
Глазов Г.А. и др. Разработка технологических процессов. Уч. пособие /ЛИТМО. Л., 1978, с.85
Справочник технолога-приборостроителя /Под ред.Е.А.Сыроватченко. – М.: Машиностроение, 1980.
Лукичев А.Н., Плотянская М.А. Методика определения экономической эффективности использования различных вариантов технологических процессов: Метод. Указания к выполнению курсового и дипломного проектов /ЛИАП.Л., 1991. 38с.
Лукичев А.Н., Митрофанов Ф.М. Техническое нормирование операций технологического процесса: Метод. указ. к выполнению курсового и дипломного проектов / СПИАП. СПб., 1992. 45с.
Павлова А.В., Поповская Я.А. Расчет припусков и промежуточных размеров: Метод. указ. к курсовому проекту / СПИАП. СПб., 1996.
