Порядок проведения лабораторной работы:

1) Включить компьютер.

2) Включить монитор (кнопка включения справа от монитора).

3) Включение прибора Nicolet 380. (Внизу кнопка на адаптере).

4) Запускается программный пакет OMNIC на рабочем столе.

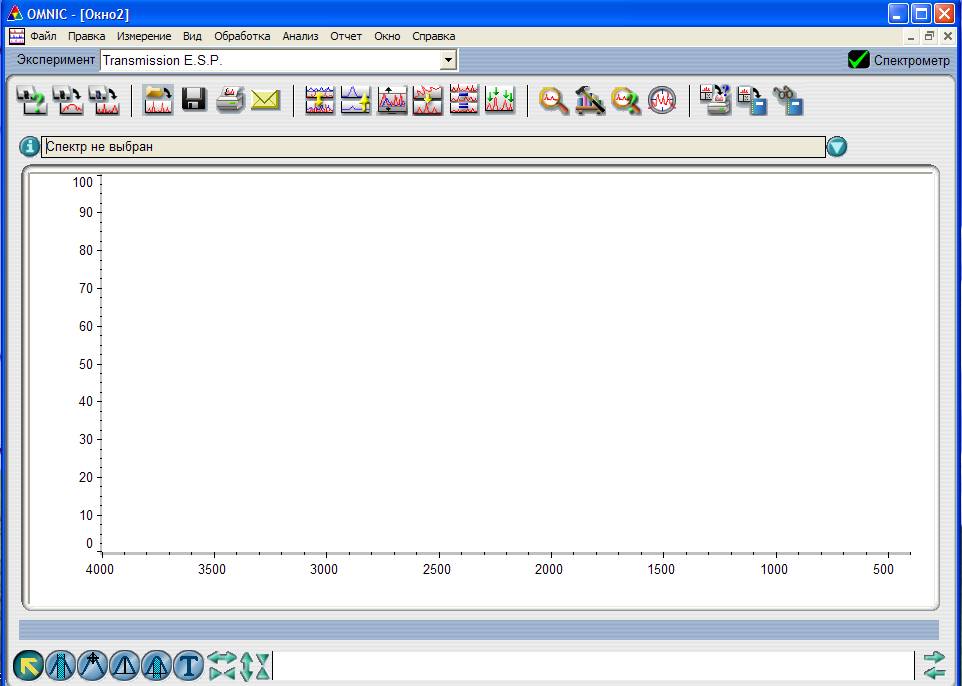

5) Открывается окно OMNIC

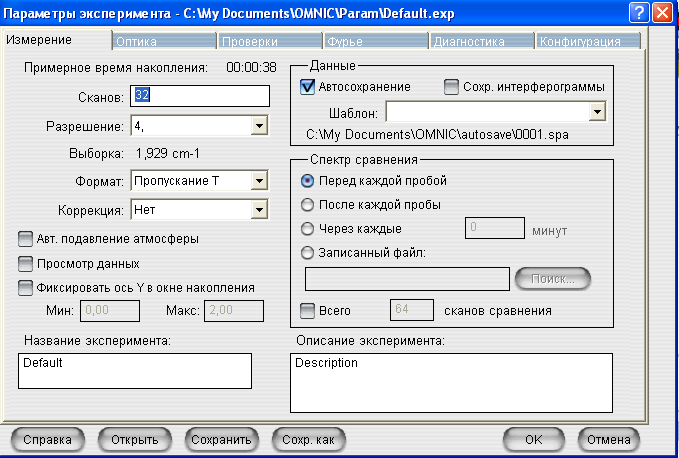

6) Для начала эксперимента открывается меню Измерение вкладка Параметры эксперимента. В параметрах эксперимента указывается следующие свойства, которые показаны на рисунке.

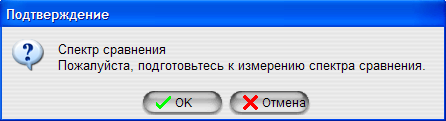

7) После установки необходимых параметров используется меню Измерение вкладка Спектр пробы. В появившимся окне появляется вопрос о снятие Спектра сравнения, отвечаем да.

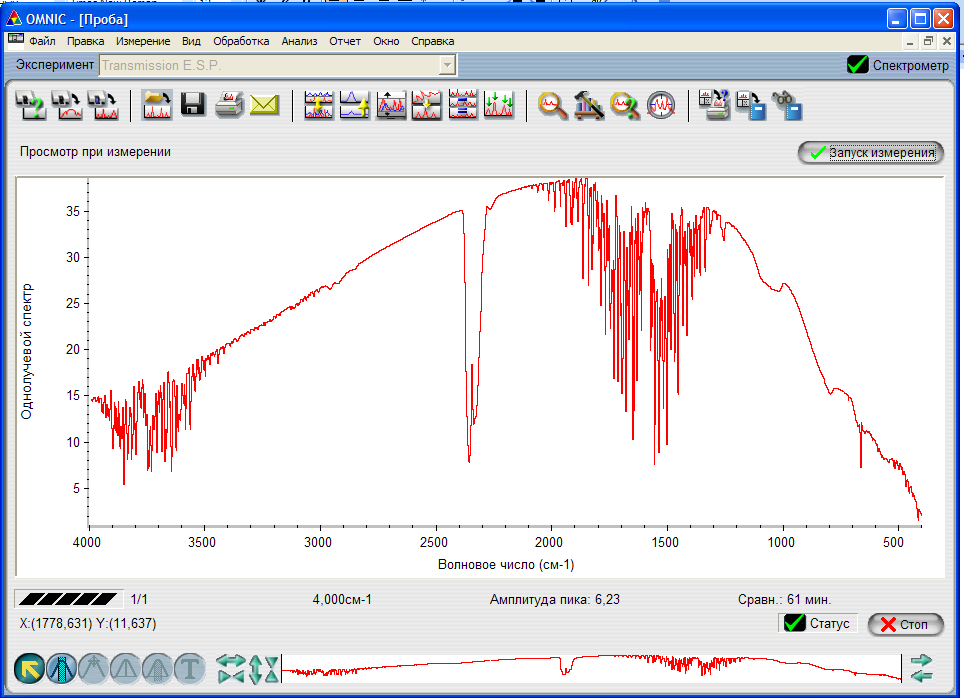

8) Прибор покажет первое сканирование.

9) Верхнем правом углу нажимаем кнопку Запуск измерения.

10) После этого в нижнем правом углу наблюдаем за сканированием.

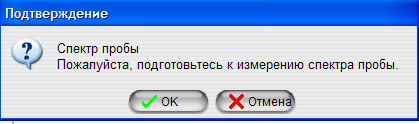

11) После окончания сканирования спектра сравнения отвечаем на вопрос о снятие спектра пробы. Устанавливаем в прибор пробу и нажимаем на ОК.

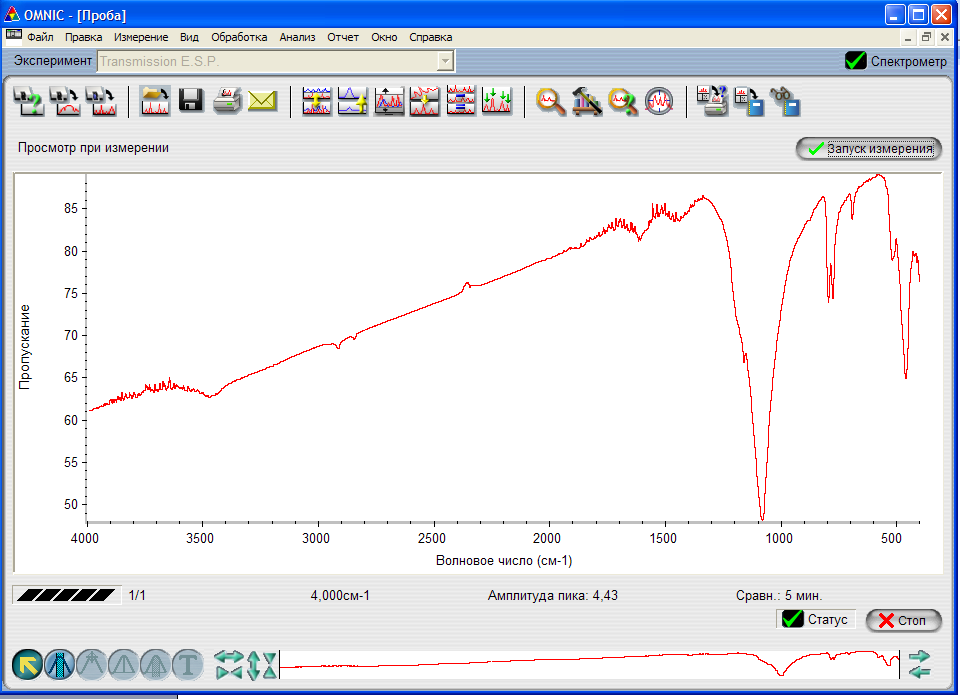

12) Появляется спектр пробы после первого сканирования, если он нас устраивает запускаем измерения.

13) После окончания сканирования получаем окно о подтверждении снятия спектра.

14) Переименовываем Название спектра.

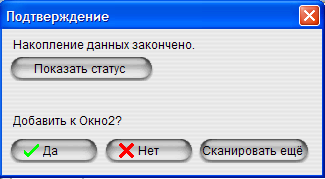

15) Появляется окно о подтверждении снятия данных и добавления его к Окну 1, нажимаем Да.

16) Через меня Файл Сохранить как сохраняем данный спектр.

Лабораторная работа №2

Изучение программного обеспечения TQ Analyst. Использование TQ Analyst для количественных исследований.

Цель работы: ознакомиться с программным обеспечением TQ Analyst и создания количественного метода.

Теоретическая часть.

Программное обеспечение Nicolet TQ Analyst предназначено для создания методов анализа спектральных данных, в том числе спектров средней инфракрасной области, ближней инфракрасной области, дальней инфракрасной области и комбинационных спектры. Программное обеспечение имеет удобный интерфейс и множество сетевых опций.

Версия EZ Edition обеспечивает возможность проведения базовых экспериментов вроде контроля качества и количественного анализа. После того, как метод создан, его можно запустить через одно из приложений для спектрального анализа, например через OMNIC® или RESULT™.

Пользователю TQ Analyst не нужно быть экспертом в области разработки аналитических методов. Окно Explain help window дает информацию обо всех функциях программы. Пакет Help содержит тренировочные инструменты для создания методов, а также примеры методов.

Версия TQ Analyst EZ Edition

Данная версия программного обеспечения TQ Analyst предлагает набор базовых методов количественного и классификационного анализа. Вы также можете установить метод, который будет просто измерять характеристики спектра и выводить их на экран. После того, как метод создан, его можно запустить через одно из приложений Nicolet для спектрального анализа, например через OMNIC® или RESULT™.

Методы количественного анализа:

- Simple Beer’s Law

- Classical Least Squares (стандартная версия)

Методы классификации образцов:

- Similarity Match

- Search Standards

- QC Compare search

Методы базовых измерений:

- Обнаружение пиков

- Измерение высоты (peak height) или площади (area) пика

- Определение соотношения пиков

- Определение ширины пика при половинном значении поглощения

Вы также можете измерить уровень помех в выбранной области. Кроме того, программа позволяет обнаружить пик, составляющий 1%, 2%, 5% или 10% от высоты максимального пика.
