Режим непрерывного тока.
В р.н.т., т.е. при Id Idгр, среднее значение выпрямленного напряжения Ud определяют как алгебраическую сумму средних значений от мгновенных составляющих этого напряжения
ud(t) = ed(t) – ra id(t) - La(did/dt)
за период повторяемости 2/m, т.е.
(5-27)
Первое слагаемое в квадратных скобках подынтегрального выражения (5-27)
2/m 2/m
Ed()= m/2 ed(t)dt= m/2 EmSin(t+/2-/m+)dt=
o o
=m/EmSin m/ Cos=Edo Cos
представляет собой среднее значение э.д.с. УВ в р.н.т.
Второе определяет величину падения напряжения в активном сопротивлении ra (raId во всех однофазных и в трёхфазных нуле-вых схемах и 2raId в трёхфазной мостовой схеме соответственно).
Третья составляющая определяет падение напряжения, возни-кающее, при коммутации фаз. Её рассмотрим более подробно.
Коммутационные процессы это процессы перехода тока с одного вентиля на другой в силовой схеме Рис.5.1. Из-за анод-ных индуктивностей La этот переход не может быть мгновенным. На интервалах 2/m возникают промежутки длительностью , с отличающимся от Ed0Cosα уровнем напряжения.

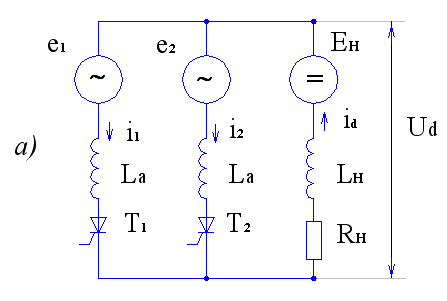

Рис.5.9. Расчётная силовая схема (а) и временные диаграммы на-пряжений (б) и токов (в) в коммутирующих фазах УВ.
В целях упрощения при анализе коммутационных процессов считают ток нагрузки идеально сглаженным, а активное сопро-тивление коммутирующих фаз равным нулю (Рис.5.9).
Пусть коммутация тока на Рис.5.9а осуществляется с фазы «1» на фазу «2» На этом промежутке открыты два тиристора Т1 и Т2. Ток первого спадает до нуля, а второго нарастает до величины Id. Для рассматриваемого момента коммутации справедливы уравне-ния:
ud = e1 – Xadi1/dt
ud = e2 – Xadi2/dt
i1 + i2 = id = const .
Из них следует
di1/dt = - di2/dt
ud = (e1 + e2)/2 (5-28)
т.е. в коммутационном промежутке (угла ) при идеально сгла-женном токе мгновенное значение выпрямленного напряжения ud равно полусумме э.д.с. фаз, участвующих в коммутации. Вследствие этого в кривой выходного напряжения (Рис.5.9а,б) появляются коммутационные «провалы» или «вырезки» (закрашенные площадки), которые уменьшают мгновенное значение напряжения на нагрузке в моменты коммутации на величину
uk = La(di1/dt) = Xa dia/dt.
Среднее за интервал 2/m значение падения напряжения на анодной индуктивности
. (5-29)
В (5-29) мы воспользовались известным в математике приёмом, заменив переменную и интервал интегрирования.
С учётом Uk по (5-29) и ra= 0 выходное напряжение УВ (внешняя характеристика) может быть представлено в виде
Ud = Edo Cos - Uk = Edo Cos - Id mXa/2,
или в относительных единицах

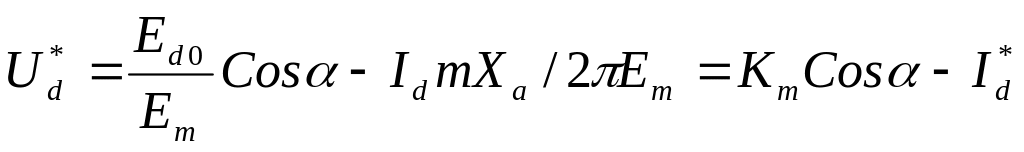

(5-30)
где
Idmax = 2 Em /mXa – базовое значение тока,
Km = Edo/ Em= m/Sin/m – коэффициент периодичности [3].
В отличие от неуправляемого выпрямителя в УВ получаем не одну, а семейство внешних характеристик, каждая из которых соответствует выбранному значению угла i. На Рис.5.7 приве-дены совмещённые внешние характеристики УВ в режиме прерывистого и непрерывного токов. Пунктирной линией на этом рисунке условно отделена область прерывистых токов. В этой области в кривой выходного напряжения отсутствуют комму-тационные провалы, но возникают паузы в кривой выпрям-ленного тока, с уровнями напряжения равными э.д.с. двигателя. Как было установлено выше, увеличение среднего значения тока в этой области достигается за счёт значительного уменьшения э.д.с. двигателя, а, следовательно, и среднего значения выпрям-ленного напряжения Ud. С увеличением тока в этой области на-пряжение на клеммах выпрямителя Ud снижается круче (с большим наклоном), чем в области непрерывных токов.
Расчёт угла коммутации . На интервале 0 ÷ γ одновремённо проводят ток два тиристора и к анодной (фазной) индуктивности коммутирующих фаз прикладывается половина межфазного (линейного) напряжения. Векторная диаграмма фазных и межфазных напряжений, а также половина вектора, равного падению напряжения на анодной индуктивности, показаны на Рис.5.10б. Учитывая, что коммутация в общем случае происходит на угловом интервале от до + и при этом ток, вступающего в работу вентиля, изменяется от 0 до Id под действием половины линейного напряжения Uл = 2E2Sin/mSint, можем написать
2E2Sin/mSint = Xadi/dt. (5-31)
Проинтегрировав правую и левую части последнего равенства
получаем
2Е2 Sin/m [- Cos(+) + Cos] = Xa Id.
После преобразований, имеем
Cos - Cos( + ) = Id Xa/ E2Sin /m (5-32) Разрешив (5-32) относительно угла , получаем
= arkcos[ Cos - Id Xa/ EmSin /m] - . (5-33)
С учётом изложенного, при расчёте внешней характеристики в р.н.т. УВ может быть представлен эквивалентной схемой (Рис.5.10), содержащей:
источник э.д.с. Ed = EdoCos;
внутреннее активное сопротивление Rэкв = n1ra + n2m Xa/2;
идеальный вентиль, сопротивление которого в проводящем состоянии принимается равным нулю, а в обратном – бесконечно большим;
цепь нагрузки в виде э.д.с. Ен и сопротивления Rн (при расчёте средних за интервал 2/m значений падения напряжения индуктивность Lн может не учитываться).
Рис.5.10. Эквивалентная схема для расчёта внешней характеристики УВ в режиме непрерывного тока.
Величина среднего значения выпрямленного напряжения в р.н.т.
Ud = EdoCos – Id (n1ra + n2mXa/2) = Ed - Id Rэкв , (5-34)
где n1– число фаз вторичной обмотки трансформатора.
Для трёхфазной мостовой схемы n1= 2. Для нулевых схем n1= 1. Коэффициент n2 учитывает относительное изменение тока i2 в процессе коммутации. Только в однофазной мостовой схеме n2=2, в остальных схемах n2 =1.
В режиме непрерывного тока внешняя характеристика является продолжением внешней характеристики в р.п.т. Сопрягаются они в точке, где ток нагрузки является предельно непрерывным, т.е. достиг среднего значения Idгр. Учитывая это обстоятельство на Рис.5.8 внешние характеристики продолжены и в зоне р.н.т., а точки перехода от р.п.т. к р.н.т. выделены как точки граничных режимов, в которых среднее значение тока ср = ср гр равно предельно непрерывному току нагрузки УВ. Его величина вычисляется по (5-22) с добавлением к индуктивностям в этом выражении индуктивности дросселя LДР, если по условиям сглаживания возникает такая необходимость.
