Контрольные вопросы и задачи:
1.Используя временные диаграммы, поясните принцип формирования выпрямленного напряжения
в трёхфазной схеме с нулевым выводом обмотки трансформатора,
в шестифазной схеме с нулевым выводом обмотки трансформатора,
в выпрямителе по схеме две обратные звезды с уравнительным дросселем,
в трёхфазной мостовой схеме.
После этого дайте сравнительный анализ достоинств и недостатков рассмотренных схем.
2. Поясните принципы формирования выпрямленного напряжения в схемах составных выпрямителей.
3.Назовите способы получения фиксированного фазового сдвига между вторичными системами трёхфазных напряжений, питающих выпрямитель.
4. По каким параметрам выбирают вентили и трансформатор выпрямителя?
5 УПРАВЛЯЕМЫЕ ВЫПРЯМИТЕЛИ
Это преобразователи, которые позволяют не только выпрям-лять переменное напряжение, но и регулировать величину выпрямленного напряжения, а также обеспечивать возврат энергии от источника постоянного тока в сеть переменного тока, т.е. обеспечивать инвертирование.
Наиболее широкое распространение в преобразовательной тех-нике получили управляемые выпрямители (УВ) на тиристорах1 с фазовым методом регулирования выходного напряжения.
Любая из уже рассмотренных схем выпрямителей может работать в режиме УВ, если в ней заменить диоды тиристорами c системой импульсно–фазового управления (СИФУ). «Отпираю-щие» импульсы на управляющие входы тиристоров подаются с выходов СИФУ с задержкой на угол регулирования относи-тельно моментов их естественной коммутации.
5.1 Обобщённая схема ув
Не повторяя процедуру анализа для уже рассмотренных силовых схем, воспользуемся обобщённой схемой замещения m-фазных УВ (Рис.5.1). Эта схема с нулевым выводом обмотки трансформатора позволяет достаточно просто устанавливать количественные и качественные зависимости, причём с точки зрения процессов в цепи выпрямленного тока к ней могут быть приведены и мостовые схемы [5].
Будем считать вентили идеальными «контактами» (без электрических потерь), а параметры трансформатора и (или) питающей сети учитывать с помощью фазных э.д.с. е1еm, анодных сопротивлений ra и индуктивностей La. Цепь нагрузки будем считать состоящей из сопротивления Rн, индуктивности Lн и противо э.д.с. Ен. За исключением фазных э.д.с. и тиристоров Т1Тm любой из перечисленных элементов схемы при анализе режимов работы УВ может и не учитываться..
.

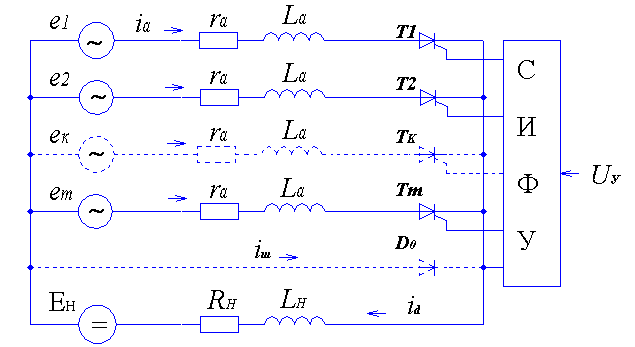

Рис.5.1 Обобщённая схема замещения силовой части УВ.
е1 еm– фазные э.д.с. вторичных обмоток трансформатора УВ;
ra, La – активное сопротивление и индуктивность на стороне переменного тока, приведённые к вторичной обмотке трансформатора (параметры анодной цепи);
Ен, Rн, Lн – противо э.д.с., активное сопротивление и индуктивность цепи выпрямленного тока нагрузки id;
D0 – диод, шунтирующий цепь выпрямленного тока, его влияние учитывается при анализе полууправляемых выпрямите-лей (ПУВ), iш – ток шунтирующего диода;
Т1Тm- однооперационные тиристоры;
СИФУ – система импульсно-фазового управления тиристо-рами, Uу – сигнал управления.
Шунтирующая (пунктирная) цепь с диодом D0 будет учтена при анализе полууправляемых выпрямителей (ПУВ).
