Построение фаски по двум линейным размерам

4. Доводим отрезки при помощи ручек до осевой линии. На примере мы перетащили ручку из положения А в В. Получилась половина вала.

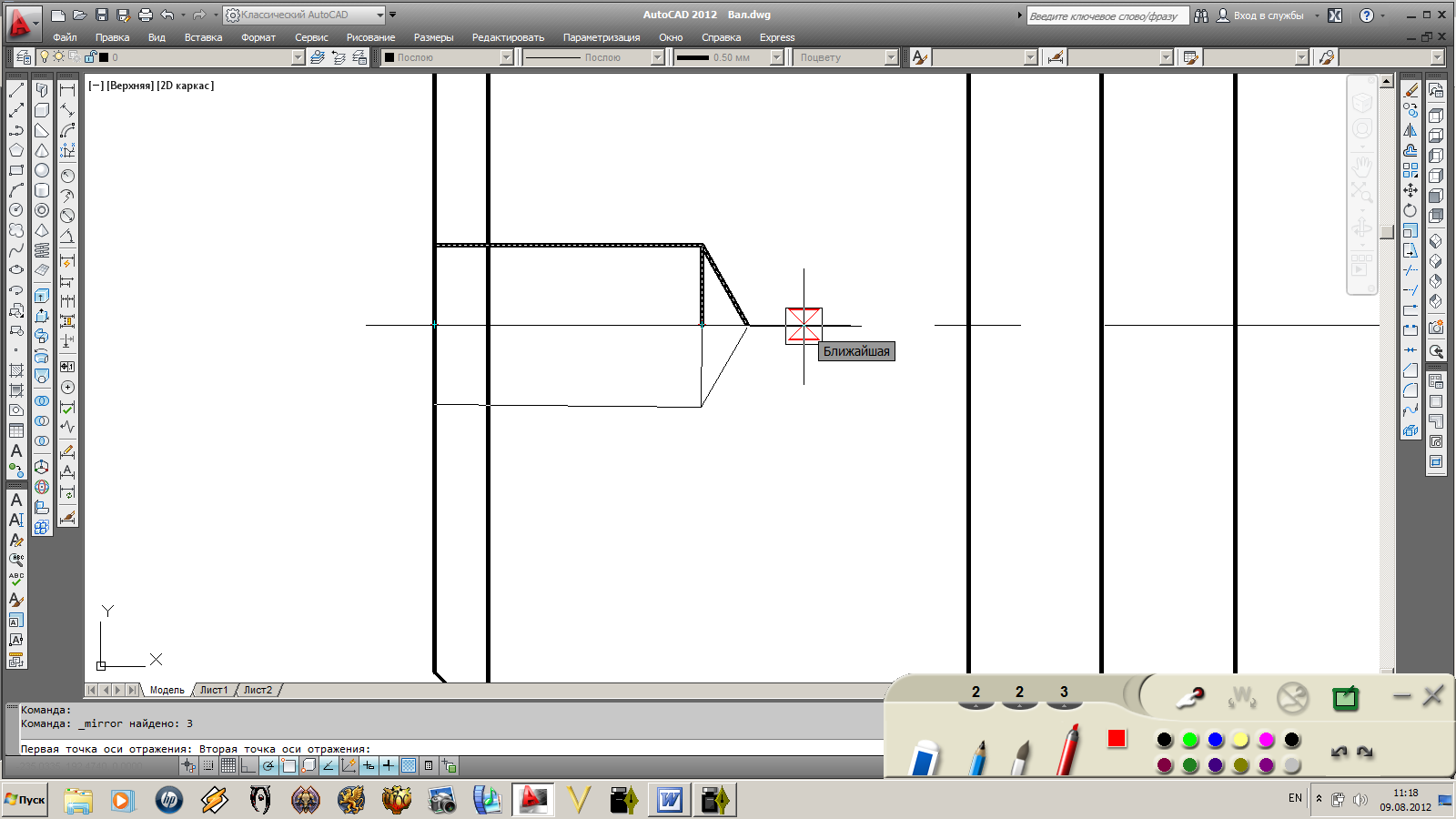

5. Используя команду зеркало, дочертим вторую половину вала.

Ведем курсор вдоль осевой линии – заданной оси отражения.

6. Вычертим центрирующее отверстие. Как показано на рисунке построение производится цепью отрезков последовательно от точки 1 до 5. Самым сложным моментом является вычисление длины 4-5 – зная величину угла 3 мы вычисляем длину отрезка через тангенс угла 30^о. Для этого мы можем воспользоваться встроенным калькулятором ACAD – нужно щелкнуть правой кнопкой мыши и в появившемся меню выбрать БыстрКальк.

7. Удалите вспомогательные отрезки 1-2, 4-5 и отзеркальте изображение. У нас получилось центрирующее отверстие, осталось только выполнить местный разрез.

8. Нажмите сплайн . Эта команда рисует разнообразные волнистые линии. При помощи команды отстройте область местного разреза. Обратите внимание на выделенные узлы, их не должно быть на изображении и мы обрежем соответствующие отрезки чтобы получилось следующее.

9. Осталось нанести штриховку. Для этого нажимаем штриховка на панели инструментов Рисование. Выбрав соответствующий тип штриховки щелкаем внутрь области разреза (1 и 2) и программа автоматически начертит штриховку.

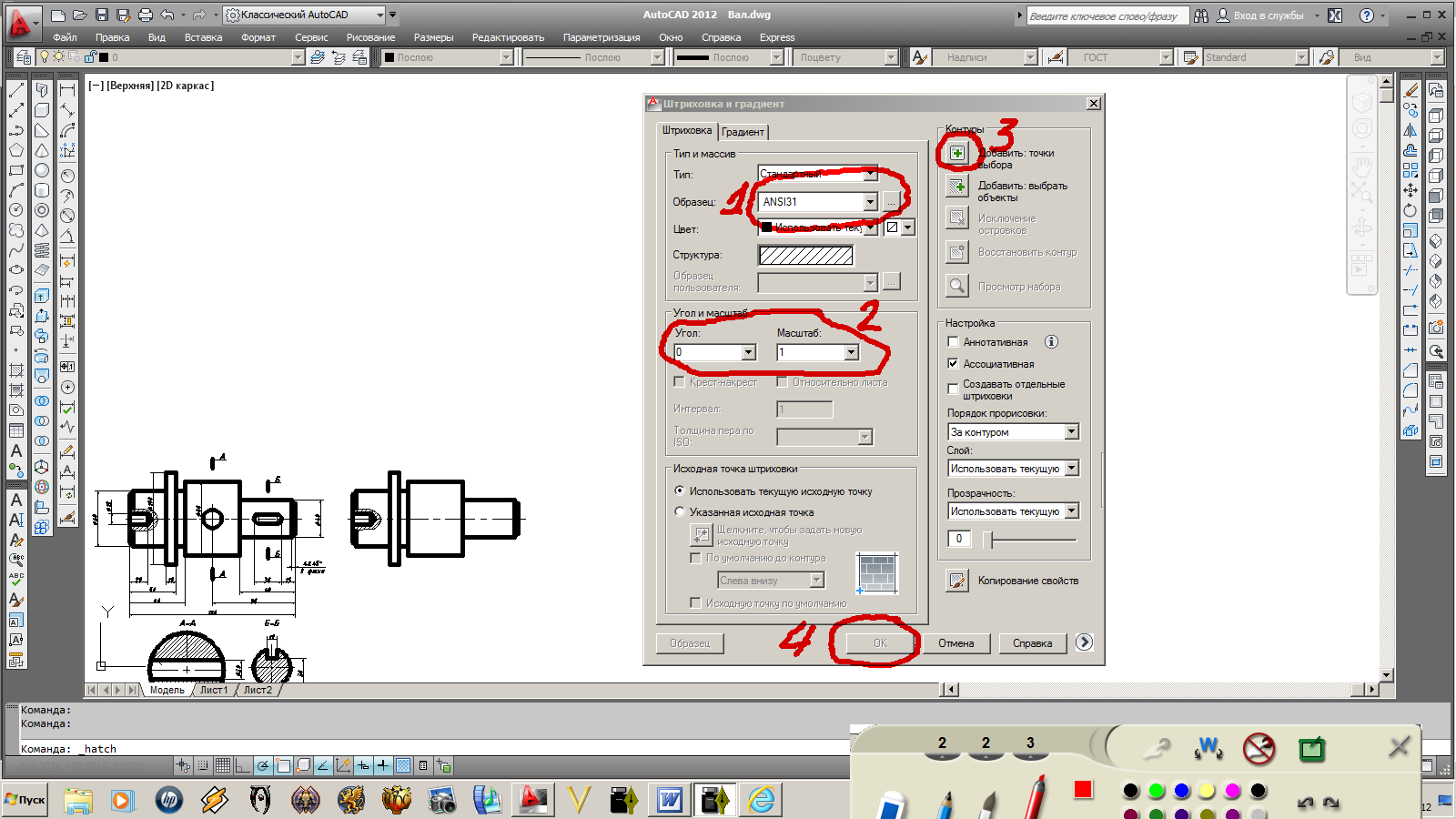

Панель инструментов Рисование и команда штриховка.

1. Выбираем тип штриховки согласно нашему изображению подходит тип ANSI31.

2. Задаем угол наклона и шаг штриховки, в данном случае оставляем без изменения.

3. Выбор точек внутри контуров штриховок. Нажимаем на кнопку и щелкаем мышкой внутрь замкнутых контуров, в которых нужно начертить штриховку.

4. Не забудьте нажать Enter или Ok для подтверждения штриховки.

11. Используя функцию автопривязки находим положение центра отверстия и чертим окружность радиусом 10 мм.

1.

2.

3.

12. Теперь построим шпоночный паз. Для этого нам понадобится команда Сопряжение, которая позволяет создавать скругленные кромки. Для начала мы начертим два параллельных отрезка.

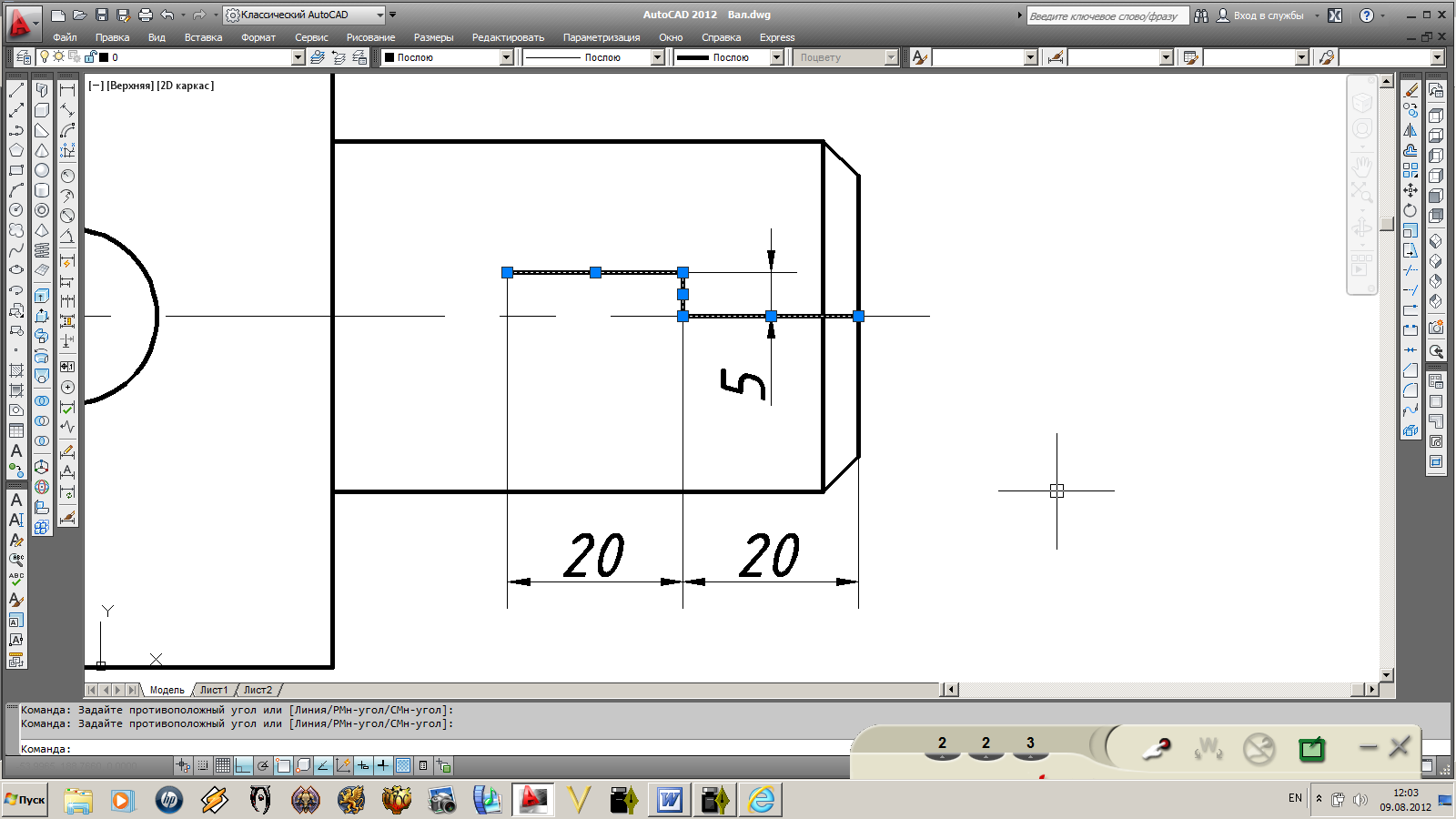

1. Построим вспомогательные отрезки как это показано на рисунке. Правый и вертикальный отрезки удалим.

2. Второй параллельный отрезок получим при помощи команды зеркало.

3. Нажимаем сопряжение. Выбираем параллельные отрезки и программа автоматически создаст плавный переход. Повторите команду сопряжение нажав Enter. Выберите отрезки вновь и программа начертит сопряжение на другом конце отрезков. Всё!

Однако мы рассмотрели с вами только случай сопряжения параллельных отрезков.

13. Главный вид вала у нас готов. Теперь проставим размеры. Мы рекомендуем вам попробовать простановку размеров от общей базы. Базой в данном случае будут являться торцы вала.
