Лабораторная работа №1.
Экспериментальное определение максимального давления пороховых газов в канале ствола СПВ (крешерный метод).
ЦЕЛЬ РАБОТЫ: научиться определять максимальное давление в канале ствола СПВ крешерным методом.
К решерный метод предложенный в 1860–1868 г.г. Ноблем является удобным и практичным методом определения максимального давления. Он основан на определении давления по величине обжатия медного цилиндра – крешера.
а) Крешер до воздействия давления пороховых
газов.
б) Крешер после воздействия давления пороховых газов.
Схема крешерного прибора.
1 – винт;
2 – корпус;
3 – крешер;
4 – поршень.
Практическая часть.
№ |
Pкр , кг/см2 |
Pmax |
Pmax ± ΔP, кг/см2 |
1 |
2721 |
3047 |
3051± 33 |
2 |
2721 |
3047 |
|
3 |
2733 |
3061 |
Математическое ожидание величины максимального крешерного давления определяется как среднеарифметическое из всех полученных значений
Доверительный интервал прямопропорционален величине среднеквадратичной погрешности:
,
где tα – коэффициент Стьюдента, tα =6,96
S* =4,7 кг/см2
Таким образом доверительный интервал равен
ВЫВОД: для того чтобы определить давление пороховых газов крешерным методом необходимо: 1) измерить высоту крешера до воздействия пороховых газов, а затем измерить высоту после воздействия. Не стоит забывать, что крешер был предварительно сжат при давлении 2700кг/см2 2) затем при помощи специальных таблиц определить КРЕШЕРНОЕ давление, после чего определяется истинное давление. Найденное Крешерное давление умножается на коэффициент равный 1,12. Различные показания давления при определении крешерным методом объясняются погрешностью измерений крешера до и после обжатия, различием количества пороха, различной температурой стола, а также наличием не истекшего порохового газа из канала ствола.
Лабораторная работа №2.
Методы тензометрирования при исследовании функционирования автоматических машин.
ЦЕЛЬ РАБОТЫ: познакомиться с методикой определения давления в канале ствола с помощью тензоманометра
Тензоманометр состоит из упругого элемента наклеенного на бумажную подкладку, который во время механических деформаций изменяет своё сопротивление.
Схема

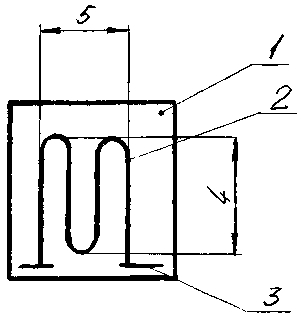

1 – бумажная подкладка; 2 – проволочная решетка; 3 – выводы; 4 – база преобразователя; 5 – ширина преобразователя.
И зображение графика давления ( на листочке кальки персональное задание)
Коэффициент давления определяем как:
Кp = Pmax / hmax, где hmax=77 мм, Рмах= 3051 кг/см2
Кp = 39.6 (кг/см2)/мм
Определим давление заданной точке : Pi = kp * hi, при hi=20mm.
Pi = 792 кг/см2,
Импульс определяется выражением:
а применительно к нашему случаю:
I = S * kp * kτ , где kτ – коэффициент по времени,
kτ = 0.0625*10-3 с/мм; S – площадь криволинейной трапеции;
Определяем площадь криволинейной трапеции: ( при помощи миллиметровки)
S = 660 мм2
I = 1633.5*10-3 atm*с.
Вывод: в ходе выполнения работы мы определили давление в канале ствола с помощью тензоманометра. И по полученным данным нашли Импульс давления.
