- •Переваги та недоліки генераторів змінного струму
- •11, Фазу додаткової обмотки 3 і діод випрямляча 2, а також через
- •18 Постійного магніта і підсилює його. Збільшений потік збудження осердя 17 обумовлює
- •5 І 2 тільки за рахунок потоку залишкового магнетизму осердів 12 і 17, були б нижче за напругу
- •11, Який має полюси 6, і шайби 12. Ротор напресований
11, Який має полюси 6, і шайби 12. Ротор напресований
на вал 7. Підшипникові щити статора 3 мають
консольні виступи 9 у вигляді кілець, що обхвачують
шайби 12 ротора.
На полюсні наконечники статора намотані три
основних 4 (ОСО) і три додаткових 5 (ДСО) силові
обмотки (на схемі умовно показано по одній обмотці),
а на кільцеві консольні виступи дві паралельних 1
(ПОВ) і дві послідовних 8 (СОВ) обмотки збудження.
При обертанні ротора генератора між полюсними
наконечниками 10 статора по черзі встановлюються
полюсы 6 ротора 11 або його западини. Якщо проти полюсних наконечників статора знаходяться
полюсы ротора, то магнітний опір магнітопровода в напрямі, який вказаний штриховою лінією 2,
буде мінімальним. Якщо проти полюсних наконечників знаходитимуться западини ротора, то
магнітний опір різко зростає (у 10 – 20 разів).
Магнітопровід генератора в повздовжньому перерізі, що утворюється статором 3, його
полюсними наконечниками 10, полюсами ротора 6, ротором 11, шайбами 12 ротора і кільцевими
виступами 9 підшипникових щитів, має чотири ділянки, показаних лінією 2. При обертанні ротора
(до 500 об/хв), який володіє певним залишковим магнетизмом, в магнітопроводі генератора
виникає змінний магнітний потік. В результаті цього в силових обмотках індукується деяка змінна
е.р.с, що створює в паралельній обмотці, яка підключена до основної силової обмотки 4 через
випрямляч (на схемі не показано), первинний постійний струм. Магнітний потік, який наведений
струмом збудження, що з'явився, викличе індукцію в силових обмотках вищої змінної е.р.с, що
забезпечує подальше збудження генератора. Напрям обертання ротора при цьому значення не має.
При підключенні до силових обмоток навантаження виникший в них струм створить своє
магнітне поле реакції, магнітний потік якого буде направлений проти основного потоку збудження.
Щоб напруга на виході генератора не падала, в роботу включається послідовна обмотка, що
підсилює збудження.
Самостійна робота №16
Тема: Вибір електродвигунів
Правильний підбір електродвигунів має велике значення для економічної роботи
електроприводу. При завищенній потужності двигуна збільшується вартість електроприводу,
знижується його к.к.д. і коефіцієнт потужності; занижена потужність викликає передчасне
спрацювання двигуна із – за надмірного перегріву його частин і обмоток.
Найбільш відповідальним елементом в електродвигуні є ізоляція обмоток. Для ізоляції класу
А, яка прийнята в електричних машинах рухомого складу встановлена найбільша температура
нагріву 105°С. Клас А передбачає застосування бавовни шовку, паперу і інших матеріалів, які
пропитані маслом або занурених в нього, а також емалі і лаку.
Потужність двигуна, вказана на щитку або в каталозі, яка відповідає температурі
навколишнього середовища 35°С. При нижчій температурі навколишнього середовища двигун
допускає деяке перевантаження, а при вищій він повинен бути недовантажений. Найбільша
потужність короткозамкненого електродвигуна обмежується його пусковим струмом і не повинна
перевищувати 0,12 – 0,15 кВт на кожен кіловат потужності синхронного генератора. При великих
значеннях необхідній потужності приймаються двигуни з фазним ротором.
Потужність двигуна вибирається по нагріву, а потім перевіряється на перевантажувальну
здатність, і пусковий момент.
Самостійна робота №17
Тема: Характеристики асинхронних двигунів
Робочі характеристики асинхронних двигунів представляють залежності величин ковзання S
частоти обертання ротора пz, моменту М, що розвивається,споживаного струму I1 і потужності Р
коефіцієнта потужності соs φ і коефіцієнта корисної дії η від корисної потужності на валу машини
P2. Ці характеристики знімають за природних умов роботи двигуна. Коли двигун нерегульований,
частота струму f1 і напруга U1 мережі залишаються постійними, а змінюється тільки
навантаження на валу двигуна.
Частота обертання ротора пz = п1(1 – S) = 60f1(1 – S) /Р. Оскільки
при підвищенні навантаження на валу ковзання збільшується, то
частота обертання ротора зменшується. Проте частота змінюється
зазвичай не більше ніж на 5%, при зміні навантаження від нуля до
номінальної і швидкісна характеристика асинхронного двигуна
представляє жорстку залежність, що має дуже малий нахил до
горизонтальній осі.
Обертальний момент М, який розвивається двигуном,
урівноважений гальмівним моментом на валу МТ і моментом М0, що
йде на подолання механічних втрат двигуна: М = МТ + М0. При холостому ході двигуна
обертальним момент МТ = 0 і М = М0. Із збільшенням навантаження на валу момент М росте,
причому за рахунок деякого зменшення частоти обертання ротора збільшення обертального
моменту двигуна відбувається швидше, ніж збільшення корисної потужності на валу, і крива
обертального моменту трохи відхиляється вгору від прямої лінії.
Струм I1, який споживається з мережі, нерівномірно змінюється при збільшенні
навантаження на валу. При холостому ході двигуна соs φ малий і струм має велику реактивну
складову і дуже малу активну. При малих навантаженнях на валу двигуна активні складові
струмів ротора і статора малі в порівнянні з реактивними. Тому зміна навантаження, тобто зміна
активній складовій струму в роторі і статорі, викликає незначну зміну цих струмів. При великих
навантаженнях активні складові струмів ротора і статора стають більше реактивних і зміна
навантаження на валу двигуна викликає значну зміну струмів в роторі і статорі.
Зміна коефіцієнта потужності при зміні навантаження на валу двигуна відбувається таким
чином. При холостому ході соs φ малий, оскільки активна складова струму статора, що
витрачається на покриття втрат в машині, мала в порівнянні з реактивною складовою цього
струму, що створює магнітний потік. При збільшенні навантаження на валу соs φ різко
підвищується, досягаючи найбільшого значення (0,8 – 0,9) за рахунок зростання активної
складової струму статора. При дуже великих навантаженнях відбувається деяке зменшення соs φ,
оскільки за рахунок значного збільшення ковзання і частоти струму в роторі росте реактивний
опір обмотки ротора. Найбільше значення соs φ відповідає номінальному навантаженню.
Коефіцієнт корисної дії η двигуна при холостому ході рівний нулю. При підвищенні
навантаження на валу коефіцієнт корисної дії різко збільшується, досягаючи найбільшого
значення при деякому навантаженні, а потім трохи зменшується.
Самостійна робота №18
Тема: Несправності машин змінного струму
Найчастіше зустрічаються наступні несправності електричних машин змінного струму:
обриви вивідних проводів, обриви або міжвіткові замикання обмоток статора і збудження,
замикання цих обмоток на корпус. Окрім цього, в машинах спостерігається спрацювання і
руйнування підшипників, спрацювання шийок валу ротора розробка шпоночної канавки валу,
пошкодження різьблення валу, заклинювання валу підвіски генераторів з ремінним приводом і ін.
Виводи дроту у генератора ГСВ – 2, ГСВ – 8 найчастіше ушкоджуються приводним пасом,
що розшарувався. Причини виникнення обриву, міжвіткових замикань в обмотках машин змінного
струму, замикання їх на корпус такі ж, як і у машин постійного струму, тому їх визначають такими
ж способами.
При визначенні опору ізоляції генераторів перевіряють опори не тільки між кожною фазою і
корпусом, але і між вивідними затискачами основної і додаткової обмоток, оскільки ці обмотки
укладені в одних пазах і повинні бути надійно ізольовані один від одного.
Машини змінного струму так само, як і машини постійного струму, працюють разом із
захисною і пускорегулюючою апаратурою, тому при відмові розглядають і перевіряють всі
взаємозв'язані електричні ланцюги.
Самостійна робота №19

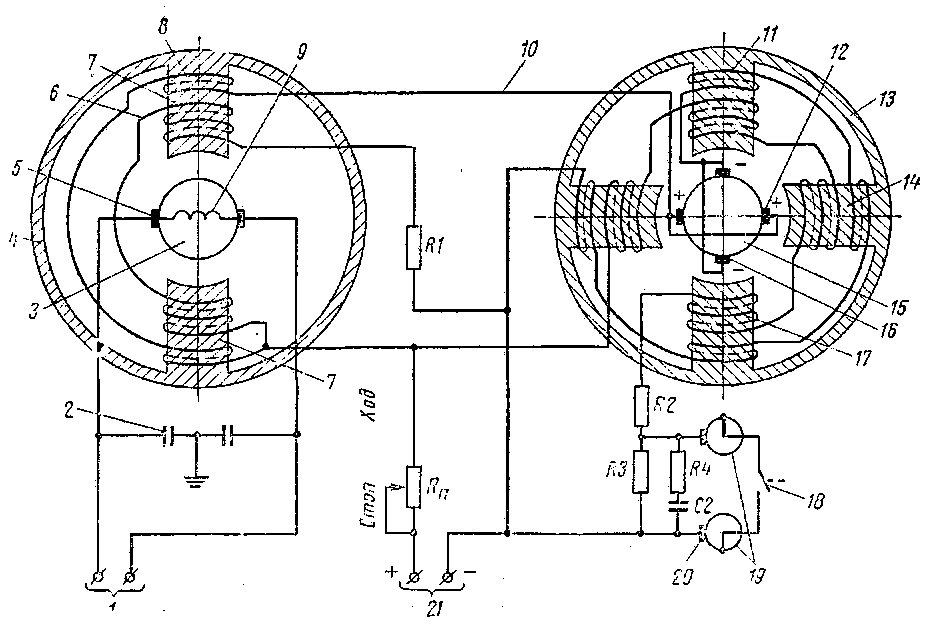

Тема: Електрична схема і робота перетворювача АПО – 0,3
Ц ей перетворювач є двухякірною електричну машину з автоматичним регулюванням частоти
обертання, що складається з двигуна 13 постійного
струму і генератора 4 змінного струму. Двигун і
генератор знаходяться на одному валу, в одному
корпусі, кожен з самостійною магнітною системою;
двигун має регуляюр частоти обертання.
На полюсах 14 двигуна знаходяться обмотки
збудження паралельні 17 і послідовні 11. Послідовно з
обмотками 17 включено два резистори R2 і R3. Резистор
R3 може замикатися накоротко контактами 13
відцентрового регулятора, який сполучений з
контактними кільцями 19. Резистор R3 своїми кінцями
сполучений з щітками 20. Конденсатор С2 і резистор R4 сприяють зменшенню іскроутворення на
контактах 18.
Обмотки збудження 11 включені послідовно з мінусовими 16 і плюсовими 12 щітками
двигуна, а перемичкою 10 – з послідовними обмотками 8 генератора. На якорі 15 двигуна
знаходиться обмотка постійного струму, виводи якої підключені до колектора. У ланцюзі двигуна
включений пусковий реостат Rп.
Генератор перетворювача на відміну від двигуна має тільки два полюси 7, на які намотані
послідовні 8 і паралельні 6 обмотки. У ланцюзі обмотки 6 послідовно включений резистор R1. На
якорі 3 генератора знаходиться обмотка змінного струму 9, кінці від якої виведені на контактні
кільця; до кілець притиснуті щітки 5.
Джерело постійного струму підключається до затискачів 21, навантаження – до затискачів 1.
Паралельно затискачам навантаження включений фільтр 2 від радіоперешкод, що складається з
двох конденсаторів.
Перед пуском перетворювача заздалегідь повністю вводиться пусковий реостат (положення
Стоп), підключається джерело постійного струму і поступово виводиться пусковий реостат
(положення Ход). Коли перетворювач працює, споживаний від мережі постійний струм проходить
через повністю виведений реостат Rп, обмотки 8 генератора, перемичку 10, якірну обмотку
двигуна і його обмотки 11. Обмотка 17 двигуна включена в цей час через обидва резистори R2 і 8
R3, оскільки контакти 18 відцентрового регулятора розімкнені.
Одночасно з пуском двигуна при виведенні пускового реостата Rп, виявляється включеною
послідовно з опором R1 на напругу джерела постійного струму обмотка 6 генератора, що
забезпечує створення між полюсами 7 відповідного магнітного потоку і індукування в обмотці
змінної е. р. с.
При підключенні до затискачів 1 навантаження реакція обмотки якоря прагне ослабити
магнітний потік збудження, чого, однак, не спостерігається, оскільки у зв'язку із збільшенням
обертального моменту, зростає струм двигуна, і, отже, струм послідовних обмоток збудження 8
генератора.
У разі збільшення частоти обертання перетворювача вище номінального контакти 18
регулятора частоти обертання замикаються, шунтуючи резистор R3 і збудження двигуна
посилюється за рахунок зростання струму в паралельній обмотці 17.
Опір резистора R2 підбирається таким, щоб при напрузі мережі постійного струму 60В і
номінальному навантаженні генератора напруга на виході перетворювача мала номінальну
частоту, а контакти регулятора частоти обертання були замкнуті. Опір резистора R3, навпаки,
повинно бути таким, щоб при напрузі мережі постійного струму 43В і номінальному
навантаженні генератора перетворювач мав нормальну частоту змінного струму, а контакти
регулятора частоти обертання були розімкнені.
При зміні напруги живлячій мережі від 60 до 43В частота на виході перетворювача
підтримується в межах 50±1,5Гц, а напруга 110 – 132В. Цим перетворювач АПО – 03
відрізняється від інших перетворювачів, які використовуються на рухомому складі з машинним
охолоджуванням.
