11, Фазу додаткової обмотки 3 і діод випрямляча 2, а також через
контактні кільця поступає в обмотку 16, створюючи початковий
потік збудження. Під дією цього потоку в додатковій обмотці 3
індукується е.р.с, яка викликає проходження змінного струму в
ланцюзі, що складається з компаудних резисторів 10 і реостата 9.
Змінний струм випрямляється діодами і підсилює струм
збудження роторної обмотки 16, що викликає подальше
збільшення е.р.с, що індукується в додатковій обмотці, і подальше зростання струму збудження.
Первинне підживлення обмотки 16 постійним струмом від акумуляторної батареї забезпечує
індукування в додатковій обмотці 3 змінної е.р.с, якої достатньо для початку процесу збудження
генератора. Електрорушійна сила, що створюється в додатковій обмотці тільки за рахунок
магнітного потоку залишкового магнетизму полюсів 15, недостатня із – за значного опору діодів
при малому струмі збудження.
При підключенні до генератора навантаження по якірній обмотці 4, а також по первинних
обмотках 5 компаудних трансформаторів 6 починає проходити струм. В результаті цього на
вторинних обмотках 8 трансформаторів виникає деяка напруга, яка пропорційна струму
навантаження і прикладена до компаудних резисторів 10, які включені в ланцюг додаткової
обмотки 3. При такій схемі з'єднання напруга на вторинній обмотці трансформатора сумується з
е.р.с, що індукується в допоміжній обмотці 3, що забезпечує збільшення струму збудження і
компенсує тим самим розмагнічуючу дію магнітного потоку реакції якоря. Напруга на виході
генератора залишається незмінною. Відключення навантаження викликає зворотні явища.
Система компаундування генератора ЕСС5 – 93 – 4 – М101В забезпечує автоматичну
підтримку напруги в межах ±5% від середньорегулюємого значення при зміні навантаження від
холостого ходу до номінальної і коефіцієнті потужності 0,8 – 1,0 (активно – індуктивному
навантаженню). Реостат 9 при цьому необхідний для первинної уставки напруги.
Самостійна робота №13

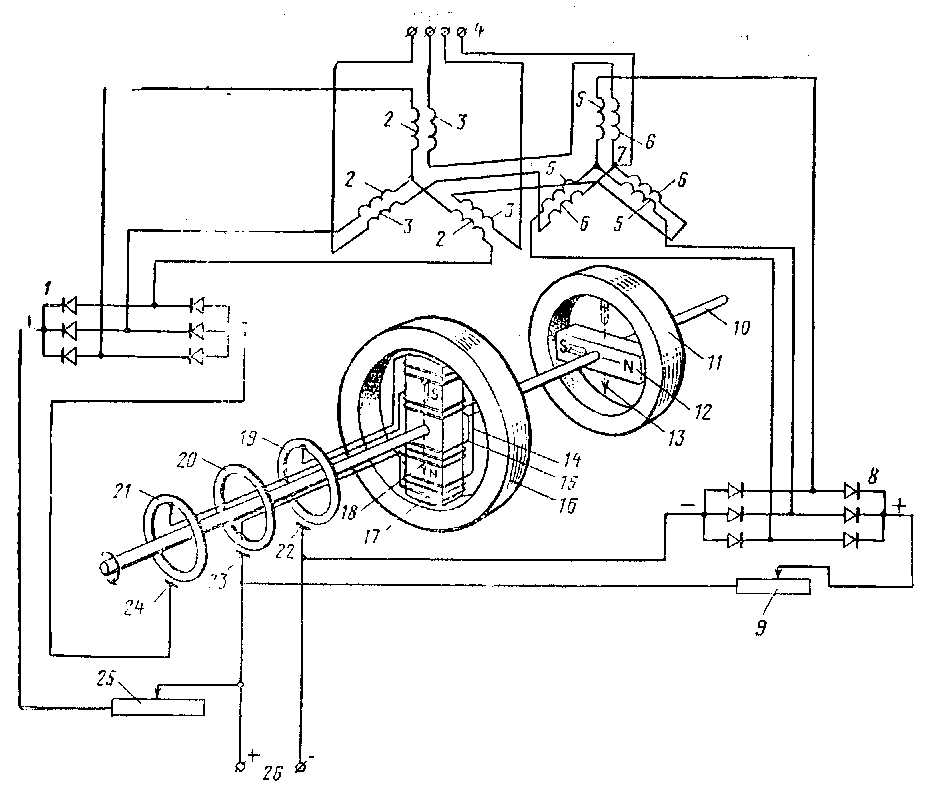

Тема: Електрична схема та робота генератора ДГЦІ
С инхронний генератор з компаудним стабілізатором обертаючого магнітного поля типа
ДГЦИ, має обертаючі полюси збудження. На
валу 10 цього генератора знаходяться два
осердя 17 і 12 з постійними магнітами, що
обертаються усередині статорів 16 і 11. Осердя
17 генераторної частини машини має основну
15 і додаткову 14 обмотки, які сполучені
паралельно. Початки цих обмоток сполучені
разом і виведені на середнє контактне кільце
20; кінець основної обмотки виведений на
контактне кільце 21, а додаткова – на кільце 19.
У пазах статора 16 генераторної частини
машини укладені три основні силові обмотки 3;
осі електромагнітних систем цих обмоток
зсунуті один від одного на кут 120°. У тих же
пазах статора 16 розміщюються три основні
обмотки 2 змінного струму, які сполучені між
собою по схемі «зірка».
Вільні кінці обмоток 2 змінного струму виведено на трифазний двохполупериодний
випрямляч 1, що складається з шести напівпровідникових діодів. Постійний струм від цього
випрямляча підводиться до щіток 23 («+») і 24 («-»), дотичним з контактними кільцями 20 і 21. У
ланцюг плюсової щітки 23 включений реостат 25.
У пазах статора 11 стабілізаторной частини машини також є дві системи трифазних обмоток,
які сполучені по схемі «зірка»: додаткових силових 6 і додаткових змінного струму 5. Осі цих
обмоток розташовані точно так, як і осі обмоток 2 і 3 статора 16. Початки додаткових силових
обмоток сполучені разом в точці 7; кінці обмоток з'єднуються з початками основних силових
обмоток 3. На вихід генератора до затискачів 4 виводяться кінці основних силових обмоток 3 (три
фази) і загальна точка 7 додаткових силових обмоток 6 (нульовий дріт).
Кінці додаткових обмоток змінного струму 5 виведені на другий випрямляч 8, також
зібраний по трифазній двухполуперіодній схемі. Постійний струм від цього випрямляча через
реостат 9 підводиться до щіток 23 («+») і 22 («-»). На осерді 12 стабілізатора обмоток немає.
При обертанні ротора генератора постійний магніт, що знаходиться на осерді 12, починає
обертатися, а його магнітний потік, який показаний умовно стрілкою, забезпечує індукцію в
обмотках 5 і 6, що знаходяться на статорі 11 деяких змінних е. р. с. Змінні е.р.с. від додаткових
обмоток змінного струму 5 створюють на виході випрямляча 8 деяку різницю напруги, внаслідок
чого по додатковій обмотці збудження 14 починає проходити постійний струм, який створює
навколо неї магнітне поле. Магнітний потік цього поля співпадає по напряму з магнітним потоком
