12 Бака змонтовані вивідні затискачі 1, які закриті кришкою, і пробка для випуску повітря з бака
при заповненні його маслом. Кришка 12 ущільнена прокладкою 15 з маслостойкой гуми.
Самостійна робота №10
Тема: Будова генератора 2ПВ – 001. Переваги та недоліки генераторів змінного струму
Будова генератора 2ПВ – 001
Основним джерелом енергії є генератор, який зв'язаний з колісною парою вагону за допомогою спеціального приводу. При русі поїзда обертання передається від колісної пари генератору, який виробляє електричну енергію для живлення споживачів електричною енергією.
Генератор змінного струму 2ПВ – 001 є
двомашинним агрегатом, що складається з індукторного
генератора і приводного електродвигуна, які змонтовані в
загальному корпусі і мають загальний вал.
Генератор має корпус 8 з лапами або плитою для
монтажу генератора під вагоном. На остові знаходяться
ребра для повітряного охолодення машини. Статор 5
виконаний з листів електротехнічної сталі, які ізольовані лаковою плівкою, і запресований в
корпус. Статор має 18 пазів, в які укладаються котушки обмотки якоря (основна трифазна і
вольтдодаткова однофазная або трифазна). Виводи від обмоток якоря підключаються до
затискачів, які встановлені в клемній коробці. Підшипникові щити 2 і 9 кріпляться до корпусу
болтами, в них встановлені підшипники кочення. Кільцеві приливи щитів служать для установки
послідовно зв’язаних котушок обмотки збудження паралельної 3 і послідовної 4.
Ротор генератора виконаний у вигляді осердя 6, яке зібране з листів електротехнічної сталі, які ізольовані один від одного. Він має вісім зубців, тобто 16 полюсів. Осердя ротора
запресовується на втулку 7, яка закріплена на валу 1 ротора. Втулка ротора є частиною
магнітопровода генератора і повинна мати чималий перетин. У цих генераторах кільцеві приливи підшипникових щитів також мають розвинену поверхню, оскільки через них проходить магнітний потік збудження.
Електродвигун асинхронний з короткозамкнутим ротором і призначений для приводу
генератора на зупинках в пунктах формування і обороту.
Переваги та недоліки генераторів змінного струму
Перевагою індукторного генератора є те, що обертаюча частина, не має обмоток, для
підведення струму. Внаслідок цього істотно підвищується надійність роботи і спрощується
обслуговування машини. Проте із – за великої довжини шляху магнітного потоку розміри
обмотки збудження повинні бути більше, ніж в генераторах постійного струму. Крім того, в
генераторах з осьовим збудженням в магнітний ланцюг машини включаються підшипникові
щити і втулка ротора, поперечний переріз яких повинен бути достатнім для пропуску повного
магнітного потоку. Це також приводить до збільшення габаритних розмірів маси генератора.
Самостійна робота №11
Тема: Монтаж генераторів та їх охолодження
Зважаючи на те що генератори розташовані під вагонами, їх виконують закритими і
охолоджують шляхом обдування потоком зустрічного повітря. У генераторах потужністю
4,5 – 8 кВт, окрім обдування корпусу 3 потоком повітря, використовують додаткове охолодження
за допомогою вентилятора 2 (рис. а), який встановлено на валу якоря 1. Цей вентилятор забезпечує
циркуляцію повітря усередині машини і посилення інтенсивності теплообміну між її нагрітими
частинами і корпусом. У деяких машинах роль вентилятора грають вентиляційні лопасті, які
змонтовані в торцевій частині осердя якоря. Для збільшення поверхні охолодження корпусу
генератори забезпечують зовнішніми охолоджуючими ребрами. У генераторах потужністю
20 – 30 кВт, що встановлюються на вагонах з кондиціонуванням повітря, використовують
додаткові способи охолодження. Так, на генераторах типу К694L застосовують зовнішній
вентилятор 2 (рис. б) з обтічником 4, що обдуває зовнішню поверхню корпусу 3 для
інтенсивнішого відведення від неї тепла.
При русі поїзда в охолоджуючому повітрі знаходиться значна кількість частинок пилу і
снігу. Тому приймають заходи, що ускладнюють попадання цих частинок всередину машини
(ущільнення, фільтри і ін.), проте повністю виключити проникнення їх в машину не можна. У
агрегатах типа DUGG – 28В застосоване охолодження машини потоком повітря, що забирається
по повітроводу 5 з вагону 7 (рис. в). Повітря для охолодження генератора заздалегідь фільтрується
в приймальних жалюзях 6. У зимовий час охолодження генератора повітрям, що забирається з
вагону, не допускається.
Самостійна робота №12

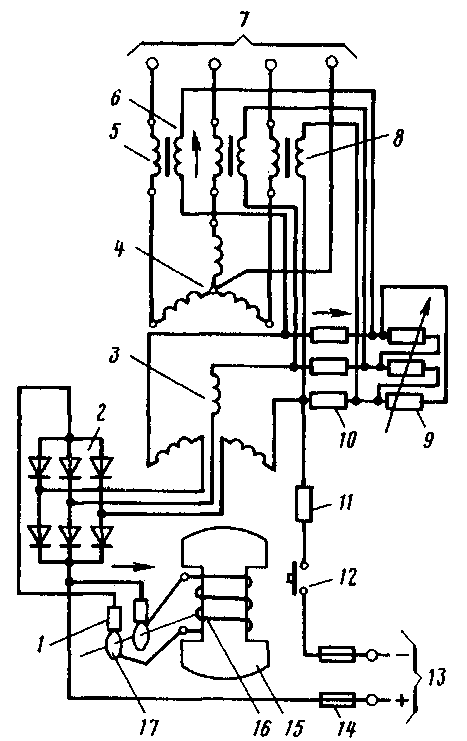

Тема: Електрична схема та робота генератора ЕСС 5 – 93 – 4 – М101В
Синхронний генератор типа ЕСС5 – 93 – 4 – М101В використовують на 5 – вагонних секціях
Б МЗ. Генератор має блок компаудних трансформаторів 6 і
резисторів 10, які включені в його схему. Кремнієвий випрямляч 2
зібраний з шести діодів по трифазній мостовій схемі. Випрямляч
сполучений з додатковими обмотками 3 генератора і живить
обмотку збудження 16 постійним струмом через щітки 1 і
контактні кільця 17. Навантаження до генератора підключається
до затискачів 7 (три фази і нульовий дріт).
Генератор в первинний період збуджується від джерела
постійного струму напругою 12 – 24В (акумуляторна батарея), що
підключається до затискачів 13. При натисненні на кнопку 12
струм від акумуляторної батареї через запобіжники 14, резистор
