Порядок обработки опытных данных
Для совершенного и волнистого прыжка, по данным, полученным из эксперимента, вычисляют глубину потока перед (за) прыжком (как разность отметок поверхности потока перед (за) прыжком и дна гидравлического лотка).
Для совершенного прыжка вычисляют сопряженные глубины по формулам (28 и 29).
Для волнистого прыжка вычисляют сопряженные глубины по формулам (37 и 38).
Вычисляют высоту совершенного и волнистого прыжка, используя значения сопряженных глубин, рассчитанные в соответствии с п. 1.
Вычисляют длину совершенного прыжка по формулам (30 – 34) и волнистого прыжка по формуле (39).
Находят потери напора в совершенном и волнистом прыжке по уравнению Бернулли:
,
7. Вычисляют потери напора в совершенном прыжке по формуле (36).
ЛАБОРАТОРНАЯ РАБОТА № 8
ИЗУЧЕНИЕ ИСТЕЧЕНИЯ ИЗ-ПОД ЗАТВОРА
Цель работы
При свободном истечении из-под затвора определить коэффициенты расхода , скорости и сжатия .
Определить глубину за затвором при несвободном подтопленном истечении.
Определить коэффициент расхода для несвободного подтопленного истечения и истечения через большое затопленное отверстие.
Сравнить опытные значения коэффициентов с данными, полученными по формулам или из справочной литературы.
Общие сведения
В работе исследуется истечение из-под затвора, установленного в гидравлическом лотке с горизонтальным дном, в условиях плоской задачи. В зависимости от характера влияния нижнего бьефа на поток, вытекающий из-под затвора, истечение может быть свободным или несвободным. Условие свободного истечения обеспечивается при выполнении неравенства в соответствии с выражением:
, (40)
где - бытовая глубина в нижнем бьефе, ;
- глубина в сжатом сечении за затвором, ;
- коэффициент скорости для щитовых отверстий без порога, принимается ;
- полный напор в сечении в – в, .
В гидравлическом лотке с горизонтальным дном при истечении из-под затвора, возможны три типа сопряжения бьефов с разным положением совершенного гидравлического прыжка:
Отогнанный гидравлический прыжок (рис.15);
б) прыжок в сжатом сечении (рис.16);
в) затопленный гидравлический прыжок (рис.17).

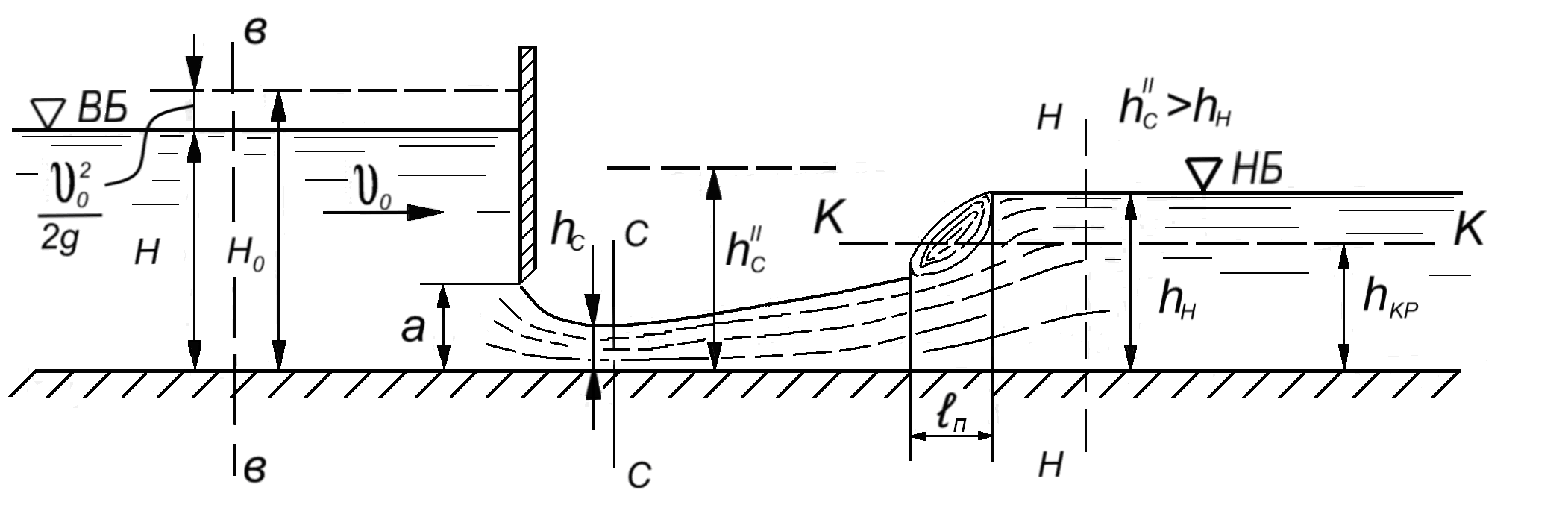

Рис. 15 – Свободное истечение из-под затвора с образованием отогнанного гидравлического прыжка
В случае свободного истечения с образованием отогнанного гидравлического прыжка или прыжка в сжатом сечении расход определяют по формуле:
, , (41)
где - глубина потока за затвором в сжатом сечении ,
,
- коэффициент вертикального сжатия струи;
- высота открытия затвора, м;
- ширина затвора, м;
- коэффициент расхода
,
где - коэффициент скорости.
Жуковский Н.Е. теоретически установил, что коэффициент вертикального сжатия для щитового отверстия зависит только от величины .
|
0,10 |
0,20 |
0,30 |
0,40 |
0,50 |
0,60 |
0,70 |
0,75 |
|
0,615 |
0,620 |
0,625 |
0,630 |
0,645 |
0,660 |
0,690 |
0,705 |
Отогнанный прыжок образуется, если:
,
где - вторая сопряженная глубина совершенного гидравлического прыжка, расположенного в сжатом сечении (на условиях, когда его первая сопряженная глубина равна глубине сжатого сечения ), .
Глубину вычисляют по формуле (27).
Прыжок в сжатом сечении образуется, если .
Рис. 16 – Свободное истечение из-под затвора с образованием гидравлического прыжка в сжатом сечении
Если условие (40) не выполняется, то истечение из-под затвора будет несвободным. Оно подразделяется на подтопленное и затопленное.
Несвободное истечение, происходящее с образованием затопленного гидравлического прыжка, называется подтопленным (рис. 17).

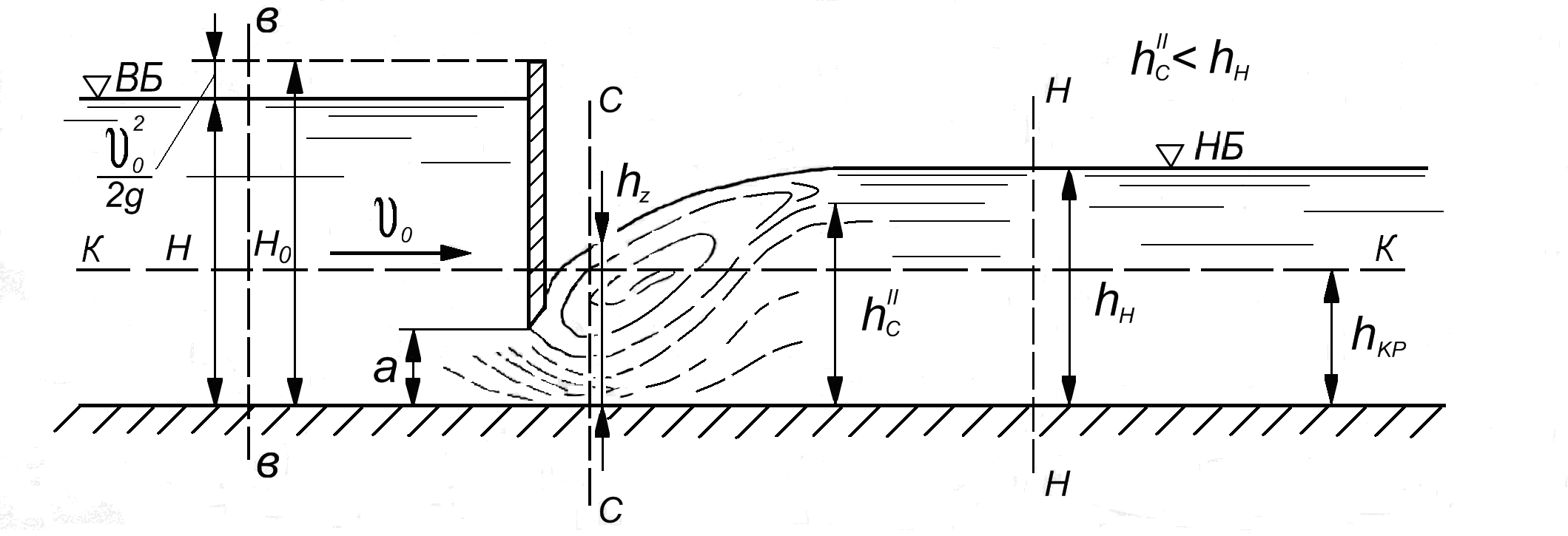

Рис. 17 – Несвободное истечение из-под затвора с образованием затопленного гидравлического прыжка
Затопленный прыжок образуется, если .
В этом случае в формулу (41) для определения расхода, вместо hc вводится глубина hz, определяемая по формуле:
, , (42)
где - глубина воды в нижнем бьефе за гидравлическим прыжком в сечении , ;
- коэффициент Кориолиса, принимаемый ;
- удельный расход, ;
- глубина потока в сжатом сечении ,
,
,
Поток при истечении из-под затвора не будет переходить в бурное состояние при значении большем критической глубины . В этом случае истечение будет происходить, как через большое затопленное отверстие (рис. 18).

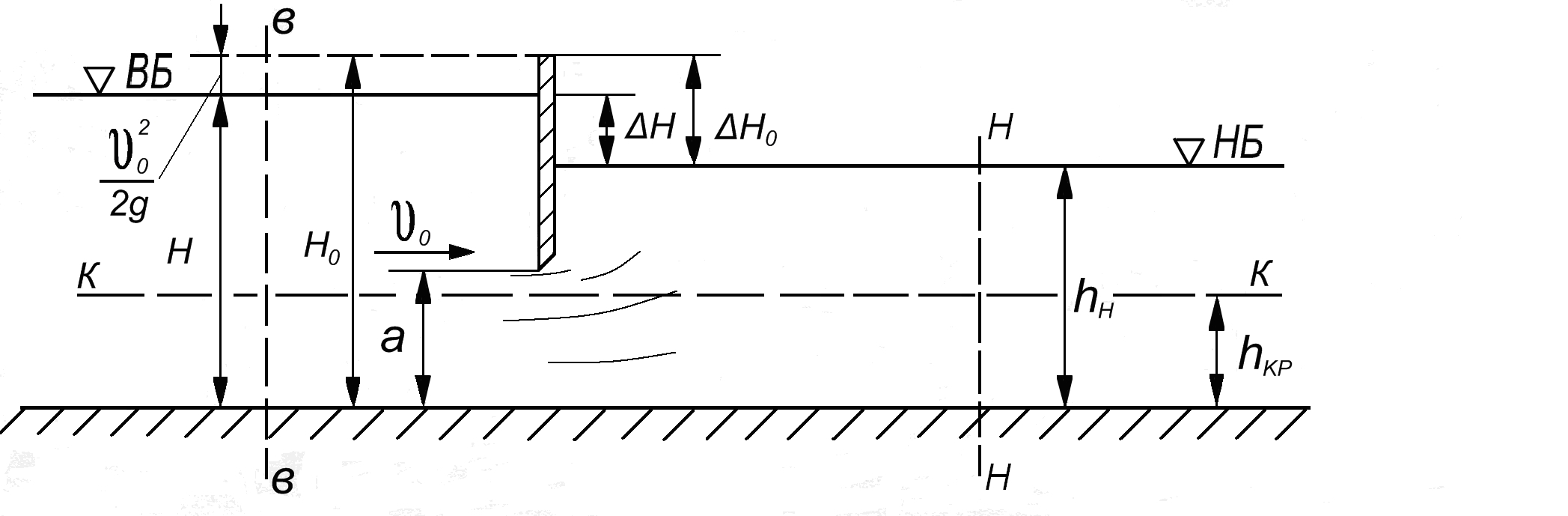

Рис. 18 – Затопленное истечение из-под затвора
Затопленное истечение наступает в тот момент, когда скорость истечения из отверстия уменьшается до критической . Сопряжение в этом случае происходит без прыжка. Критерием затопленного истечения будет выполнение условия:
, ,
где - критическая глубина, .
Расход в этом случае определяют по формуле:
, , (43)
где - геометрический перепад (разность горизонтов воды в верхнем и нижнем бьефах, ;
- коэффициент расхода, принимаемый , в зависимости от условий подхода потока к отверстию.
