Методические указания

Для изучения объектов имеющих малые размеры и неразличимых невооруженным глазом, используют специальные оптические приборы – микроскопы. В зависимости от назначения различают: упрощенные, рабочие, исследовательские и универсальные. По используемому источнику освещения микроскопы подразделяются на: световые, люминесцентные, ультрафиолетовые, электронные, нейтронные, сканирующие, тоннельные. Конструкция любого из перечисленных микроскопов включает механическую и оптическую части. Механическая часть служит для создания условий наблюдения – размещения объекта, фокусировки изображения, оптическая – получения увеличенного изображения.

Устройство светового микроскопа

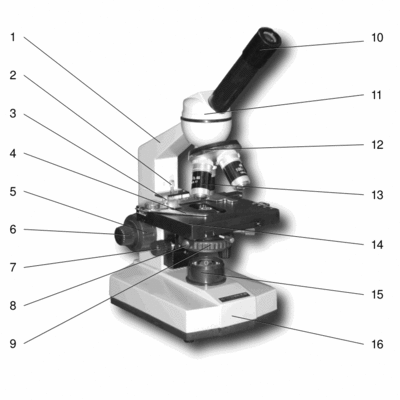

Микроскоп называется световым, так как он обеспечивает возможность изучать объект в проходящем свете в светлом поле зрения. На (рис.Внешний вид Биомед 2) представлен общий вид микроскопа Биомед-2.

Штатив; Ограничительный винт; Винт крепления препарато-держателя; Держатель препарата; Ручка грубой настройки; Ручка точной настройки; Ручка регулировки высоты конденсора; Винты центровки конденсора; конденсор; Окуляр; Монокулярная головка; Револьвер на 4 позиций; Объективы; Предметный столик; Осветитель; Основание;

Окуляр; Монокулярная головка; Револьвер на 4 позиций; Объективы; Предметный столик; Кольцо регулировки ирисовой диафрагмы; Конденсор; Осветитель; Основание; Штатив; Измерительный нониус; Ограничительный винт; Держатель препарата; Ручка грубой настройки; Ручка точной настройки; Ручка перемещения столика по X(слева на право); Ручка перемещения столика по Y(от себя к себе); Выключатель; Ручка регулировки яркости

Механическая часть микроскопа состоит из основания микроскопа, подвижного предметного столика и револьверного устройства.

Фокусировка на объект осуществляется перемещением предметного столика путем вращения ручек грубой и тонкой настройки.

Диапазон грубой фокусировки микроскопа – 40 мм.

Конденсор крепится на кронштейне и располагается между предметным столиком и коллекторной линзой. Его движение производиться вращением ручкой регулировки высоты конденсора . Общий вид его показан на (рис.???) Двухлинзовый конденсор с апертурой 1,25 обеспечивает освещение полей на объекте при работе с объективами увеличением от 4 до 100 крат.

Предметный столик укреплен на кронштейне. Координатное перемещение предметного столика, возможно, при вращении рукояток. Крепление объекта на столике осуществляется держателями препарата. Держатели можно перемещать относительно друг друга.

Координаты объекта и величина перемещения отсчитывается по шкалам с ценой деления 1 мм и нониусам с ценой деления 0,1 мм. Диапазон перемещения объекта в продольном направлении 60 мм, в поперечном направлении – 40 мм. Конденсор

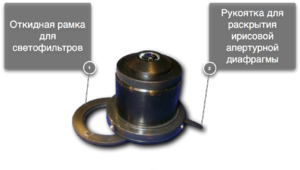

Конденсор

Микроскоп оборудован узлом крепления конденсора с возможностью центрировочного и фокусировочного перемещения.

В качестве базового в микроскопе используется универсальный конденсор, установленный в держатель; при использовании иммерсионного масла - числовая апертура составляет 1,25.

При настройке освещения плавное изменение числовой апертуры пучка лучей освещающих препарат, осуществляется с помощью апертурной диафрагмы.

Конденсор устанавливается в держатель конденсора в фиксированное положение и закрепляется стопорным винтом.

Винты для центрировки конденсора используются в процессе настройки освещения для перемещения конденсора в плоскости, перпендикулярной к оптической оси микроскопа, при центрировке изображения полевой диафрагмы относительно краев поля зрения.

Рукоятка перемещения конденсора вверх-вниз, расположена на левой стороне кронштейна держателя конденсора, используются при настройке освещения для фокусирования на изображение полевой диафрагмы.

Светофильтры устанавливаются в поворотное кольцо, расположенное в нижней части конденсора.
