8 Розрахунок роз’ємних з’єднань
8.1 Розрахунок різьбових з’єднань
8.1.1 Розрахунок болтового з’єднання, навантаженого розтягуючою силою
Якщо болт навантажений тільки зовнішньою силою, що розтягує, (без початкового затягування), то розрахунок у цьому випадку зводиться до визначення розрахункового діаметра різьби з умови міцності на розтяг
. (8.1)
Звідси
, (8.2)
де – допустиме напруження на розтяг для болта;
де – межа текучості матеріалу болта
У таблицях 8.1 та 8.2 приведені характеристики механічних властивостей болтів, гвинтів і шпильок виготовлених з вуглецевих і легованих сталей.
Таблиця 8.1 – Класи міцності і механічні властивості болтів, гвинтів і шпильок з вуглецевих і легованих сталей за ДСТУ 759-82 [6]
Клас міцності |
Межа міцності σр, МПа |
Межа текучості σт, МПа |
Марка сталі |
Стандарт |
3.6. |
340…490 |
200 |
Ст.3, 10 |
1050-74 |
4.6. |
400…550 |
240 |
20 |
1050-74 |
5.6. |
500…700 |
300 |
30, 35 |
10702-78 |
8.8. |
800…1000 |
640 |
35Х, 38ХА,45Г |
10702-78 |
Таблиця 8.2 – Різьба метрична за стандартом РЕВ 182-75 [2]
Номінальний діаметр різьби |
Різьба з крупним кроком |
Різьба з мілким кроком |
||||
Крок різьби Р |
Внутрішній діаметр d1 |
Середній діаметр d2 |
Крок різьби Р |
Внутрішній діаметр d1 |
Середній діаметр d2 |
|
6 |
1 |
4,918 |
5,35 |
0,75 |
5,188 |
5,513 |
8 |
1,25 |
6,647 |
7,188 |
1 |
6,918 |
7,35 |
10 |
1,5 |
8,376 |
10,026 |
1 |
8,647 |
9,188 |
12 |
1,75 |
10,106 |
10,863 |
1,25 |
10,647 |
11,026 |
(14) |
2 |
11,835 |
12,701 |
1,5 |
12,376 |
13,026 |
16 |
2 |
13,835 |
14,701 |
1,5 |
14,376 |
15,026 |
(18) |
2,5 |
15,294 |
16,376 |
1,5 |
16,376 |
17,026 |
20 |
2,5 |
17,294 |
18,376 |
1,5 |
18,376 |
19,026 |
22 |
2,5 |
19,294 |
20,376 |
1,5 |
20,376 |
21,026 |
24 |
3 |
20,752 |
22,051 |
2 |
21,835 |
22,701 |
(27) |
3 |
23,752 |
25,051 |
2 |
24,835 |
25,701 |
30 |
3,5 |
26,211 |
27,727 |
2 |
27,835 |
28,701 |
(33) |
3,5 |
29,211 |
30,727 |
2 |
30,835 |
31,701 |
36 |
4 |
31,670 |
33,402 |
3 |
32,752 |
34,051 |
(39) |
4 |
34,670 |
36,402 |
3 |
35,752 |
37,051 |
42 |
4,5 |
37,129 |
39,077 |
3 |
38,752 |
40,051 |
(45) |
4,5 |
40,129 |
42,077 |
3 |
41,752 |
43,051 |
48 |
5 |
42,587 |
44,752 |
3 |
44,752 |
46,051 |
52 |
5 |
46,587 |
48,752 |
3 |
48,752 |
50,051 |
56 |
5,5 |
50,046 |
52,428 |
3 |
52,752 |
54,051 |
60 |
5,5 |
54,046 |
56,428 |
4 |
55,670 |
57,402 |
64 |
6 |
57,505 |
60,103 |
4 |
59,670 |
61,402 |
68 |
6 |
61,505 |
64,103 |
4 |
63,670 |
65,402 |
Примітка: діаметри у дужках, по можливості не застосовувати.
Приклад. Визначити діаметр різьби болта для кріплення скоби. Навантаження – 17 кН, матеріал болта – сталь Ст 20. Розрахункова схема приведена на рисунку 8.1.
Прикладами такого випадку навантаження можуть бути нарізні хвостовики вантажних гаків і скоб.
При розрахунку визначаємо:
– межу текучості для матеріалу болта
Н/мм2;

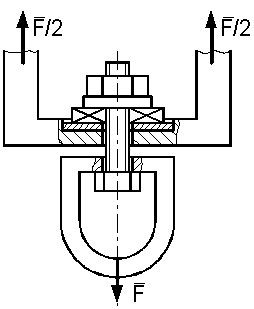

Рисунок
8.1
– Розрахункова
схема вантажної
скоби
Н/мм2;
– з умови міцності знаходимо розрахунковий діаметр різьби болта
мм
– приймаємо різьбу М16 із кроком мм, для якої
мм.
