7.2 Розрахунок клепаних з’єднань
Розрахунок клепаного шва полягає у визначенні діаметра клепки , числа клепок , кроку клепаного шва , відстань клепок до краю з'єднувальної деталі l.
а б

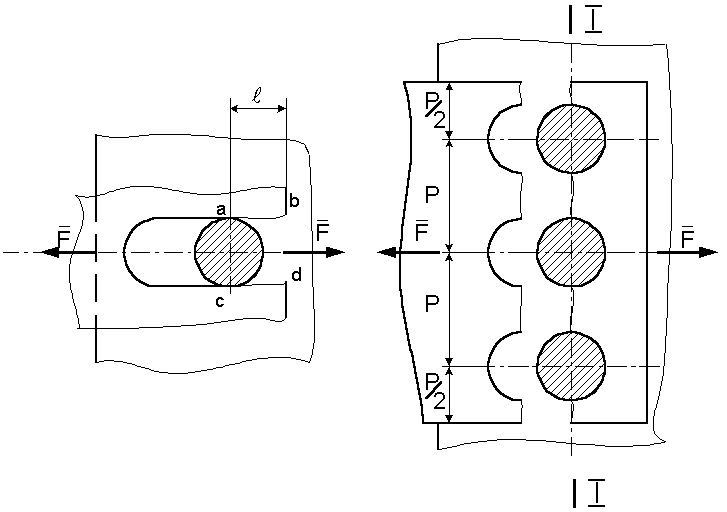

Рисунок 7.6 – Розрахункова схема
Умова міцності на зріз
, (7.6)
де – поперечна сила;
– число площин зрізу однієї заклепки;
– число заклепок;
– діаметр стержня у небезпечному перетині;
– допустиме напруження на зріз для заклепок, Н/мм2.
Умова міцності на зминання:
, (7.7)
де – товщина самої тонкої що склепується деталі;
– допустиме напруження на зминання для заклепочного з’єднання, Н/мм2.
Геометричні параметри заклепочного шва визначають за емпіричними формулами
– крок клепаного шва залежно від числа рядів
. (7.8)
(для однорядного шва внахлестку ; дворядного – ; од-норядного шва з двома накладками ; дворядного ).
Таблиця 7.5 – Допустиме напруження для інших сталевих заклепочних швів при статичному навантаженні [2]
Елемент шва |
Вид деформації і напруження |
Спосіб виготовлення отвору |
Допустиме напруження, Н/мм2 |
|
Ст. 2 |
Ст. 3 |
|||
Деталі, що зклепуються |
Розтяг [σ]p |
– |
140 |
160 |
Зріз [τ]зр |
– |
90 |
100 |
|
Заклепки |
Зріз [τ]зрз |
Продавленням |
100 |
100 |
Свердлінням |
140 |
140 |
||
Зминання [σ]змз |
Продавленням |
240 |
280 |
|
Свердлінням |
280 |
320 |
відстань від центру заклепки до краю деталі (листа) для:
свердлильних отворів ,
продавлених отворів ;
– товщина що склепуються листів орієнтовно ,
– товщина накладок і дорівнюють ;
– відстань між рядами заклепок .
Міцність листів, що з’єднуються, перевіряють:
– на відстані у перетині 1-1 (рисунок 7.б) за формулою
, (7.9)
де і – розрахункове і допустиме напруження на розтяг для з’єднувальних листів:
– на зріз краю деталі (листа) одночасно по двох перетинах ab і cd по формулі (рисунок 7.6, а)
, (7.10)
де – розрахункове і допустиме напруження на зріз для з'єднувальних листів (табл. 7.5).
При конструюванні заклепочних з’єднань необхідно:
– прагнути до такого розміщення заклепок, щоб ослаблення з’єднувальних елементів було мінімальним;
– застосовувати для всіх з’єднань даної конструкції, як правило, заклепки тільки одного діаметра;
– прагнути до того, щоб уникнути вигинання заклепки, щоб заклепки були розташовані якнайближче до осі прикріплюваного елементу або симетрично щодо нього; кожний елемент конструкції прикріплювати не менше ніж двома заклепками, навіть якщо з розрахунку достатньо однієї;
– діаметр заклепок рекомендується приймати в однорідних швах приблизно рівним подвоєній товщині більш тонкого із склепуваних елементів;
– якщо прийняти відстань від центру першої заклепки до краю смуги рівним подвоєному діаметру заклепки, тоді міцність краю смуги на зріз (виколювання) забезпечений і спеціальний розрахунок не потрібний;
– необхідно мати на увазі, що кожна заклепка передає зусилля F/z (рисунок 7.7)

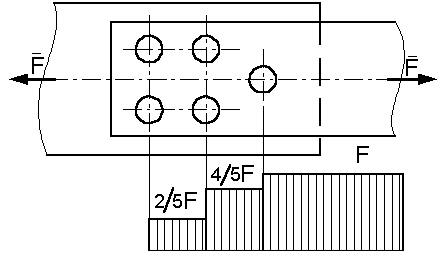

Рисунок 7.7 – Епюра розподілу зусиль
Задача 1. Яке навантаження можна допустити на клепальне з’єднання з двома накладками (рисунок 7.7). Матеріал Ст3, діаметр заклепок мм, отвори висвердлені. Перевірити міцність листа в січеннях І-І і ІІ-ІІ.
1. Визначаємо допустиму силу зрізу
Р,
де МПа.
2. Допустима сила на зминання
Н,
де МПа.
Приймаємо силу, яку може витримати з’єднання – Н.
3. Перевіряємо лист при навантаженні Н.
В січенні І-І діє сила, рівна , і це є найслабше січення. Визначаємо нормальні напруження розтягу для цього січення
МПа МПа.
