Прямоугольного сечения
b |
а |
||||||||||
1,80 |
2,00 |
2,24 |
2,50 |
2,80 |
3,15 |
3,55 |
4,00 |
4,50 |
5,00 |
5,60 |
|
3,75 4,00 4,25 4,50 4,75 5,00 5,30 5,60 6,00 6,30 6,70 7,10 7,50 8,00 8,50 9,00 9,50 10,0 10,6 |
6,39 6,84 7,29 7,74 8,19 8,64 9,18 9,72 10,4 11,0 11,7 12,4 13,1 14,0 14,9 15,8 16,7 17,6 18,7 |
7,14 7,64 8,14 8,64 9,14 9,64 10,2 10,8 11,6 12,2 13,0 13,8 14,6 15,6 16,6 17,6 18,6 19,6 20,8 |
8,04 8,60 9,16 9,72 10,3 10,8 11,5 12,2 13,1 13,8 14,7 15,5 16,4 17,6 18,7 19,8 20,9 22,0 23,4 |
8,83 9,45 10,1 10,7 11,3 12,0 12,7 13,5 14,5 15,2 16,2 17,2 18,2 19,5 20,7 22,0 23,2 24,5 26,0 |
– 10,7 11,4 12,1 12,8 13,5 14,3 15,1 16,3 17,1 18,2 19,3 20,5 21,9 23,3 24,7 26,1 27,5 29,1 |
– – – 13,6 14,4 15,2 16,2 17,1 18,4 19,3 20,6 21,8 23,1 24,7 26,2 27,8 29,4 31,0 32,8 |
– – – – – 17,2 18,3 19,3 20,8 21,8 23,2 24,7 26,1 27,9 29,6 31,4 33,2 35,0 37,1 |
– – – – – – – 21,5 23,1 24,3 25,9 27,5 29,1 31,1 33,1 35,1 37,1 39,1 41,5 |
– – – – – – – – – 27,5 29,3 31,1 32,9 35,1 37,4 39,6 41,9 44,1 46,8 |
– – – – – – – – – – – 34,6 36,6 39,2 41,6 44,1 46,6 49,1 52,1 |
– – – – – – – – – – – – – 43,9 46,7 49,5 52,1 55,1 58,5 |
3.6. Расчет винтовых обмоток
Витки винтовой обмотки следуют друг за другом в осевом направлении по винтовой линии (рис. 3.3). Сечение витка образуется из нескольких параллельных проводников прямоугольного сечения одинакового размера. Обмотка может быть одно- или двухходовой с охлаждающими каналами между всеми витками или частью витков.
При расчете винтовых обмоток следует выдерживать следующие условия:
1) осевой размер проводника b не должен существенно отличаться от ориентировочного размера витка и не должен превышать максимально допустимого значения, вычисленного по формуле (3.1);
2) количество проводов в витке одноходовой обмотки должно быть не менее четырех, в витке двухходовой обмотки – не менее восьми;
3) все провода должны иметь одинаковые размеры;
4) суммарное сечение витка должно быть близким к расчетному.
Ориентировочный осевой размер витка одноходовой винтовой обмотки определяется по формуле, мм:
, (3.22)
г де – ширина осевого ох-лаждающего канала, = 4 – 8 мм.
Если найденный по формуле (3.22) осевой размер витка превышает 10,6 мм, следует выбрать двухходовую обмотку. В этом случае ориентировочный осевой размер проводника при наличии канала между ходами, мм, , (3.23)
при отсутствии канала (сдвоенные витки), мм,
, (3.24)
где – толщина прокладки, обычно принимают = 1 – 1,5 мм.
По найденным размерам и ориентировочному сечению витка подбираются необходимое число и типоразмер проводников, запись которых производится по форме (3.2).
Р еальные осевой и радиальный размеры витка определяются по эскизу витка (рис. 3.4), наличие которого в пояснительной записке обязательно.

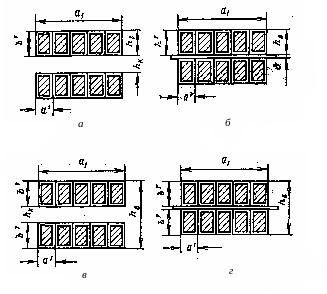

Рис. 3.4. Осевые и радиальные размеры витка
Радиальный размер (толщина) обмотки, мм,
(3.25)
где – число параллельных проводников в витке (при двухходовой обмотке – 0,5 ).
Осевой размер (высота) обмотки определяется по формуле, мм:
одноходовая обмотка (рис. 3.4, а) –
; (3.26)
двухходовая с каналами между ходами (рис. 3.4, б) –
; (3.27)
двухходовая с плотным прилеганием ходов (рис. 3.4, в) –
. (3.28)
Коэффициент учитывает усадку обмотки после опрессовки и сушки, можно принять = 0,94 – 0,96 .
Внутренний диаметр обмотки определяется по формуле (3.19), наруж-ный – по формуле (3.20).
