5.2. Расчет потерь холостого хода

Для принятой марки стали и индукции в стержне по табл. 5.1 находятся удельные потери в стержне [4].

Индукция в ярме , для этой индукции по табл. 5.1 находятся удельные потери в ярме , прибегая при необходимости к линейной интерполяции. Тогда потери х. х. (потери в стали) можно ориентировочно определить по выраже­нию, Вт:

, (5.7)

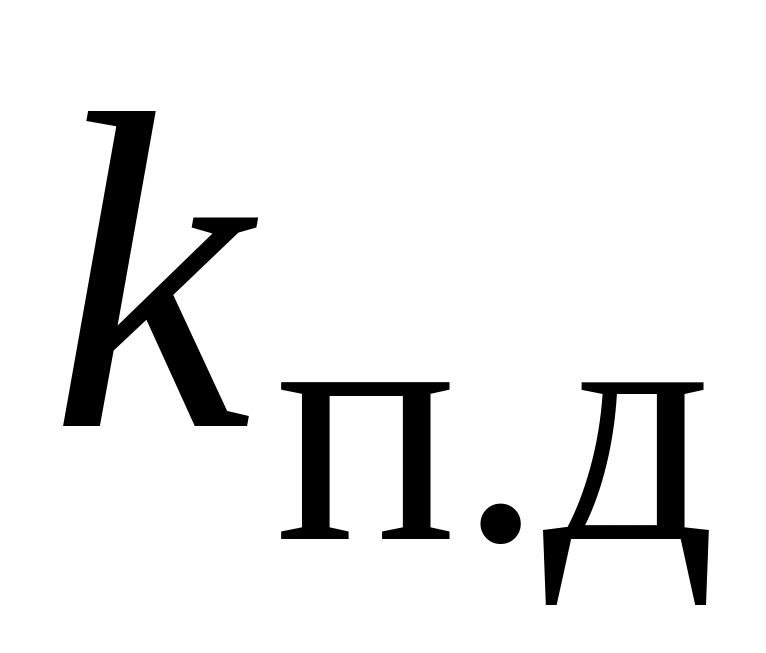

где – коэффициент, учитывающий добавочные потери, вызванные резкой стали, снятием заусенец, перешихтовкой верхнего ярма, прессовкой магнитной системы; можно принять = 1,15 – 1,20;

– коэффициент увеличения потерь в углах магнитной си­стемы, в данном расчете можно принять = 10,2 – 10,6 .

Т а б л и ц а 5.1

Удельные потери, Вт / кг, холоднокатаной стали

марок 3404 – 3407

Индукция В, Тл	Марка стали (толщина листа, мм)
	3404 (0,35)	3404 (0,30), 3405 (0,35)	3405 (0,30), 3406 (0,35)	3406 (0,30), 3407 (0,35)	3407 (0,30)
1,00 1,10 1,20 1,30 1,40 1,50 1,52 1,54 1,56 1,58 1,60 1,62 1,64 1,66 1,68 1,70	0,480 0,575 0,675 0,790 0,930 1,095 1,130 1,168 1,210 1,255 1,300 1,355 1,410 1,465 1,522 1,595	0,450 0,539 0,640 0,752 0,880 1,025 1,060 1,100 1,141 1,187 1,231 1,282 1,332 1,390 1,445 1,500	0,425 0,505 0,600 0,710 0,835 0,970 1,000 1,034 1,070 1,109 1,148 1,191 1,238 1,286 1,341 1,400	0,401 0,475 0,567 0,657 0,771 0,901 0,931 0,960 0,994 1,030 1,069 1,109 1,153 1,198 1,251 1,307	0,376 0,447 0,542 0,633 0,738 0,865 0,896 0,921 0,950 0,982 1,014 1,052 1,094 1,139 1,188 1,238

5.3. Расчет намагничивающей мощности

Для найденных выше значений индукции по табл. 5.2 находится удельная намагничивающая мощность в стержнях и ярме . В этом случае намагничивающую мощность, необходимую для проведения магнит­ного потока по стальным участкам магнитопровода, можно найти по фор-

муле, ВА:

, (5.8)

где – коэффициент увеличения намагничивающей мощности в углах магнитной системы, в данном расчете можно принять = 50.

Большое влияние на намагничивающую мощность оказывают воздушные зазоры, неизбежно появляющиеся при шихтовке, которые можно найти по формуле, ВА:

, (5.9)

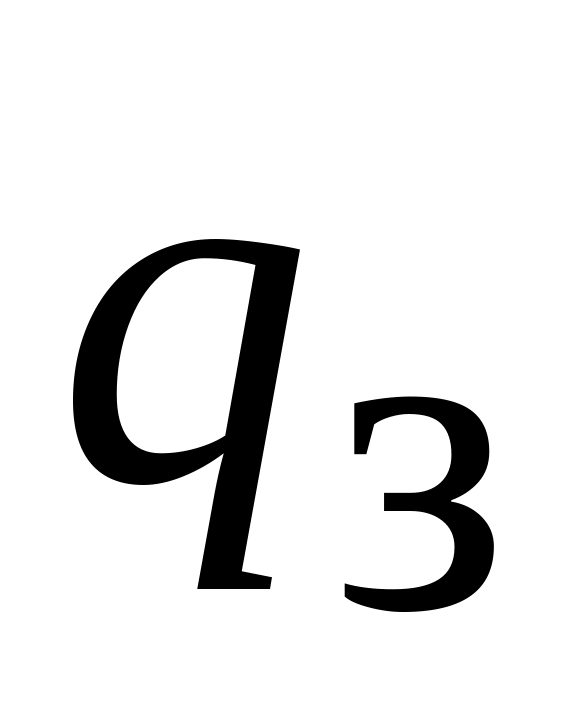

где – намагничивающая мощность в зазорах, ВА/м²;

– число зазоров;

– сечение зазора, м².

Число косых и прямых стыков определяется выбранной конструкцией магнитной системы (см. подразд. 2.1). Намагничивающая мощность в зазорах находится по табл. 5.2 по соответствующей индукции в стержне или ярме, сечение берется соответственно либо , либо .

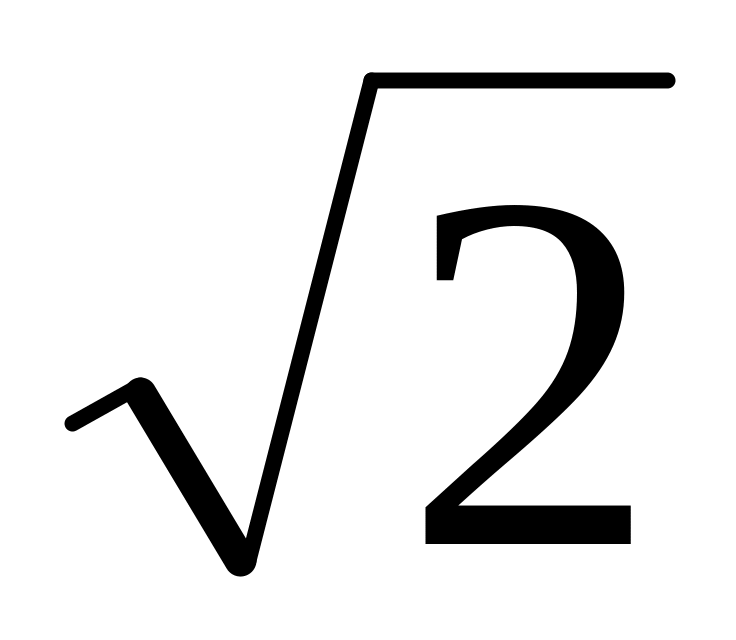

Для косых стыков индукция снижается в раз:

, (5.10)

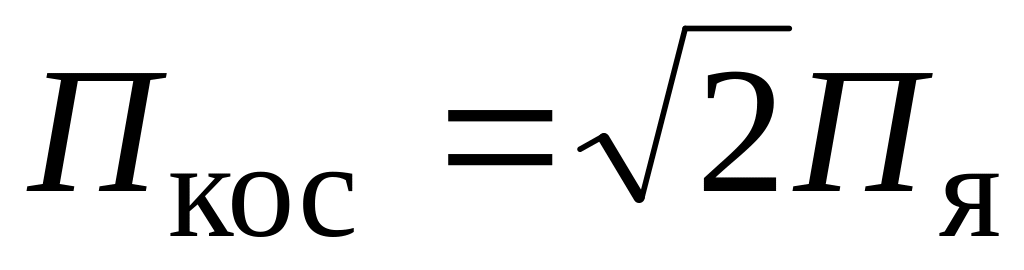

а сечение напротив увеличивается в раз:

. (5.11)

С целью уменьшения трудозатрат, т. е. снижения стоимости и времени сборки трансформатора, в последнее время практикуется шихтовка сердечника в две пластины. Потери и ток х. х. в этом случае несколько возрастают.

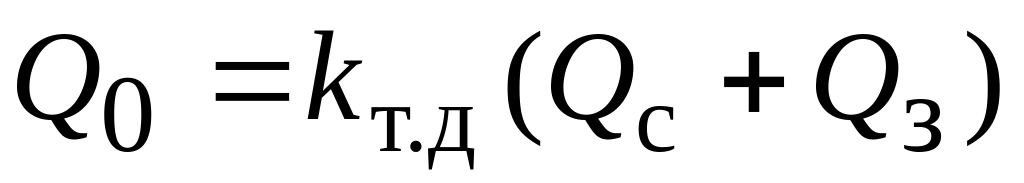

Полная намагничивающая мощность, ВА,

, (5.12)

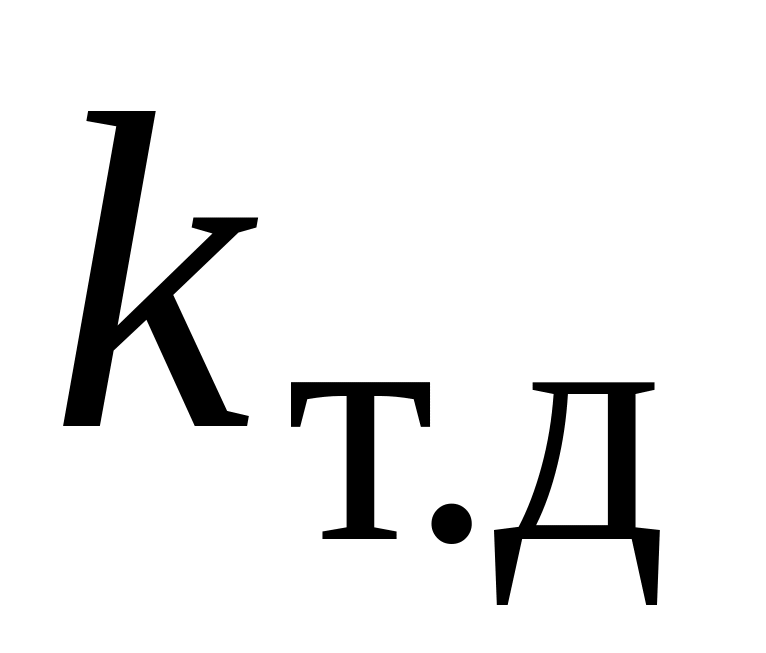

где = 1,1 – 1,15 – коэффициент, учитывающий увеличение намагничивающей мощности за счет резки пластин, магнитопровода, перешихтовки верхнего ярма и т. д.

Т а б л и ц а 5.2

Удельные намагничивающие мощности в сердечниках

из холоднокатаных сталей и намагничивающие мощности

в зазорах (стыках) магнитной системы

Индук-ция В, Тл	q, BA/кг		qз, BA/ м2
	марка стали		шихтовка
	3404, 3405	3406, 3407	в один лист	в два листа
1,00 1,10 1,20 1,30 1,40 1,50 1,52 1,54 1,56 1,58 1,60 1,62 1,64 1,66 1,68 1,70	0,525 0,633 0,745 0,866 1,048 1,236 1,306 1,377 1,456 1,543 1,630 1,798 1,966 2,170 2,410 2,650	0,488 0,575 0,680 0,800 0,950 1,110 1,201 1,231 1,291 1,352 1,412 1,527 1,642 1,784 1,952 2,120	900 1900 3700 6000 9200 13800 14760 15720 16800 18000 19200 20480 21760 23160 24680 26200	1000 2200 4000 7400 11400 16600 17960 19320 20700 22100 23500 25100 26700 28600 30800 33000
