Измерительный механизм ферромагнитной системы
Ферродинамические измерительные механизмы отличаются от электродинамических наличием магнитопровода внутри неподвижной катушки (1) и подвижной катушке (2). Это позволяет получить сильное магнитное поле в воздушном зазоре и большой вращающий момент. Увеличивая вращающий момент увеличивается чувствительность прибора и есть возможность увеличить прочность прибора. Внешние магнитные поля на показания прибора влияют очень слабо.
Также как и электродинамические приборы, ферромагнитные используют в амперметрах, вольтметрах, ваттметрах, частотомерах и фазометрах.
Измерительный механизм электростатической системы
Принцип действия электростатических измерительных механизмов основан на взаимодействии электрически заряженных пластин.

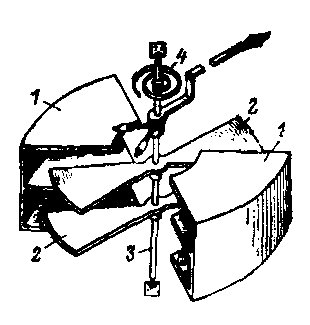

Между неподвижными пластинами (1) может перемещаться подвижная пластина (2), крепленная на оси (3). При подключении к прибору напряжения подвижная и неподвижная пластины получают противоположные заряды и между пластинами, возникает электрическое поле. В результате подвижная втягивается в зазор между неподвижными пластинами, создавая вращающий момент, под действием которого перемещается укрепленная на оси указательная стрелка.
Противодействующий момент создается пружиной (4). Для увеличения чувствительности увеличивают количество подвижных и неподвижных пластин. Успокоители в электростатических приборах применяются магнитоиндукционные или воздушные. Если подвижная и не подвижная пластина получили заряды q1 и q2, то сила, действующая между пластинами пропорциональна этим зарядам
Показания электростатических вольтметров не зависят от внешних магнитных полей, частоты, формы кривой, и почти не зависят от температуры.
Достоинством является большое входное сопротивление, которое на постоянном токе бесконечно велико, а на переменном определяется входной емкостью, не превышающей обычно 10 пФ, и частотой измеряемого напряжения. Приборы практически не потребляют активной мощности.
Основными недостатками электростатических вольтметров является низкая чувствительность и неравномерность шкалы, которая сжата вначале.
Условные обозначения
|
|
|
|
|
|
|
|
|
;!■ |
Магнитоэлектрический прибор с подвижной рамкой |
|
Корректор |
|
|
|||
|
Электромагнитный прибор |
|
Магнитная индукция, МТл, вызывающая изменения показания, соответствующая обозначенному классу точности |
|
|
|||
|
Логометр магнитоэлектрический |
|
Электрическое поле (кВ/м), вызывающее изменение показаний, соответствующее обозначенному классу точности |
|
|
|||
|
Логометр электромагнитный
|
|
Напряжение испытательное 500В |
|
|
|||
|
Прибор электродинамический |
|
Испытательное напряжение 500 В {например, 2 кВ) |
|
|
|||
|
Логометр электродинамический |
|
Прибор испытанию прочности изоляции не подлежит |
|
|
|||
|
Прибор ферродинамический |
|
Прибор применить при вертикальном положении шкалы |
|
|
|||
|
Логометр ферродинамический |
|
Прибор применять при горизонтальном положении шкалы |
|
|
|
||
|
|
|
|
|
|
|||
|
Прибор тепловой с нагреваемой нитью |
|
Ток постоянный |
|
|
|
||
|
|
|
|
|
|
|||
i |
Прибор электростатический |
|
Ток переменный |
|
|
|||
|
Термопреобразователь неизолированный |
|
Ток постоянный и переменный |
|
|
|||
|
Термопреобразователь изолированный |
|
Направление ориентировки прибора в земном магнитном поле |
; |
|
|||
|
Экран электростатический |
* |
Класс точности при нормировании погрешности, % |
|
|
|||
|
Экран магнитный |
|
То же, при нормировании погрешности от длины шкалы, % |
|
|
|||
|
|
|
|
|
|
|
|
