Символьные вычисления.

В MathСad используются арифметические операторы, подобные операторам сложения и вычитания, умножения и деления, а также операторы, определенные для матриц и специальные операторы типа вычисления интегралов и производных. Операторы можно вводить, используя комбинации клавиш или палитры операторов. Пиктограммы на кнопках палитры оператора указывают, какой оператор появляется при нажатии на данную кнопку. При задержке указателя мыши над кнопкой появляется надпись, указывающая назначение этой кнопки. Чтобы вставить оператор из палитры, укажите мышью, где необходимо поместить оператор, затем нажмите на кнопку необходимого оператора на соответствующей палитре.

Операторы вычисления сумм и произведений.

Оператор суммирования вычисляет сумму выражений по всем значениям индекса. Оператор произведения работает аналогичным образом. Чтобы создать оператор суммирования в рабочем документе:

• щелкните в свободном месте рабочего документа.

• Затем нажмите комбинацию [Ctrl]+[Shift]+ 4 или соответствующую кнопку на палитре 3. интегралов и производных. В нижнем поле слева от знака равенства введите имя переменной. Эта переменная - индекс суммирования. Она определена только внутри оператора суммирования, вне оператора может существовать другая переменная с тем же индексом.

• В поле справа от знака равенства, а также над знаком суммы введите целое число или любое выражение, принимающее целое значение.

• В оставшемся поле введите выражение, которое необходимо просуммировать. Это выражение будет содержать индекс суммирования. Если это выражение имеет несколько членов, используйте скобки ( ).

Для создания оператора произведения нажмите комбинацию клавиш [Ctrl]+[Shift]+3 или щелкните мышью на соответствующей кнопке палитры интегралов (матанализ). Далее применяйте правило, описанное выше. Если индекс суммирования изменяется не с шагом равным единице, то используется обобщенный оператор суммы – обобщенный оператор произведения.

1. Напечатайте i : 1, 1.2 ; 10

2. Щелкните на свободном месте рабочего документа. Нажмите комбинацию клавиш [Shift]+4 (или [Shift]+3).

3. Щелкните на поле снизу и введите имя дискретного аргумента, который должен быть определен раньше.

4. Щелкните на поле справа от знака суммирования (знака произведения) и внесите выражение, содержащее дискретный аргумент.

5. Нажмите знак равенства, чтобы увидеть результат.

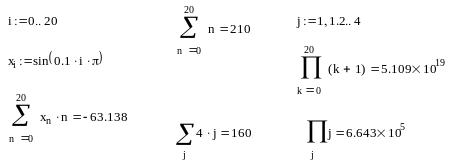

П ример 8. Вычисление сумм и произведений.

Порядок выполнения работы

(включая пример и варианты заданий)

Студентам рекомендуется внимательно изучить теоретические сведения, разобрать приведенные там примеры, затем приступить к выполнению поставленного задания.

Тестовый пример:

1) Попробуем набрать следующее выражение

и вычислим его значение для a = 0.1, x = 3.5, y = 1. В первую очередь зададим значения переменных, входящих в состав данного выражения.

Напечатайте x:3.5 a:0.1 y:1. Затем наберите x-3*a^2.

До сих пор правила старшинства позволяли нам просто печатать символы подряд, дальше так продолжать нельзя, так как маркер ввода находится на двойке, и двойка станет числителем, если нажать / Чтобы все выражение стало числителем, нажмите три раза клавишу [space ] . Маркер ввода охватит выражение целиком. Можно поэкспериментировать с другими клавишами курсора, можно щелкать мышью на других частях выражения. Прежде чем перейти к следующему шагу, убедитесь, что маркер ввода охватывает все выражение.

Нажмите / чтобы создать дробную черту напечатайте - 4 + и щелкните на кнопке корня на арифметической палитре. Затем напечатайте y + 1 , чтобы завершить знаменатель. Чтобы добавить что-либо снаружи корня нажмите дважды клавишу [Space] (пробел). Чтобы вычислить значение данного выражения нажмите клавишу =.

2)

2.1. j:=0..8

2.2. X_j:=j²+1

2.3. наберите j : 0 ;8

2.4. наберите X [ j : j^2[Space]+1

2.5. наберите X=

Чтобы увидеть все элементы данного вектора, используя полосы прокрутки, щелкните мышью по получившейся таблице вывода.

3) Выполнить вычисления по приведенным ниже формулам.

3.1 Используя переменную типа “дискретный аргумент”, задать элементы вектора.

3.2 Ввести с клавиатуры вектора W, V, матрицы A,B. Вычислить: WxV, W*V, сумму элементов данных векторов, A^-1, B^T, A*B, A*A^-1, (2*A+B)*(A-B²).

3.3 Наберите A:

щелкните мышью на палитре матричных операторов. Заполните поля диалогового окна и нажмите клавишу OK . Затем заполните пустые поля матрицы скалярными выражениями. Аналогично задайте матрицу B и вектора W, V.

П роведите необходимые вычисления, используя палитру матриц и векторов.
