5.2.3. Плоскости уровня
Если в уравнении (3) два коэффициента равны нулю, то плоскость общего положения преобразуется в плоскость уровня, то есть в плоскость параллельную какой-либо плоскости проекций. Эти же плоскости перпендикулярны к двум другим плоскостям проекций.
При D=0 плоскость совпадает с плоскостью проекций, которой она параллельна.
Комплексные чертежи плоскостей уровня, их аналитические и проекционные характеристики представлены в таблице 7.
Свойства проецирования плоскостей уровня:
1) Плоскости уровня проецируются на две плоскости в виде отрезков прямых параллельных осям (след-проекции), а на третью в истинную величину.
2) Плоскость уровня на чертеже может быть задана только одним следом-проекцией.
3) Любая фигура, лежащая в плоскости уровня имеет проекцию на следе-проекции плоскости.
4) Одна из проекций фигуры, лежащей в плоскости уровня, дает ее истинную величину.
Таблица 7 - Классификация плоскостей уровня
Характеристика плоскости |
Комплексный чертеж плоскости |
|
Профильная плоскость уровня |
||
Аналитическая |
Проекционная |
|
А0, В=0, С=0 |
=00 ( 3); 1, 2 - следы-проекции; 1 – истинная величина; , — истинные величины; ==900. |
|
Фронтальная плоскость уровня |
||
Аналитическая |
Проекционная |
|
А0, В0, С=0 |
=00 ( 2); 1, 3 - следы-проекции; 2- истинная величина; , — истинные величины; ==900. |
|
Горизонтальная плоскость уровня |
||
Аналитическая |
Проекционная |
|
А0, В0, С0
|
=00 ( 1); 2, 3 - следы-проекции; 1- истинная величина; , — истинные величины; ==900.
|
5.3. Упражнения и задачи для самостоятельной работы
5.3.1. По аналитической и проекционной характеристикам начертить на комплексном чертеже плоскости и классифицировать их:
а) Плоскость Σ:
— аналитическая характеристика: Ax+Cz+D=0;
— проекционная характеристика плоскости: =900 ; =300, +=900.
Плоскость задать двумя параллельными прямыми.
б) Плоскость :
— аналитическая характеристика: Ax+ D=0;
—проекционная характеристика: γ=00; =β=900.
Плоскость задать двумя пересекающимися прямыми.
5.3.2. Построить горизонтальную плоскость уровня, отстоящую от плоскости 1 на 25 мм. Плоскость задать правильным шестиугольником, вписанным в окружность 40 мм.

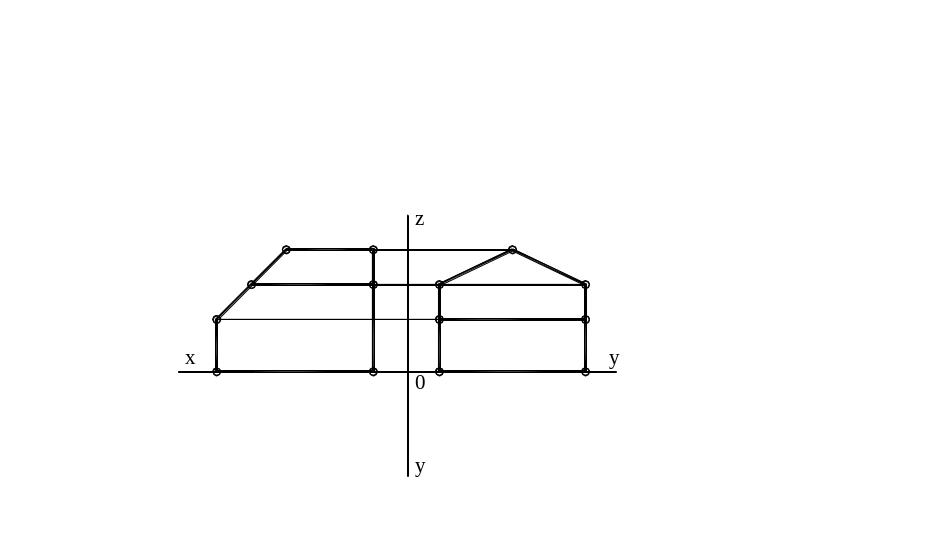

5.3.3. Обозначить вершины многогранника (см. рисунок 23), достроить его горизонтальную проекцию, заполнить таблицу 8.
Рисунок 23
Таблица 8
Грань |
Положение относительно плоскостей проекций |
Название грани |
||
1 |
2 |
3 |
||
… |
|
|
|
|
5.3.4. Через точку О(50,20,30) провести плоскость : 2; =30; плоскость представляет собой ромб ABCD, точка О – точка пересечения диагоналей ромба. Дать название плоскости.

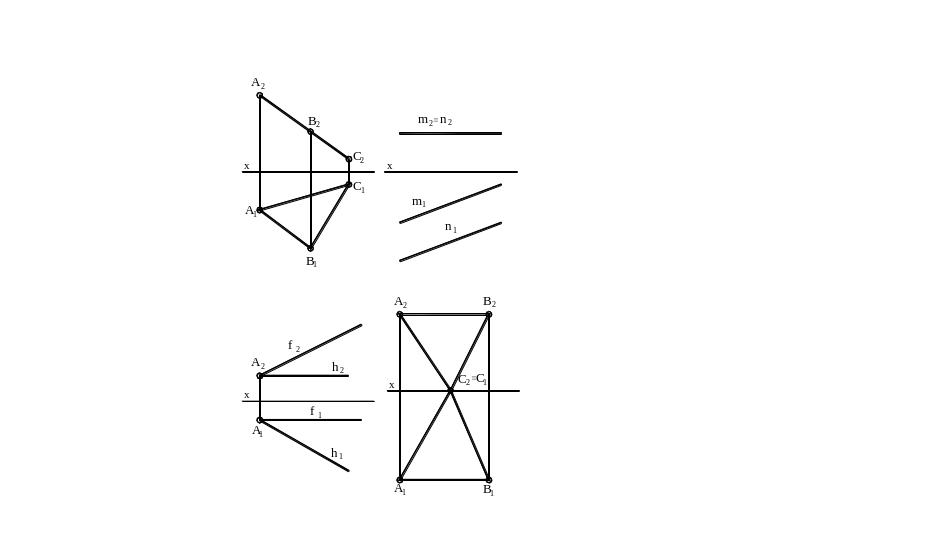

5.3.5. Записать аналитические, проекционные характеристики плоскостей, представленных на рисунках 24 а…г. Дать название плоскостям.
а)
б)
в)
г)
Рисунок 24
5 .3.6. Дана фронтальная проекция А2В2С2 треугольника АВС (см. рисунок 25), принадлежащего профильно проецирующей плоскости , проходящей через ось Х и наклоненной к плоскости 1 под углом 30. Определить недостающие проекции треугольника, дать плоскости аналитическую и проекционную характеристики.
Рисунок 25
