Редукции силы тяжести.
В наблюденные значения силы тяжести вводятся поправки (редукции). Введение поправок необходимо потому, что нормальные значения относятся к поверхности геоида, которая совпадает с уровнем океана, а измеренные значения относятся к действительной (реальной) земной поверхности. Для того, чтобы все наблюдения силы тяжести были сопоставимы, их приводят к одной поверхности - уровню геоида, т.е. как бы опускают точку наблюдения на этот уровень. Это осуществляется путем введения поправок за высоту, за притяжение промежуточного слоя и окружающий рельеф. Поправки называются редукциями.
Основными из них являются: поправка за высоту, за притяжение промежуточного слоя, за рельеф.
Для приведения измеренного значения к уровню океана вводят поправку за высоту ( ). Эту поправку называют поправкой за "свободный воздух" или поправкой Фая. Формула для расчета поправки за высоту имеет вид: , где в миллигалах, а (высота над уровнем моря) в метрах. Эта поправка должна прибавляться к измеренной силе тяжести, если точка наблюдений находится выше уровня геоида, и вычитаться, если ниже.
При введении поправки за притяжение промежуточного слоя ( ) вычисляется притяжение масс слоем между уровнем океана и данной точкой. Для расчета этой поправки используют формулу притяжения плоскопараллельной пластины, которая имеет вид: , где - абсолютная высота точки наблюдения в м, а - средняя плотность пород в этом слое в г/см3. Поправка имеет знак, противоположный знаку поправки за свободный воздух.
Для учета бокового притяжения рельефа местности, окружающего пункт наблюдения, при съемке в горных районах вводятся топографические поправки ( ). Имеется несколько способов учета таких поправок, которые всегда положительны.
При региональных исследованиях суши и океанов иногда используют специально рассчитываемые изостатические редукции, которые характеризуют отклонение от существующего в целом гидростатического равновесия Земли. Считается, что в верхней оболочке, называемой литосферой мощностью 100-200 км, такое равновесие достигается в основном посредством упругого изгиба. Глубже, в так называемой астеносфере с более низкой вязкостью, равновесие достигается горизонтальными течениями. От этих факторов зависит гидростатическое равновесие. В ряде районов с интенсивными изостатическими аномалиями оно нарушено.
1.2.3. Аномалии силы тяжести.
Аномалии силы тяжести рассчитываются по разным формулам. В геодезической гравиметрии под аномалией силы тяжести понимают разность между наблюденным значением ( $) и нормальным ( ) с учетом поправки Фая, она рассчитывается по формуле и называется аномалией Фая. Основной аномалией в гравиразведке является аномалия Буге:
|
(1.5) |
в которую вводятся все поправки. Под понимается суммарная поправка в наблюденные значения, которая может быть определена до проведения работ, поскольку в ней имеются лишь топографические координаты точек наблюдения ( ). Ее рассчитывают с помощью ЭВМ.
Б10. Магнитное поле Земли.
Главные элементы магнитного поля.

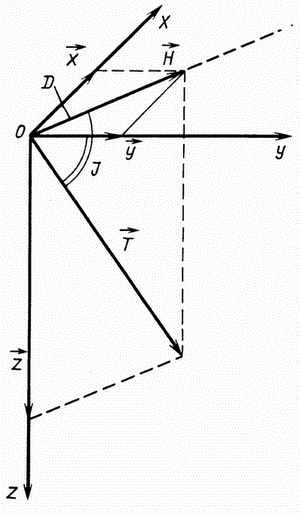

В любой точке земной поверхности существует магнитное поле, которое определяется полным вектором напряженности . Вдоль вектора устанавливается подвешенная у центра тяжести магнитная стрелка. Проекция этого вектора на горизонтальную поверхность и вертикальное направление, а также углы, составленные этим вектором с координатными осями, носят название главных элементов магнитного поля (рис. 2.1).
Если ось х прямоугольной системы координат направить на географический север, ось у - на восток, а ось z - по отвесу вниз, то проекция полного вектора на ось z называется вертикальной составляющей и обозначается . Проекция полного вектора на горизонтальную плоскость называется горизонтальной составляющей ( ). Направление совпадает с магнитным меридианом. Проекция на ось х называется северной (или южной) составляющей; проекция на ось y называется восточной (западной) составляющей. Угол между осью х и составляющей называется склонением и обозначается . Принято считать восточное склонение положительным, западное - отрицательным. Угол между вектором и горизонтальной плоскостью называется наклонением и обозначается . При наклоне вниз северного конца стрелки наклонение называется северным (или положительным), при наклоне южного конца стрелки - южным (или отрицательным). Взаимосвязь полученных элементов магнитного поля Земли выражается с помощью формул:
|
(2.1) |
Семь элементов земного магнитного поля можно выразить через любые три составляющие. При магнитной разведке измеряют лишь одну-две составляющие поля (как правило, , или ).
|
Рис. 2.1. Элементы земного магнитного поля |
Распределение значений элементов магнитного поля на земной поверхности обычно изображается в виде карт изолиний, т.е. линий, соединяющих точки с равными значениями того или иного параметра. Изолинии склонения называются изогонами, изолинии наклонения - изоклинами, изолинии или - соответственно изодинамами или . Карты строят на 1 июля и называют их картами эпохи такого-то года.
