1)Тюбинговые обделки перегонных тоннелей.

Обделки тоннелей, сооружаемых закрытым способом. Сборные обделки состоят из отдельных элементов заводского изготовления. Обделки кругового очертания состоят из ряда колец, собранных из отдельных блоков или тюбингов. Блоком называют элемент сплошного сечения с гладкими поверхностями, тюбингом — элемент с ребристой внутренней поверхностью. Грани блоков и тюбингов, по которым они соединены в кольцо (направленные параллельно оси тоннеля), называют продольными, или радиальными, а грани, соединяющие отдельные кольца между собой (перпендикулярные оси тоннеля),— поперечными, или кольцевыми (круговыми).

Сборная чугунная обделка тоннеля (рис. 11) представляет собой ряд соединенных в трубу широких колец, каждое из которых собрано из отдельных элементов — тюбингов (называемых иногда сегментами).

Чугунный тюбинг (рис. 12) имеет вид ребристой коробки, дно которой — спинка тюбинга — выполнено по круговой кривой, соответствующей радиусу кольца обделки тоннеля. Тюбинг имеет два радиальных (продольных) борта, плоскость которых образует продольные стыки (швы) в готовой обделке, а также два кольцевых (поперечных) борта, которые в готовой обделке образуют кольцевые стыки (швы). Края бортов тюбинга, обращенные внутрь кольца обделки, имеют специальные выемки — фальцы, которые при сборке обделки ббразуют так называемые чеканочные канавки. Внутри тюбинга, между радиальными и кольцевыми бортами, расположены упрочняющие перегородки — ребра жесткости: кольцевое и 2-3 (в зависимости от конструкции тюбинга) радиальных (узкий ключевой, или замковый, тюбинг радиальных ребер жесткости не имеет). Болтовые отверстия в бортах тюбинга служат для соединения смежных тюбингов в кольцо, а колец — в обделку тоннеля. В спинке тюбинга имеется завинчивающееся металлической пробкой отверстие для нагнетания за обделку специальных уплотняющих и гидроизолирующих растворов.

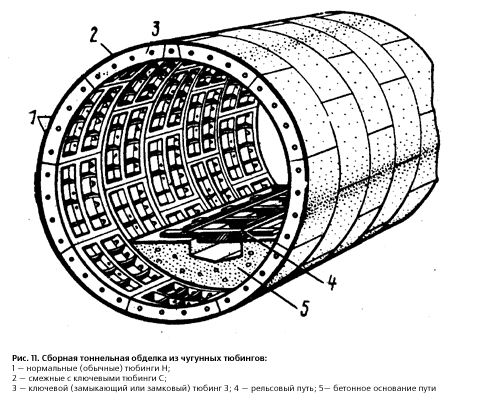

Рис. 11. Сборная тоннельная обделка из чугунных тюбингов: 1 — нормальные (обычные) тюбинги Н; 2 — смежные с ключевыми тюбинги С; 3 — ключевой (замыкающий или замковый) тюбинг 3; 4 — рельсовый путь; —5— бетонное основание пути

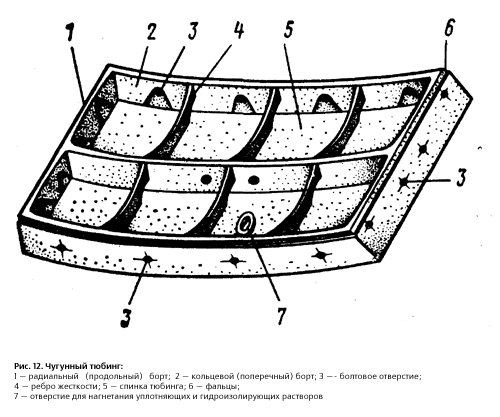

Рис. 12. Чугунный тюбинг: 1 — радиальный (продольный) борт; 2 — кольцевой (поперечный) борт; 3 —— болтовое отверстие; 4 — ребро жесткости; 5 — спинка тюбинга; 6 — фальцы; 7 — отверстие для нагнетания уплотняющих и гидроизолирующих растворов

Кольцо обделки собирают из тюбингов разных типов (см. рис. 11). Нормальные тюбинги 1 имеют радиально направленные продольные борта. Верхний ключевой (замыкающий) тюбинг 5, которым замыкают кольцо (изнутри тоннеля) при его сборке, имеет скошенные продольные борта, придающие тюбингу клиновидную форму. Два тюбинга 2, смежных с ключевым, имеют по одному скошенному борту. Тюбинги, поступающие с завода, имеют маркировку: нормальные — Н, смежные — Си ключевые — К.

Число элементов в кольце зависит от его диаметра и конструкции обделки. Для перегонных тоннелей метрополитена приняты стандартные размеры колец из чугунных тюбингов: ширина (измеряется вдоль тоннеля) 1 м, наружный диаметр 5,5 м, внутренний диаметр 5,1 м, высота бортов 0,2 м.
