Повторный инструктаж
Повторный инструктаж проходят все работники, указанные выше, не реже одного раза в шесть месяцев по программам, разработанным для проведения первичного инструктажа на рабочем месте.
Билет №8
Блочная обделка, обжатая в породу.
Способ опорного ядра.
Внеплановый инструктаж.
1) Блочная обделка, обжатая в породу
В определенных условиях (в устойчивых, обладающих достаточной прочностью грунтах) может быть применен и другой способ — обжатие обделки в грунт (рис. 16, II). Плотное прижатие блоков обделки к контуру выработки исключает процесс первичного нагнетания, уменьшает или исключает осадки земной поверхности, улучшает устойчивость породного массива. Для обжатия обделки в породу необходимо, чтобы выработка имела правильный контур, совпадающий с наружным контуром обделки. Такой контур выработки получают при использовании проходческих механизированных щитов в плотных устойчивых грунтах.
Обделку собирают из блоков сплошного сечения с цилиндрическими стыками по продольным бортам. Разжимающие устройства могут располагаться в своде, на горизонтальном диаметре или в лотковом блоке. Разжатие блоков можно осуществлять с помощью гидравлических домкратов, рычажных устройств или вдавливанием клиновидного блока. Заделка и фиксация разжатых стыков производятся разными способами: заполнением зазоров монолитным бетоном, забивкой клиньев, установкой вкладышей.
Рис. 19. Обделка однопутного перегонного тоннеля открытого способа работ из сборного железобетона: 1 — стеновой блок; 2 — блок перекрытия; 3 — бетонное основание под путь; 4 — лотковый блок
Сборная унифицированная железобетонная сейсмостойкая обделка (рис. 17) с блоками сплошного сечения, предназначенная для применения в районах с высокой сейсмичностью, имеет повышенную жесткость в продольном и поперечном направлениях. Сопротивляемость обделки сейсмическим воздействиям обеспечивают расположенные по всем четырем углам каждого блока узлы связи.
Бетонные монолитные обделки тоннеля сооружают из монолитного бетона (рис. 18) с использованием переставной опалубки. Для перегонных тоннелей метрополитена принято круговое очертание таких обделок с внутренним диаметром 5,5 м.
Созданы технология и оборудование для возведения монолитно-прессованной бетонной обделки тоннеля при щитовой проходке. Бетонирование ведут в жесткой металлической переставной опалубке одновременно по всему поперечному сечению конструкции, затем бетонную смесь прессуют с помощью специальных домкратных устройств. Прессованный бетон имеет повышенные прочность, плотность и водонепроницаемость. Применение такой конструкции исключает работы по нагнетанию растворов за обделку и чеканке швов.
2)Способ опорного ядра.
Способ опорного ядра применяют при сооружении тоннелей в мягких слабоустойчивых неводоносных грунтах: глинах, суглинках, супесях, лессах и других грунтах, не способных воспринимать давление свода обделки.
Сечение тоннеля может быть разработано по двум схемам, отличающимся одна от другой числом штолен, из которых возводят стены тоннеля. В зависимости от высоты стен проходят две нижние штольни для стен и одну верхнюю для раскрытия калотты (трех-штольневая система), а при высоте стен 5-6 м проходят еще по одной штольне (пятиштольневая схема).

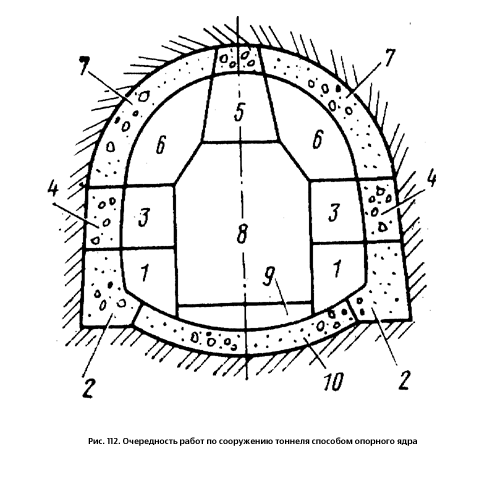

Работы по схеме опорного ядра ведут в такой последовательности (рис. 112): из подходной штольни рассекают одновременно в месте расположения стен сооружаемого тоннеля две нижние штольни 1 и после окончания проходки бетонируют в них стены 2. Из нижних штолен пробивают фурнель и проходят штольни 3, в которых бетонируют стены 4. К моменту окончания возведения стен проходят верхнюю штольню 5, из которой раскрывают калотты 6 и бетонируют свод 7, опирая его на готовые стены. После снятия опалубки свода производят выемку ядра S, в последнюю очередь разрабатывают лоток 9 и бетонируют обратный свод 10.
Ширина нижних штолен (рис. 113) складывается из установленной толщины стен (с учетом кружал) и ширины, необходимой для расположения одного пути.
Проходку штольни ведут с закладной или забивной крепью на полных дверных окладах с установкой их через 0,5-1 м на всю длину сооружаемого участка тоннеля, после чего устанавливают кружала и бетонируют стены, продвигаясь от конца штолен к их началу. После .бетонирования стен пазухи (пустоты) между стеной и крепью нижней штольни заполняют грунтом с уплотнением его. По достижении уложенным бетоном не менее 25% проектной прочности приступают к проходке штольни второго яруса (см. рис. ИЗ). Для этого в начале сооружаемого участка из нижних штолен проходят фурнели и производят рассечку двух верхних боковых штолен, затем проходят эти штольни и бетонируют стены второго яруса. Ширина штолен также определяется толщиной стен тоннеля и шириной откаточного пути.
Проходку верхней штольни также начинают в начале сооружаемого участка тоннеля по достижении бетоном стен не менее 25% проектной прочности. Размеры ее определяют с учетом размещения одного откаточного пути и удобства работ по раскрытию калотт. Обычно ширину штольни принимают равной 1,5-1,6 м, а высоту ее и отметку подошвы определяют из условия расположения всех верхних элементов крепи за линией внешнего контура свода обделки с небольшим зазором на возможную осадку.
Рис. 112. Очередность работ по сооружению тоннеля способом опорного ядра
