Виды конструкторских документов по гост 2.102–68 ескд. Виды и комплектность конструкторских документов и гост 2.106–96 ескд. Текстовые документы

Виды конструкторских документов		в том числе
Графические документы		чертежи (а именно: чертеж детали; сборочный чертеж; чертеж общего вида; теоретический чертеж; габаритный чертеж; электромонтажный чертеж; монтажный чертеж; упаковочный чертеж; ремонтный чертеж)
		схемы*
		электронные модели: электронная модель детали; электронная модель сборочной единицы
		электронная структура изделия
Текстовые документы	текстовые документы, содержащие в основном сплошной текст	пояснительные записки; технические условия; программы и методики испытаний; таблицы; расчеты; инструкции
	текстовые документы, содержащие текст, разбитый на графы	спецификации
		таблицы
		ведомости (а именно: ведомость спецификаций; ведомость ссылочных документов; ведомость покупных изделий; ведомость разрешения применения покупных изделий; ведомость держателей подлинников; ведомость технического предложения; ведомость эскизного проекта; ведомость технического проекта; ведомость документов в электронной форме)
Аудиовизуальные документы (мультимедийные документы)		презентации
		демонстрации (фильмы)

* Схемы в зависимости от видов элементов и связей, входящих в состав изделия (установки), подразделяют в соответствии с ГОСТ 2.701—84 на следующие виды: электрические; гидравлические; пневматические; газовые (кроме пневматических); кинематические; вакуумные; оптические; энергетические; деления; комбинированные.

В зависимости от основного назначения схемы подразделяют на: структурные; функциональные; принципиальные (полные); соединений (монтажные); подключения; общие; расположения; объединенные.

1.1.2. Оформление конструкторских документов

1.1.2.1. Основная надпись и рамки

Одно из основных правил оформления конструкторских документов, как графических, так и текстовых, заключается в том, что все конструкторские документы выполняются на листах стандартных форматов с рамками и основными надписями.

В конструкторских документах различают 2 вида рамок:

• рамка поля документа (выполняемая сплошной основной линией; рис. 1.1);

• внешняя рамка (выполняемая сплошной тонкой линией).

Рис. 1.1. Параметры рамки графических конструкторских документов, расположение и размеры основной надписи формы 1 по ГОСТ 2.104–68

При этом форматы листов конструкторских документов определяются размерами внешней рамки; в частности, размер формата А1 — 594 × 841 мм; формата А4 — 210 × 297 мм и т. д.

Если размеры самого листа — стандартные (например, листы формата А4), то внешней рамкой служат, естественно, границы листа.

Основные надписи размещают в правом нижнем углу конструкторских документов (см. рис. 1.1).

Кроме основной надписи, в конструкторских документах размещают также дополнительные к ней графы.

Различают 2 вида основной надписи:

• основная надпись для графических конструкторских документов — форма 1 (рис. 1.2);

• основная надпись для текстовых конструкторских документов.

Основная надпись для текстовых документов имеет, в свою очередь, 3 формы:

• форма 2 (рис. 1.3) — для первого листа;

• форма 2а (рис. 1.4) — для всех последующих листов;

• форма 2б — для последующих листов при двустороннем копировании.

При этом допускается для последующих листов графических конструкторских документов применять форму 2а основной надписи (т. е. ту же форму, что и для последующих листов текстовых документов).

Рис. 1.2. Основная надпись для графических конструкторских документов — форма 1 по ГОСТ 2.104–68

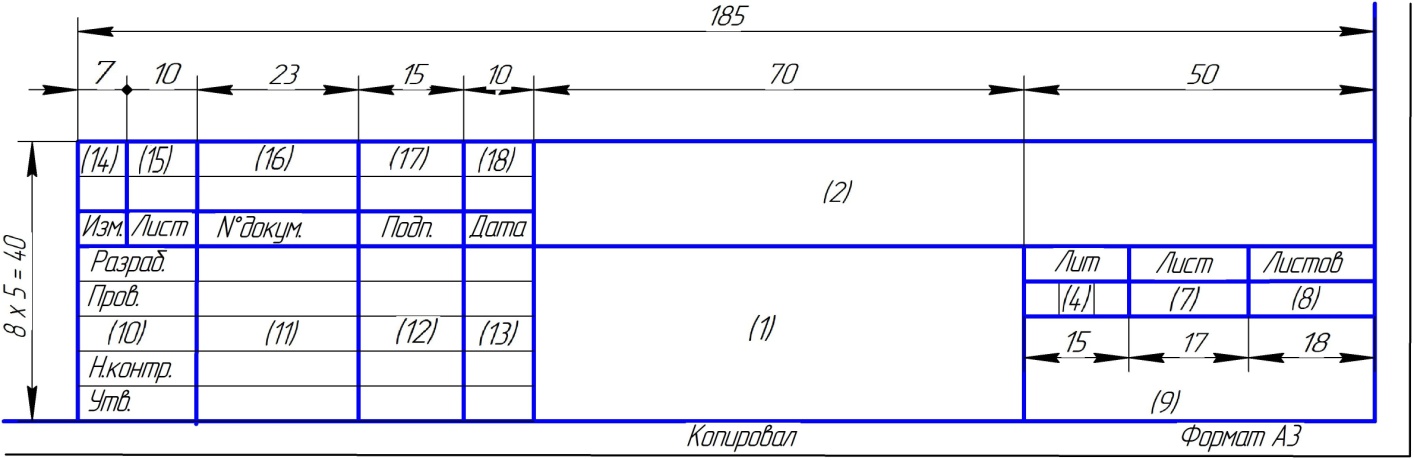

Рис. 1.3. Основная надпись для текстовых конструкторских документов (для первого или заглавного листа) — форма 2 по ГОСТ 2.104–68

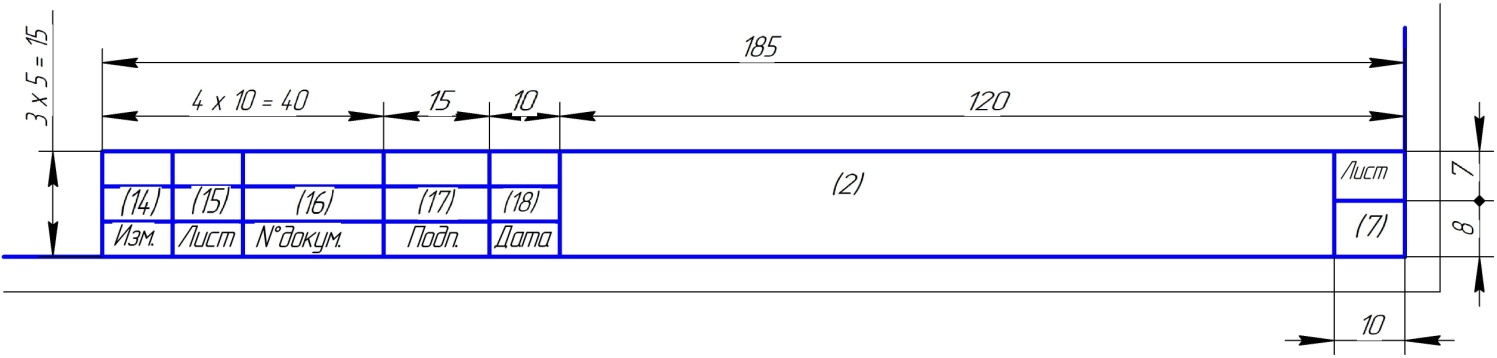

Рис. 1.4. Основная надпись для графических и текстовых конструкторских документов (для последующих листов) — форма 2а по ГОСТ 2.104–68
