2.2.9. Оформление рисунков
Рисунками в научно-технических текстах (соответственно и в студенческих отчетных материалах) именуют различные графические материалы — схемы, эскизы, графики, диаграммы, элементы чертежей, иллюстрации, фотографии.
Количество рисунков должно быть достаточным для пояснения излагаемого текста.
Рисунки располагают в тексте пояснительной записки последовательно по мере первых упоминаний о них. Каждый рисунок должен быть расположен по возможности ближе к месту первого упоминания о нем.
Все размещенные в записке рисунки, если их более одного, нумеруются арабскими цифрами в пределах раздела; ссылки на них даются так: рис. 2.1 (т. е. первый рисунок второго раздела), рис. 3.2.
Каждый рисунок должен иметь поясняющую надпись, соответствующую его содержанию.
Есть два варианта размещения поясняющей надписи:
снизу от рисунка;
сбоку от рисунка (как правило, справа).
Для оформления текста самой поясняющей надписи можно применять, по усмотрению, какой-либо один из двух стилей, приведенных в табл. 2.5.
При этом стиль записи заголовков должен быть единым для всего текстового материала.
Таблица 2.5
Стили оформления поясняющей надписи к рисунку
Стили |
Параметры поясняющей надписи |
Пример поясняющей надписи |
Общее для обоих стилей |
|
|
Стиль 1 |
выравнивание текста надписи — по центру |
Рис. 2.8. Упругие смещения по диаметру отверстия заготовок: 1 — m1,5, d32 мм; 2 — m1,17, d70 мм |
Стиль 2 |
выравнивание текста надписи:
|
Рис. 2.8. Упругие смещения по диаметру отверстия заготовок: 1 — m1,5, d32 мм; 2 — m1,17, d70 мм |
Оптимальное расположение рисунков различных размеров — в таблице «без границ» (со скрытыми границами).
Рекомендуемые параметры таблиц «без границ» для размещения рисунков приведены в табл. 2.6, примеры оформления рисунков — рис. 2.1–2.9.
Таблица 2.6
Параметры таблиц для вставки рисунков
(в схемах расположения рисунков и надписей границы ячеек условно показаны,
условно обозначено:
— поясняющая надпись;
— рисунок)
Количество рисунков |
Размер рисунка |
Размер таблицы |
Положение рисунков и поясняющих надписей |
Схема расположения рисунков и поясняющих надписей |
Примеры |
Один рисунок |
Ширина рисунка — до 70…80 % ширины страницы |
2×1 (т. е. два столбца и одна строка) |
Поясняющая надпись — справа от рисунка |
|
рис. 2.2, 2.4–2.8 |
Ширина рисунка — более 70…80 % ширины страницы |
1×2 (т. е. один столбец и две строки) |
Поясняющая надпись — снизу от рисунка |
|
рис. 2.10-2.12 |
|
Два рисунка с одной поясняющей надписью |
Ширина каждого рисунка — до 50 % ширины страницы |
Сложный размер 2×3 (т. е. два столбца и три строки с объединенными в нижней строке ячейками) |
|
|
рис. 2.1 |
Окончание табл. 2.6
Количество рисунков |
Размер рисунка |
Размер таблицы |
Положение рисунков и поясняющих надписей |
Схема расположения рисунков и поясняющих надписей |
Примеры |
|
Ширина каждого рисунка — более 50 % ширины страницы |
Сложный размер 2×4 (т. е. два столбца и четыре строки с объединенными в правом столбце ячейками) |
|
|
|
Два рисунка с двумя поясняющими надписями |
Ширина каждого рисунка — до 50 % ширины страницы |
2×2 (т. е. два столбца и две строки) |
Два рисунка в ряд; поясняющие надписи — снизу от рисунков |
|
|
Два рисунка с двумя поясняющими надписями |
Ширина каждого рисунка — до 70…80 % ширины страницы |
|
Два рисунка в столбец; поясняющие надписи — сбоку от рисунков |
|
|
Три рисунка с одной поясняющей надписью |
Ширина каждого рисунка — до 50 % ширины страницы |
Сложный размер 2×4 (т. е. два столбца и четыре строки с объединенными двумя нижними правыми ячейками) |
Три рисунка «треугольником»; поясняющая надпись — в правой нижней ячейке |
|
|
Три рисунка с одной поясняющей надписью |
Ширина каждого рисунка — до 35 % ширины страницы |
Сложный размер 3×3 (т. е. три столбца и три строки с объединенными в нижней строке ячейками) |
Три рисунка в ряд; поясняющая надпись — снизу от рисунков |
|
рис. 2.9 |
|
Рис. 2.8. Упругие смещения по диаметру отверстия заготовок: 1 — m1,5, d32 мм; 2 —m1,17, d70 мм |
|
а) б) в) г) |

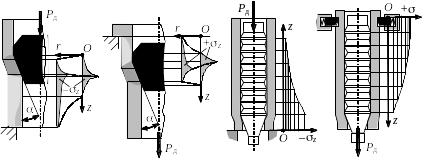

Рис. 2.9. Эпюры распределения осевых напряжений z в трубчатой заготовке при однозубом (а, б) и многозубом (в, г) дорновании по схемам сжатия (а, в) и растяжения (б, г) |
Схемы, чертежи, планы не должны быть излишне подробными и отвлекать от основного материала. Представленные технические чертежи не должны содержать малозначимых деталей. Однотипные рисунки должны быть единообразными по технике исполнения.
При выполнении рисунков в текстовом редакторе нужно следить, чтобы размерные линии заканчивались стрелками одинакового начертания.
