Порядок выполнения лабораторной работы «Разработка алгоритмов для структурного программирования и их реализация. Алгоритмы организации циклической обработки. Часть 1: счетный цикл»
Этап 1. Постановка задачи 1. Разработать алгоритм, спецификацию и тестовый пример, которая вычисляла бы сумму n первых чисел ряда .
Этап 2. Анализ. Сумма определяется методом накопления. Количество суммируемых чисел известно, поэтому используем цикл с заданным количеством повторений. При каждом проходе к сумме будем добавлять значение дроби , где j будет изменяться от 1 до n. Перед началом цикла необходимо переменную суммы S обнулить.
Этап 3. Проектирование и определение спецификаций. На рис. 1 приведена схема алгоритма. Спецификация к алгоритму выполнена в табл. 1. В физико-математической программной среде MATHCAD выполним расчет тестового примера (рис. 2). На панели «Programming (программирование)» знак «» означает присваивание идентификатору определенного значения, например, S0 – означает команду обнуления значения S. Для организации цикла (повторений) вычислений используется структура for на той же панели «Programming».
Рис. 1. Блок – схема алгоритма решения задачи 1.
Таблица 1.
Спецификация к алгоритму на рис. 1.
№ |
Наименование |
Обозначение в алгоритме |
Обозначение в программе |
Статус переменной |
Тип |
1 |
Количество членов ряда |
n |
N |
Входная |
Целый |
2 |
Переменная цикла |
j |
J |
Расчетная |
Целый |
3 |
Значение суммы n членов ряда |
S |
S |
Выходная |
Не целый |

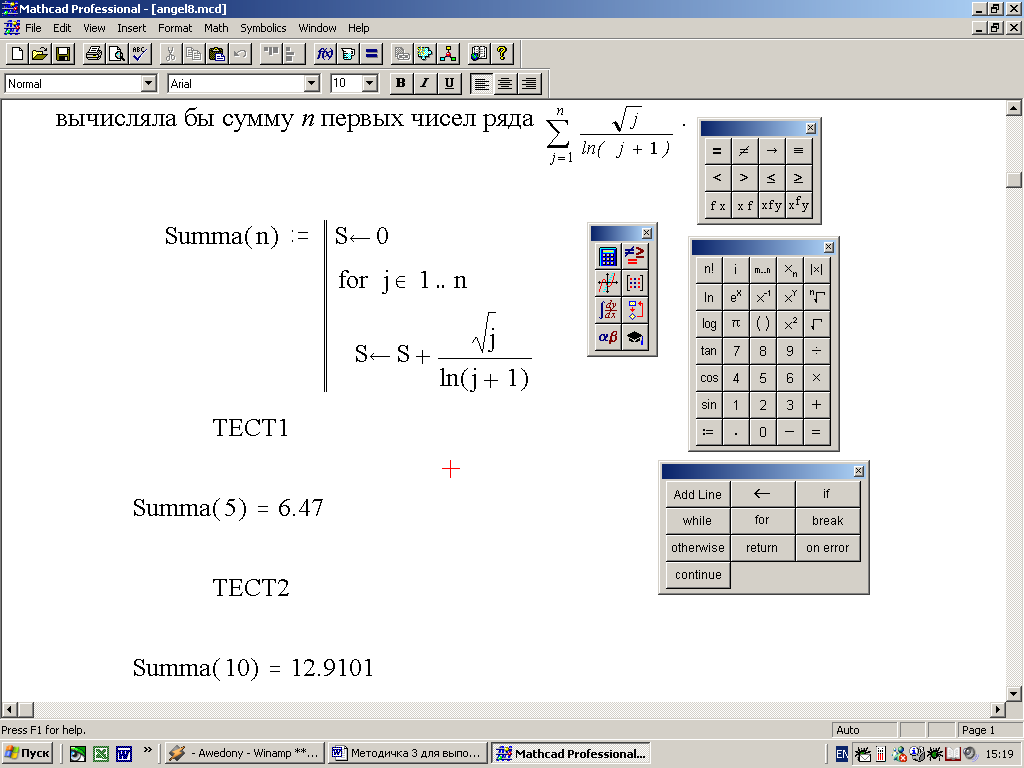

Рис. 2. Расчет тестовых примеров для алгоритма решения задачи 1
Таблица 2.
Тестовые примеры для задачи 1.
-
Номер теста
n
Результат S
1
5
6,47
2
10
12,91
Рассмотрим решение другой задачи.
Задача 2.
Этап 1. Постановка задачи 2. Вычислить произведение первых n членов ряда.
Этап 2. Анализ. Произведение также определяется методом накопления. Перед началом цикла необходимо переменную произведения P назначить равной единице.
Этап 3. Проектирование и определение спецификаций. На рис. 3 приведена схема алгоритма.
Рис. 3. Блок – схема алгоритма для решения задачи 2.
Спецификация к алгоритму выполнена в табл. 3. В физико-математической программной среде MATHCAD выполним расчет тестового примера (рис. 4). Результаты расчетов занесены в табл. 4.
Таблица 3.
Спецификация к алгоритму на рис. 3
№ |
Наименование |
Обозначение в алгоритме |
Обозначение в программе |
Ед. изм. |
Статус |
Тип |
1 |
Количество членов ряда |
n |
N |
- |
Входная переменная |
Целый |
2 |
Параметр цикла |
j |
J |
- |
Расчетная переменная |
Целый |
3 |
Значение произведения |
Р |
Р |
- |
Выходная переменная |
Не целый |

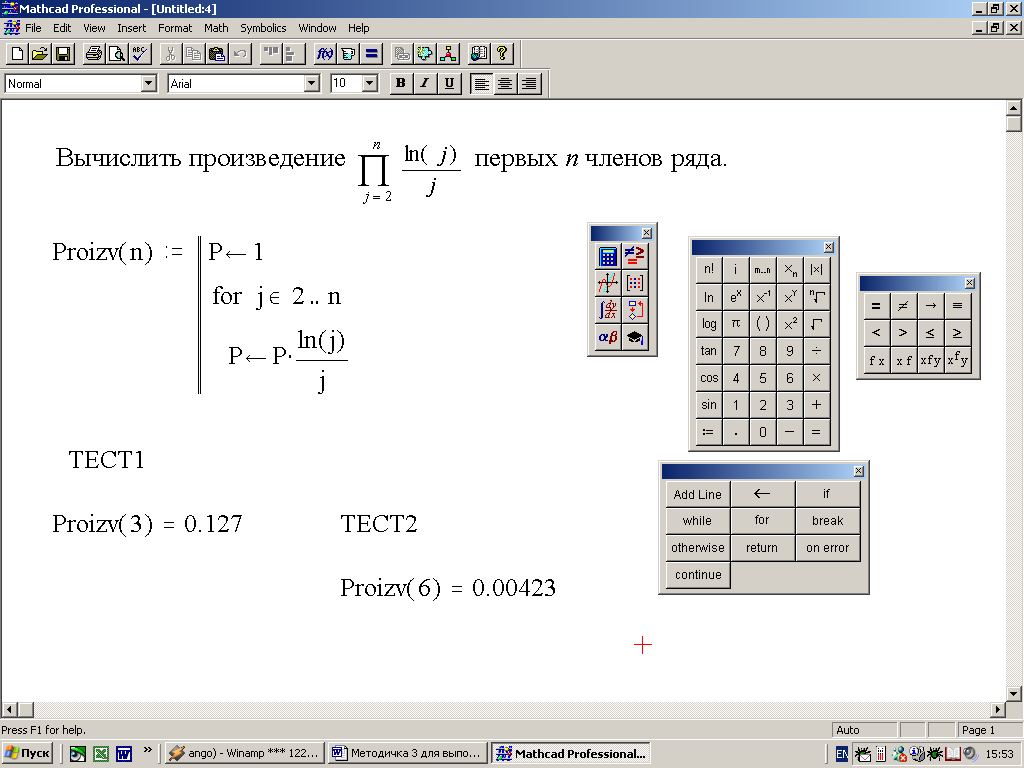

Рис. 4. Расчет тестовых примеров в MATHCAD
Таблица 4.
Тестовые примеры для задачи 2.
-
Номер теста
N
Результат Р
1
3
0,127
2
6
0,00423
