Пример 2
Этап 1. Постановка задачи 2. Разработать алгоритм, спецификацию, тестовый пример и программу для вычисления температуры в зоне обработки по формуле , и проверить условие , где K – суммарный коэффициент условий обработки; S – подача станка, мм/об; n – число оборотов шпинделя станка, об.; t – глубина резания, мм; Tmax – максимально возможная температура в зоне обработки, с точки зрения качества, C; x,y,z – значения степеней, полученные экспериментальным путем.
Этап 2. Анализ. Алгоритм (программа) должен начинаться с ввода значений x, y, z, S, n, t, K, Tmax. Затем, в зависимости от вычисленного значения температуры Т, выдается сообщение пользователю о выполнении или не выполнении поставленного условия.
Этап 3. Проектирование и определение спецификаций. Разветвляющийся алгоритм представлен на рис. 10.
Рис. 10. Алгоритм решения задачи 2.
Таблица 3.
Спецификация к алгоритму на рис. 10.
№ |
Наименование |
Обозначение в алгоритме |
Обозначение в программе |
Ед. изм. |
Статус переменной |
Тип |
1 |
Показатель степени |
х |
х |
- |
Входная |
Веществ. |
2 |
Показатель степени |
у |
у |
- |
Входная |
Веществ. |
3 |
Показатель степени |
z |
z |
- |
Входная |
Веществ. |
4 |
Cуммарный коэффициент условий обработки |
K |
K |
- |
Входная |
Веществ. |
5 |
Подача станка |
S |
S |
мм/об |
Входная |
Веществ. |
6 |
Число оборотов шпинделя станка |
n |
n |
об. |
Входная |
Веществ. |
7 |
Глубина резания |
t |
t |
мм |
Входная |
Веществ. |
8 |
Максимально допустимая температура |
Tmax |
Tmax |
С |
Входная |
Веществ. |
9 |
Температура в зоне обработки |
T |
Tem |
С |
Расчетная |
Веществ. |
Тестовые (контрольные) примеры рассчитываем в MATHCAD (рис. 11). Тесты должны быть определены таким образом, чтобы проверить все ветви алгоритма (программы).

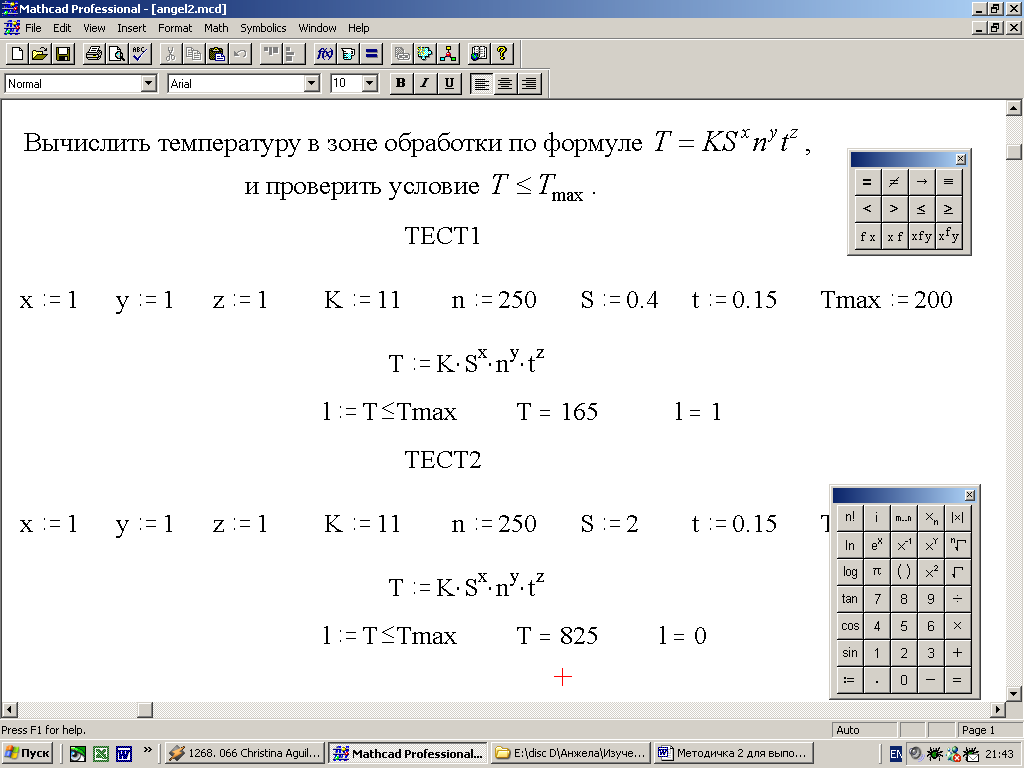

Рис. 11. Расчет тестовых примеров в MATHCAD для задачи 2
Знаки «» и « » для проверки неравенств находятся на панели MATHCAD «Boolean (булевое)». Результат проверки условия хранится в ячейке l, которая принимает значение «1», если условие выполняется (ТЕСТ1 на рис. 11), и принимает значение «0» при невыполнении условия (ТЕСТ2 на рис. 11). Результаты расчетов в MATHCAD занесены в табл. 4.
Таблица 4.
Тестовые примеры для задачи 2.
Номер теста |
x |
Y |
z |
K |
n |
S |
t |
Tmax |
Результат (T) |
1 |
1,0 |
1,0 |
1,0 |
11,0 |
250 |
0,4 |
0,15 |
200 |
Условие выполняется (T=165) |
2 |
1,0 |
1,0 |
1,0 |
11,0 |
250 |
2,0 |
0,15 |
200 |
Условие не выполняется (T=825) |
