0, 25 Мм, доцільно замінити поршень.

Поршневі кільця до гільз циліндрів і поршнів підбирають відповідно до розмірів гільз циліндрів і поршнів. При цьому зазор у замку кілець повинен знаходитися у визначених межах. Такий зазор у стику поршневих кілець забезпечується підпилюванням стиків кілець (стежачи за тим, щоб стики кілець були паралельними).

Підбираючи кільця до поршневих канавок, необхідно звертати увагу на те, щоб кільця вільно оберталися в канавці поршня. Зазор перевіряють за допо¬могою щупа товщиною 0,05—0,08 мм. За потреби кільця протирають дрібно-зернистим бруском або наждачною шкуркою. Компресійні кільця встанов¬люють на поршні фаскою догори.

Поршневі кільця розташовують так, щоб між стиками двох сусідніх кілець був однаковий кут. Перед установкою в циліндр поршень і поршневі кільця змащують маслом для двигунів.

Заміна шатунних і корінних вкладишів двигуна. Якщо стукають підшип¬ники, а тиск у масляній магістралі нижче 0,5 кгс/см2 на холостому ходу при справно працюючому масляному насосі і редукційних клапанах, необхідно замінити вкладиші. Для цього з картера двигуна зливають масло, знімають бризковики двигуна, викручують болти кріплення масляного картера і зніма¬ють картер з прокладками. Потім викручують болти кріплення фланця мас- лоприймача і знімають маслоприймач із прокладкою, обережно відділяючи її викруткою від площини блока циліндрів. Після цього розшплінтовують і відпускають гайки шатунних болтів, знімають шатунні кришки з вкладиша¬ми попарно (1—5, 2—6, 3—7, 4—8), повертаючи при цьому колінчастий вал за допомогою пускової ручки. Перед зняттям кришки необхідно позначити.

Поверхню постелі нижньої голівки шатуна, шатунні шийки і кришки промивають і протирають, потім перевіряють поверхню шатунних шийок, на яких не повинно бути задирок і рисок. Знос шийок не повинен перевищувати

0, 05 Мм. При наявності задирок, рисок, зносі поверхні шийок вище допусти¬мого розміру заміняти вкладиші недоцільно. У цьому випадку двигун варто зняти з автомобіля і направити в капітальний ремонт.

Після перевірки стану шатунних шийок колінчастого вала промивають і протирають нові вкладиші того ж розміру і встановлюють їх у постелі кри¬шок і нижніх голівок шатуна, попередньо змастивши поверхню вкладиша і шийки маслом для двигуна. При установці необхідно стежити за тим, щоб вкладиші з отворами для масла були вставлені в постіль шатуна і фіксуючі виступи, які є на одному із стиків кожного вкладиша, правильно заходили в призначені для них пази в постелях.

Заміна колінчастого вала. Для заміни колінчастого вала двигун зніма¬ють з автомобіля і розбирають на спеціальних стендах. Заміна колінчастого вала є дуже трудомісткою відповідальною операцією і проводиться в крайніх випадках. Якщо при заміні колінчастого вала проводять ряд супутніх ре-монтів (ремонт блока і головки циліндрів і т. ін.), тоді двигун направляють у капітальний ремонт.

Якщо в процесі ремонту виникає необхідність заміни шестерень колінчас¬того вала, то знімають шків, кришку шестерень розподілу і передню кришку корінного підшипника, а потім спресовують знімачем шестерню.

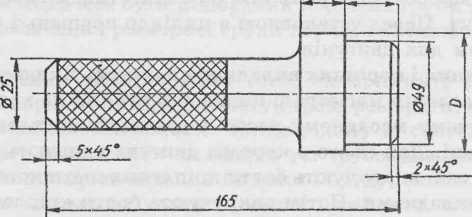

Заміна втулки верхньої головки шатуна. Зношені втулки верхньої го¬ловки шатуна заміняють. Для випресовки і запресовки чопів застосовують оправки (рис. 7.13).

Перед запресовкою втулки добирають за отвором верхньої головки шатуна з забезпеченням натягу не менше 0,05 мм. Втулка має бути запресована на рівні з торцевими поверхнями верхньої головки шатуна. Запресовану втулку розто¬чують на горизонтально-розточувальних верстатах або обробляють розгорткою. Внутрішня поверхня розточеної втулки має бути чистою, без рисок, чистота по¬верхні не нижче 8-го класу. Знос не повинен перевищувати 0,004 мм.

Шатуни по внутрішньому діаметру отвору у втулці сортують на розмірні групи. Кожну групу шатунів маркують маслостійкою фарбою визначеного кольору.

Заміна переднього і заднього сальників колінчастого вала. Заміну перед¬нього і заднього сальників колінчастого вала здійснюють при підтіканні в них масла. Проте підтікання масла може бути викликано не тільки спрацю¬ванням сальників, а й підвищеним тиском масла в картері двигуна в ре¬зультаті підвищеного пропускання газів поршневими кільцями, або несправ¬ності вентиляції картера. Тому перед заміною сальників перевіряють стан системи вентиляції картера і тиск газів у картері двигуна.

Сальник заміняють новим у випадку втрати еластичності манжети або її зносу, при повертанні манжети або переміщенні її в обоймі, а також при послабленні пружини сальника, щоб не було підтікання масла через місце посадки сальника, гніздо в кришці розподільних шестерень змащують тон¬ким шаром герметику. Щоб герметик не встиг висохнути, гніздо змащують безпосередньо перед запресовкою сальника (поверхні кришки і сальника, які сполучаються, повинні бути чистими). Перед запресовкою сальника в криш¬ку робочу поверхню манжети змащують тонким шаром солідолу, щоб ви¬ключити можливість її ушкодження під час монтажу кришки на колінчасто¬му валу. Перед установкою на кришці поверхню прокладки кришки розпо¬дільних шестерень також змащують герметиком.

Після запресовки в кришку розподільних шестерень сальник центрують щодо осі колінчастого вала за допомогою спеціальної оправки (рис. 7.14). Кришку 1 розподільних шестерень встановлюють на місце і закріплюють болтами так, щоб вона вільно переміщалася в будь-якому напрямку в межах зазорів між болтами й отворами під болти в кришці. Потім надівають на передній кінець колінчастого вала конічну оправку 2, що центрує, і, вкручую¬чи храповик 3, переміщають її настільки, щоб оправка ввійшла конічною поверхнею в сальник і сцентрувала його щодо осі колінчастого вала. Лише після цього рівномірно затягують усі болти і гайки, що кріплять кришку до блока, відвертають храповик і знімають оправку.

Сальник працює надійно в сполученні з чисто відполірованою зовнішньою поверхнею ступиці. Манжета сальника за наявності на ній спрацьованих канавок або інших пошкоджень не забезпечує герметичності з’єднання.

Рис. 7.14. Центрування переднього сальника колінчастого вала: 1 — кришка розподільних шестерень з сальником; 2 — конічна оправка; 3 — храповик колінчастого вала.
