53. При возведении крупнопанельных зданий применяют технологии, которые относятся к трем циклам строительного процесса:

• технологии нулевого цикла, т. е. отрывка котлована, траншей, монтаж блоков фундаментов и стен подвала, монтаж перекрытия над подвалом, прокладка подземных коммуникаций с врезкой их в здание;

• технологии возведения надземной части здания — возведение стен и перегородок, заполнение проемов, монтаж лестниц, плит перекрытий, панелей крыши, устройство кровли, разводка внутренних санитарно-технических и электромонтажных коммуникаций, монтаж лифтового оборудования, монтаж столярных изделий (окон и дверей), штукатурные работы, подготовка под полы;

• технологии отделочных работ внутри здания и на фасадах, включая облицовочные и малярные работы, работы по устройству полов, встроенного оборудования, установка санитарно-технической, электромонтажной арматуры и устройств с подсоединением к сетям.

Геодезическое обеспечение монтажа. Многоэтажные крупнопанельные здания характеризуются повышенными требованиями к точности монтажа конструкций. Несоблюдение установленных допусков и накопление погрешностей при монтаже затрудняют его, а главное, могут привести к снижению несущей способности и устойчивости отдельных элементов и даже здания в целом.

Точность монтажа здания может быть обеспечена комплексом геодезических разбивочных работ:

• закрепление осей на здании с возможностью переноса их на вышележащие этажи, т. е. создание разбивочного геодезического плана. Для этого до начала возведения надземной части здания размечают оси на цоколе и перекрытии над подвалом;

• передача по вертикали основных осей на перекрытие каждого этажа, т. е. на новый монтажный горизонт. Число основных переносимых осей зависит от конструктивных особенностей здания.

54. Преимущество крупнопанельного домостроения перед строительством зданий из кирпича очевидно. Однако значительные трудовые затраты на стройплощадках все же падают на процессы с использованием ручного труда — устройство полов, оборудование кухонь, электромонтажные и отделочные работы и т. д.

Стремление к индустриализации привело к новому направлению в домостроении — строительству домов из объемно-пространственных блоков.

В широких масштабах строительство зданий из объемных блоков началось в 1961 г. в Краснодаре, затем в Минске и ряде других городов. Стимулом к развитию этого вида домостроения явился ряд преимуществ этих домов перед крупнопанельными. К этим преимуществам относятся: изготовление объемных блокой полной заводской готовности в условиях механизированного производства со встроенной мебелью, сантехническим и электротехническим оборудованием; перенесение на завод или ДСК 85% трудовых затрат; сокращение затрат труда на стройке до 25%; уменьшение количества монтажных элементов в 4—5 раз; сокращение сроков строительства в 3—4 раза; уменьшение трудоемкости на постройке в 2,5—2,8 раза; снижение расхода бетона на 25—28%; существенное снижение накладных расходов и затрат на временные сооружения и др.

На строительной площадке выполняются работы по возведению подземной части здания и монтаж полностью готовых блоков размером на блок-комнату.

По данным Госстроя СССР, себестоимость строительства зданий из объемных блоков ниже себестоимости крупнопанельных домов.

Хронометражные наблюдения, проведенные на строительстве жилых домов в Краснодаре и Минске, показали, что время, необходимое на установку одного блока в проектное положение, в зависимости от его типа составляет 20—40 мин. Следовательно, в течение одной смены можно установить от 7 до 10 блоков, а за 10—12 рабочих дней при трехсменной работе можно смонтировать 5-этажный 60-квартирный дом. Такие темпы ранее были недосягаемы.

В настоящее время во многих странах осуществляется строительство жилых домов, общественных зданий и других объектов из объемных блоков. Потребность в недорогом жилье и стремление к сокращению сроков строительства являются факторами, способствующими развитию объемно-блочного домостроения.

В связи с технико-экономической целесообразностью строительства таких зданий в стране было намечено ввести в действие к концу девятой пятилетки 25 заводов объемно-блочного домостроения мощностью по 70— 100 тыс. м2 жилой площади в год каждый. Некоторые из этих заводов уже действуют, другие находятся в стадии строительства или ввода в эксплуатацию.

О становимся кратко на конструктивных особенностях жилых зданий из объемных блоков. Разрезка зданий на блоки может быть различной, и от нее зависят типоразмеры блок-комнат. Блоки изготавливаются одного, двух или трех типоразмеров. В основном блок-комнаты изготавливаются по так называемым краснодарской и минской технологиям. На рис. 4 приведены эти схемы блок-комнат, из которых видно, что в том и другом случае блок представляет собой пространственный пятистенный элемент. По краснодарской технологии приставным элементом коробки является наружная стеновая панель, а по минской технологии— панель пола.

Взаиморасположение блоков в плане может быть однорядное, когда длина блока равна ширине здания, или двухрядное, когда длина блока равна половине ширины дома

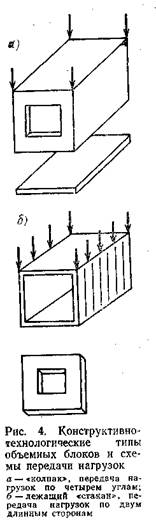

Из объемных блок-комнат возводят здания по трем конструктивным схемам: Панельно-блочной, в которой несущие блоки устанавливаются друг на друга вдоль и поперек здания через шаг, в разнообразных сочетаниях с плоскими панелями наружных и внутренних стен и плит перекрытий.

Каркасно-блочной, в которой объемные блоки, являясь самонесущими, опираются на железобетонный каркас, состоящий из колонн и ригелей.

55. Преимущества древесины: простота обработки, небольшая масса, хорошая звуко- и теплоизоляция, высокие санитарно-гигиенические свойства. Вместе с этим деревянные постройки по многим причинам считаются невыгодными. Речь идет главным образом об их пожароопасности, о расходах, на 20—30% больших по сравнению с каменными строениями. Поэтому древесные постройки применяются в основном для строительства дачных и садовых домиков, которые используются относительно недолго (20—30 лет), и для временных построек.

Различаются деревянные постройки следующих типов: рубленые, каркасные (комбинированные), щитовые. Фасады деревянных зданий обшивают досками (с окраской), отделывают асбофанерными и другими плитками или оштукатуривают (с окраской). Оштукатуривать брусчатые стены можно только после их полной осадки.

Причинами отсыревания и промокания брусчатых и рубленых стен являются: вЛага, вносимая при постройке, капиллярная сырость от грунтовых и поверхностных вод при плохом качестве гидроизоляции стен, конденсация водяных паров на поверхности и внутри ограждающих конструкций, неисправности кровли, открытий на выступающих частях, проникание атмосферной влаги в стены, протечки водопровода, канализации и др.

В индивидуальной застройке наиболее распространены рубленые дома.

Для стен используют хвойные деревья (сосну, ель, лиственницу), имеющие прямой ствол со сбегом не более 1 см на 1 м длины. Диаметр (22— 26 см) выбирают по возможности одинаковым с разницей в верхнем отрубе не более 3 см. Толщина бревен должна позволять при устройстве (рубке) сруба получить необходимую по климатическим условиям ширину продольных пазов: при расчетной температуре —20 °С — не менее 10 см, при -—30 °С — не менее 12 см, при —40 °С — 14—16 см. Ширина паза составляет примерно 2/з диаметра бревна. Длину бревен определяют в соответствии с габаритами и планировкой дома, учитывая необходимый припуск при рубке сруба с остатком (в чашку).

При рубке стен применяют свежерубленые бревна, имеющие среднюю влажность 70—80%. Они легче обрабатываются и меньше деформируются при естественной сушке в собранном виде. При снижении влажности до 15—20% (такова эксплуатационная влажность в условиях средней полосы СССР) стеновые элементы из древесины уменьшают размеры в продольном направлении до 0,1%, в поперечном — на 3—6%. Рубку начинают с укладки первого венца из более толстых бревен, стесанных на два канта (с нижней и внутренней стороны). Поскольку стены в продольных и поперечных направлениях смещены относительно друг друга на полвысоты, первый венец на двух противоположных стенах укладывают на прокладки.

Для придания стенам устойчивости венцы соединяют вертикальными шпонками длиной 10—12 см (диаметром 3—4 см), располагая их плоскости стены в шахматном порядке через 1 —1,5 м. В стенах устанавливают не менее двух шипов на расстоянии 15—20 см от краев. Отверстия для шипов по высоте должны иметь запас на осадку, т. е. быть на 1,5—2 см больше их длины. Бревна укладывают в сруб попеременно комлями в разные стороны, чтобы выдержать общую горизонтальность рядов.

Соединение бревен в углах производят двумя способами — с остатком (в чашку) и без остатка (в лапу). Таким образом выполняется пересечение наружных стен с внутренними. При рубке (в чашку) теряется за счет угловых остатков около 0,5 м на каждом бревне. Кроме того, выступающие концы бревен усложняют устройство облицовки или наружной обшивки стен. Соединение (в лапу) экономичнее, однако требует более высокой квалификации и аккуратности в работе.

Возведение стен из брусьев осуществляется с меньшими затратами труда. Индивидуальный застройщик, имея готовые брусья, может выполнить такую работу самостоятельно. В отличие от бревенчатых брусчатые стены обычно собирают сразу на подготовленных фундаментах. Если цоколь дома западающий, то слив не делают и первый венец укладывают по гидроизоляционному слою с наружным свесом над цоколем на 3—4 см. Углы первого венца соединяют вполдерева, остальные — либо на коренных шипах, либо на шпонках. Угловое соединение брусьев (впритык) непрочно; при нем создаются продуваемые вертикальные щели. Наиболее технологично соединение на коренных шипах; в этом случае пропил дерева для шипа и гнезда идет поперек волокон, а скалывание — вдоль. Кроме того, при таком соединении гнездо для шипа находится дальше от края бруса. Для предотвращения горизонтальных сдвигов брусья соединяют между собой вертикальными нагелями (шпонками) диаметром около 30 мм и длиной 200—250 мм.

В отличие от бревенчатых брусчатые стены имеют плоские горизонтальные швы, уязвимые для проникания дождевой влаги внутрь. Чтобы уменьшить их водопроницаемость, у каждого бруса с наружной стороны по верхней грани делается фаска шириной около 300 мм; наружные швы тщательно конопатят и покрывают олифой, масляной краской и т. д.

57. Печное отопление устраивают в зданиях высотой не более двух этажей. Печи выкладывают обычно из керамического кирпича. По форме в плане печи бывают квадратные, прямоугольные и круглые. Кладку печей обычно ведут на глиняном растворе и тщательно промазывают места швов кирпичей изнутри. Наружные поверхности печей оштукатуривают или отделывают изразцами. Используют также листы кровельной стали, в которые заключают печь, как в футляр.

Расположение печей должно быть тщательно продумано. Обычно стремятся их разместить так, чтобы печь отапливала две или три комнаты.

Печи обычно располагают друг над другом и не опирают на перекрытия. Легкие печи массой не более 700 кг и кухонные очаги допускается опирать непосредственно на перекрытия, при этом при деревянных перекрытиях предусматривается защита последних от возгорания. Печи надо устраивать так, чтобы между сгораемыми конструкциями здания и «дымом» (т. е. внутренней поверхностью печи или дымового канала трубы) сохранилось расстояние не менее 380 мм, когда сгораемая конструкция не защищена от возгорания, и не менее 250 мм в случае ее защищенности от возгорания (установлена обинка из асбестового картона). Топки печей рекомендуется выводить в подсобные помещения или общие комнаты. К кухонной плите часто присоединяют так называемый «щиток» — кирпичную стенку с размещенными в ней в несколько оборотов дымовыми каналами. Эта стенка может обогревать какое-либо смежное помещение, например санитарный узел.

Для отвода дыма от печей и кухонных очагов в кладке внутренних стен оставляют вертикальные каналы (дымоходы), которые заканчиваются дымовыми трубами. В деревянных зданиях дымовые трубы делают отдельно стоящими (коренными) или непосредственно над печью (т. е. насадными).

При установке печей в деревянных домах, а также в каменных с деревянными перекрытиями и перегородками необходимо устраивать так называемые разделки и отступки в тех местах, где деревянные части соприкасаются с печами, дымовыми трубами или дымовыми каналами в стенах (рис. 15.2, а).

Разделки — это утолщения в кладке печей или дымоходов, которые позволяют создать малотешюпроводный слой между сгораемым элементом и нагретой частью печи или дымохода.

Отступной называют зазор между поверхностью нагретой части печи или дымохода и прилегающей стеной или перегородкой.

Для обеспечения тяги дымовые трубы выводят над крыщей или покрытием.

В современном строительстве наибольшее распространение получило водяное отопление. Радиаторы отопления устанавливают под окнами в специальных нишах, которые в кирпичных и блочных стенах имеют глубину не более 130 мм. Широко используют в крупносборном строительстве панельные и воздушные системы отопления.

В панельной системе нагревательные приборы состоят из стальных трубчатых элементов, замоноличенных в бетонные панели. Однако ремонт панельного Отопления весьма затруднителен.

В воздушной системе отопления, которая совмещается с приточной вентиляцией, теплоносителем является воздух, который проходит в приточной камере необходимую обработку, и, нагретый до нужной температуры, подается в помещение.

57. Соблюдение и выполнение противопожарных требований строительных норм и правил, других нормативных документов при проектировании и строительстве объектов является основой для обеспечения пожаро-и взрывобезопасности зданий и сооружений, гарантированной защиты и эвакуации людей при возможном пожаре. Основополагающим документом здесь является СНБ 2.02.01-98* «Пожарно-техническая классификация зданий, строительных конструкций и материалов».

Для обеспечения необходимой защиты объектов при разработке нормативных документов, проектировании и строительстве зданий и надзоре во время строительства принята следующая структурно-логическая схема (функциональные блоки I-X):

I. Ограничение или исключение горячей среды;

II. Предотвращение образования источников зажигания;

III. Обеспечение эвакуации людей, животных и материально-технических ценностей;

IV. Обеспечение устойчивости зданий и сооружений, их огнестойкости за счет объемно-планировочных и конструктивных решений;

V. Предотвращение (исключение) путей распространения пожара.

VI. Обнаружение и локализация пожара;

VII. Обеспечение ликвидации (тушения) пожара, спасения людей и работы пожарных подразделений;

VIII. Решение организационно-технических мероприятий;

IX. Защита окружающей среды от последствий пожара, предотвращение вредного воздействия.

Функциональные блоки имеют свои подсистемы, объединяющие и группирующие соответствующие противопожарные мероприятия.

Выполнение условий блока I по ограничению (исключению) горючей среды определяется заданием на проектирование, функциональным назначение объекта, технологией производства (для зданий и сооружений промышленного назначения) или складирования, прямопропорционально зависит от количества пожарной и взрывопожарной нагрузки в виде оборудования, веществ, материалов, конструкций, мебели и т.п., размещенных в зданиях, сооружениях и помещениях.

II. Предотвращение образования источников зажигания достигается:

- за счет правильного определения категории зданий и помещений от пожарной и взрывопожарной опасности;

- обеспечением требуемых нормами противопожарных разрывов при размещении аппаратов и установок, работающих с применением открытого огня по отношению к соседним зданиям и сооружениям;

- устройством заземлений для исключения образования статического электричества и др.

III. Обеспечение эвакуации людей, животных и материально-технических ценностей.

Согласно ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования» безопасность людей должна быть гарантирована при любых обстоятельствах с учетом безусловного выполнения противопожарных требований, норм и правил при проектировании, строительстве и эксплуатации объектов, зданий и сооружений.

В этой связи своевременная и организованная эвакуация людей в случае пожара является одной из главных задач в решении жизнеобеспечения людей.

Эвакуационные пути и выходы должны обеспечивать при пожаре безопасную и своевременную эвакуацию людей.

Это обеспечивается при соблюдении условий безопасности:

tр ≤ tнб , (2.1.)

где: tр – расчетное время эвакуации людей из помещений, коридоров, лестничных клеток и зданий в целом, зависящие от размеров эвакуационных путей и параметров движения; измеряется в минутах, определяется специальным расчетом.

tнб - необходимое время эвакуации, в течение которого человек должен покинуть помещение, здание или сооружение, не подвергаясь опасному для жизни и здоровья воздействию пожара (в минутах). Определяется по нормам, справочным данным или расчетом исходя из времени достижения опасными факторами пожара критических значений.

Поэтому при проектировании эвакуационных путей особое внимание необходимо обращать на:

- количество и параметры эвакуационных путей из каждого помещения и здания в целом;

- количество, размещение и суммарную ширину эвакуационных выходов;

- минимальную и максимальную ширину эвакуационных путей и выходов;

- протяженность путей эвакуации;

- конструктивное исполнение эвакуационных путей и выходов;

- отсутствие препятствий на путях эвакуации;

- исключение сгораемой отделки;

- обеспечение путей эвакуации необходимой освещенностью и дымоудалением.

Выходы являются эвакуационными, если они ведут из помещений:

а) первого этажа наружу непосредственно или через коридор, вестибюль, лестничную клетку;

б) любого этажа, кроме первого, в коридор, ведущий на лестничную клетку или непосредственно в лестничную клетку ( в том числе через холл). При этом лестничные клетки должны иметь выход наружу непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями;

в) в соседнее помещение на том же этаже, обеспеченное выходами, указанными в подпунктах «а» и «б».

Выходы наружу допускается через тамбуры.

Эвакуационные выходы должны располагаться рассредоточено.

Из помещения площадью 300 квадратных метров ( в подвале или цокольном этаже) может быть один эвакуационный выход, если в нем постоянно находится не более пяти человек.

Если от 6 до 15 человек, то второй выход через люк размерами 0,6 х 0,8 м с вертикальной лестницей или через окно размерами не менее 0,75 х 1,5 м с приспособлением для выхода, более 15 человек - следует предусматривать не менее двух эвакуационных выходов.

Из расположенного на любом этаже помещения с одновременным пребыванием в нем не более 50 чел., если расстояние от наиболее удаленной точки пола помещения по путям эвакуации до указанного выхода не превышает 25 м.

Количество эвакуационных выходов из здания должно быть не менее количества эвакуационных выходов с любого этажа здания.

Двери на путях эвакуации должны открываться по направлению выхода из здания.

Допускается предусматривать открывание дверей вовнутрь:

- при входе в воздушную зону (за исключением дверей, ведущих в воздушную зону лестничных клеток типа Н1);

- при входе на площадки лестниц 3 типа;

- из зданий и помещений с одновременным пребыванием не более 15 чел. (кроме помещений парильных саун);

- из кладовых площадью не более 200 м2 и помещений санитарных узлов.

Устройство винтовых лестниц, разрезных площадок, забежных ступеней, раздвижных и подъ­емных дверей и ворот, а также вращающихся дверей и турникетов на путях эвакуации не допус­кается.

Высота путей эвакуации и дверей в свету должна быть не менее 2 м.

Высоту дверей и проходов, ведущих в помещения без постоянного пребывания в них людей, а также в подвальные, цокольные и технические этажи, допускается уменьшать до 1,9 м, а дверей, являющихся входом на чердак или выходом на бесчердачное покрытие ¾ до 1,5 м.

Ширина наружных дверей лестничных клеток и дверей при выходе в вестибюль должна быть не менее расчетной ширины марша лестницы.

Двери лестничных клеток в открытом положении не должны уменьшать нормируемую ширину лестничных площадок и маршей.

При дверях, открывающихся из помещений в общие коридоры, за ширину эвакуационного пути по коридору следует принимать ширину коридора в свету, уменьшенную:

- на половину ширины дверного полотна ¾ при одностороннем расположении дверей;

- на ширину дверного полотна ¾ при двустороннем расположении дверей.

Ширина марша лестницы должна быть не менее ширины эвакуационного выхода (двери) с наиболее населенного этажа в лестничную клетку, но не менее 1 м, за исключением специально оговоренных случаев.

Ширина лестничных площадок должна быть не менее ширины марша, а перед входами в лифты с распашными дверями ¾ не менее ширины марша и половины ширины двери лифта, но не менее 1,6 м.

Расчет суммарной ширины эвакуационных выходов из раздевальных при гардеробных, расположенных отдельно от вестибюля в подвальном или цокольном этаже, следует выполнять исходя из числа людей перед барьером, равного 30 % количества мест в гардеробной.

Ширину тамбуров и тамбур-шлюзов следует принимать больше ширины проемов не менее чем на 0,5 м (по 0,25 м с каждой стороны проема), а глубину ¾ более ширины дверного или воротного проема на 0,2 м, но не менее 1,2 м.

При движении людей по коридорам, холлам, фойе, лестничным клеткам, а также при входе в здание (через крыльцо, тепловые тамбуры, вестибюли) должны предусматриваться мероприятия по предотвращению скольжений и возможных падений.

В полу на путях эвакуации не допускаются перепады высот менее 0,45 м и выступы, за ис­ключением порогов в дверных проемах высотой не более 0,06 м. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы, при этом эти ступени (пандусы) должны отличаться по цвету и контрастности от других конструкций покрытия пола, за исключением специально оговоренных случаев.

Устройство порогов у выходов из подвалов и перепадов в уровне пола не допускается, за исключением маслоподвалов, где на выходах должны быть пороги высотой 0,3 м со ступенями или пандусами.

В случае перепада высоты галереи или эстакады необходимо в проходе предусматривать пандус с уклоном не более 12° или лестницу с уклоном не более 1:1. Расстояние от начала или конца пандуса или лестницы до двери должно быть не менее 1,5 м.

Наружные эвакуационные двери зданий (в том числе двери выходов на лестницы 3 типа) не должны иметь запоров, которые не могут быть открыты изнутри при пожаре.

В случаях необходимости устройства запоров на дверях по условиям сохранности ценностей допускается устройство электромагнитных замыкателей, срабатывающих вручную, дистанционно и автоматически (от установок пожарной автоматики).

57. Общественные здания и их комплексы – это искусственная среда, в которой протекают один или несколько процессов общественной жизнедеятельности людей; это ограниченное строительными конструкциями пространство, предназначенное для кратковременного или длительного пребывания в нем людей и защиты их от воздействий природных факторов. Главным фактором, основой объемно-планировочного решения общественных зданий и сооружений являются функциональное назначение, т. е. та общественная деятельность человека, ради которой строится здание. Любому процессу как единому циклу свойственны особенности, которые зависят от его функционально-технологического характера, количества участвующих в нем людей, необходимого благоустройства, оборудования, мебели и в целом от организации внутреннего пространства.

При проектировании крупных общественных зданий, общественных и общественно–торговых центров, характеризующихся множеством разнообразных внутренних пространств, целесообразно проводить так называемое функциональное зонирование, т. е. разбивку на зоны из однородных групп помещений, исходя из общности их функционального назначения и внутренних взаимосвязей. Общественные здания предназначены для временного пребывания людей в связи с осуществлением в них различных и многообразных функциональных процессов отдыха, быта и труда – обучение, спорт, развлечения, зрелища, питания, медицинское обслуживание, торговля, управление и т. п. В соответствии с назначением общественные здания разделяют на различные виды – учебные, общественного питания, зрелищные, лечебные и др.

Основные функции общественных зданий:

1) создание условий для разнообразных видов общения и общественного обслуживания жителей городов и сел;

2) обеспечение повседневных, периодических и эпизодических потребностей жизнедеятельности населения (досуг и отдых, личное потребление товаров и услуг, духовные потребности).

Функциональная структура общественных зданий состоит из трех основных частей: рекреационно-оздоровительной, хозяйственно-бытовой и производственной. Помещение здания должно наиболее полно отвечать тем процессам, которые в нем осуществляются. Соответствие помещения тот или иной функции достигается только тогда, когда в нем создаются оптимальные условия для человека, т. е. пространство отвечает выполняемому в помещении функционально-технологическому процессу. Совокупность всех элементов и условий, характеризующих функционально-технологические процессы, определяет пространственную организацию, размеры и формы зданий и сооружений. Для каждого вида общественных зданий характерен свой функционально-технологический процесс, на основе которого предъявляются к проектированию определенные требования. Итак, функционально-технологический процесс – это осуществление во времени и пространстве главной функции здания, при котором она разделяется на систему главных и подсобных функций на всех пространственных уровнях здания.

57. ПЛАНИРОВКА НАСЕЛЁННЫХ МЕСТ - рациональное взаимное размещение промышленных предприятий, жилой застройки, зеленых насаждений и зон отдыха с целью создания для населения наиболее благоприятных условий быта, труда и отдыха.

Территория для населенного пункта оценивается при разработке проекта районной планировки с учетом генеральной и региональной схемы развития производительных сил и схемы размещения населения. При этом принимаются во внимание природно-климатические особенности и сложившаяся структурно-планировочная организация территории региона.

Важное гиг. значение имеет зонирование территории населенных пунктов по видам ее использования. Выделяют следующие зоны: 1) селитебную - для размещения жилых микрорайонов, общественных центров (административных, научных, учебных, медицинских, спортивных и др.), зеленых насаждений общего пользования (парков, садов, скверов); 2) промышленную - для промышленных предприятий и связанных с ними объектов; 3) коммунально-складскую - для баз и складов, гаражей, трамвайных депо, троллейбусных и автобусных парков и др.; 4) внешнего транспорта - для размещения транспортных устройств и сооружений пассажирских и грузовых станций, портов, пристаней; 5) зону отдыха. Большое значение имеет правильное взаимное расположение этих зон с учетом организации санитарно-защитных зон и разрывов между селитебной и другими зонами. Селитебная зона должна размещаться на более благоприятных по природно-климатическим условиям территориях, с наветренной стороны и выше по течению рек по отношению к промышленным и другим объектам, к-рые могут оказывать неблагоприятное влияние на условия жизни населения. Основным структурным элементом селитебной зоны городов и поселков городского типа является микрорайон. В его пределах размещаются жилые здания, учреждения и предприятия обслуживания повседневного пользования (детские дошкольные учреждения, школы, аптеки, продовольственные магазины, приемные пункты предприятий бытового обслуживания). Показателем эффективности использования селитебной территории является плотность жилого фонда (количество квадратных метров общей площади квартир, приходящихся на 1 га территории жилого района), к-рая устанавливается строительными нормами в зависимости от этажности застройки и климатогеографических особенностей местности.

Размещение промышленных предприятий основывается на принципе специализации и кооперирования их на основе комплексного использования сырья и отходов производства, энергетического, транспортного хозяйства и инженерного оборудования. При размещении зоны внешнего транспорта предъявляются требования по ограничению шума и вибрации, уменьшению напряжения электромагнитных полей, снижению загрязнения атмосферного воздуха, водоемов и почвы. При планировке населенных мест должны быть предусмотрены также зеленые зоны, служащие для организации отдыха населения, улучшения микроклимата, состояния воздушного бассейна.

В основу П. н. м. в сельской местности положены те же принципы, что и при строительстве городов, однако с обязательным учетом специфики с. -х. труда и природных условий местности.

Органы государственного сан. надзора осуществляют контроль за соблюдением норм и правил планировки и благоустройства населенных мест, принимают участие в разработке проектов районной планировки и генеральных планов городов и других населенных мест.

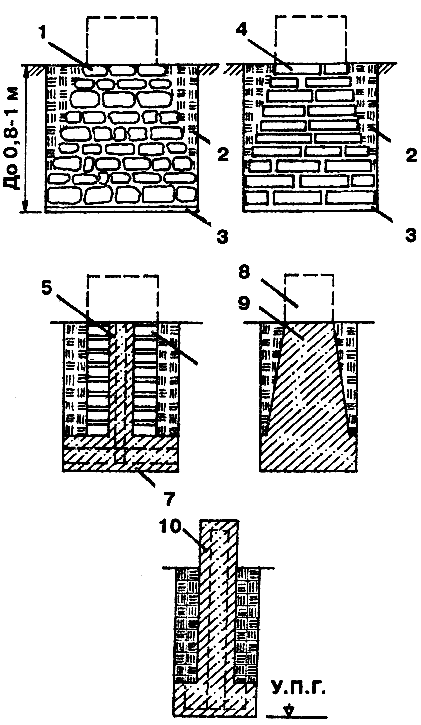

57. Л енточные фундаменты возводят по всему периметру несущих стен (внутренних и наружных) и на всю глубину разработки грунта. Это самый распространенный вид фундаментов, конструкция которого проверена на протяжении многих веков. Для устройства таких фундаментов используют бутовый камень, кирпич, сборные фундаментные блоки заводского изготовления, монолитный бетон и т.п. Ширина ленточных фундаментов должна быть не меньше толщины стен. Но часто, этого бывает недостаточно, чтобы получить площадь, необходимую для обеспечения несущей способности основания. Увеличивать же ширину фундамента на всю его высоту экономически невыгодно. Поэтому, для того чтобы увеличить площадь основания дома, часто основания фундаментов делают с расширением в нижней части (рис.1). Трапеция является оптимальной формой сечения ленточного фундамента по восприятию нагрузки от сооружения. При этом, если углы наклона боковых граней кирпичных фундаментов равна 30°, а бетонных - 45°, не возникает опасных растягивающих и скалывающих напряжений на именно боковых гранях фундамента. Кроме того, расширенная часть препятствует вытаскиванию фундамента из земли, нейтрализуя касательные силы морозного пучения.

1 - бутовая кладка с наклонными стенами; 2 - засыпка вынутым грунтом; 3 - песчаная подушка; 4 - кирпичная кладка с наклонными стенами; 5 - железобетонный сердечник, жестко связанный с опорной плитой; 6 - кирпичная кладка с вертикальными стенами; 7 - железобетонная опорная плита; 8 - цоколь; 9 - монолитный бетон; 10 - монолитный железобетон

Ленточные фундаменты обычно возводят при строительстве зданий с тяжелыми (кирпичными, каменными) стенами и перекрытиями, а так же в тех случаях, когда под домом сооружают подвал или теплое подполье. Возможно и целесообразно возведение ленточных фундаментов при мелком их заложении на сухих непучинистых грунтах даже для легких зданий. Ленточные фундаменты в этих условиях становятся как бы заглубленным цоколем и по расходу материалов и трудозатратам приближаются к столбчатым фундаментам. На пучинистых глубокопромерзающих грунтах устройство ленточных фундаментов трудновыполнимо и экономически неоправданно. Самым существенным недостатком ленточных фундаментов является их материалоемкость, что существенно повышает стоимость нулевого цикла здания.

63. Некачественное выполнение железобетонных поясов в фундаментах снижает их жесткость в вертикальной плоскости, увеличивает неравномерность осадки фундаментов, что приводит к увеличению чувствительности здания и сооружения к неравномерным осадкам фундаментов. Поэтому, при возможности (по согласованию с проектной организацией), железобетонные пояса лучше заменить армированными швами, не требующими уход за ними как в зимнее, так и в летнее время.

Отсутствие или некачественное выполнение горизонтальной гидроизоляции стен вызывает при эксплуатации повышение влажности стен.

Для горизонтальной гидроизоляции нельзя применять рулонные материалы на бумажной основе, пропитанные нефтепродуктами (рубероид, пергамин), так как они быстро разрушаются под воздействием микробов и теряют свои гидроизоляционные свойства. Дольше служит толь (картон, пропитанный каменноугольной смолой, более устойчивой к микробам), но и он не является гнилостойким. Для горизонтальной гидроизоляции фундаментов следует применять рулонные материалы гнилостойкие, имеющие длительный срок службы.

Для горизонтальной гидроизоляции фундаментов под кирпичные столбы с целью увеличения сцепления столбов с фундаментами обычно применяют жирный цементно-песчаный раствор состава 1:1 или 1:2 без или с добавкой, повышающей водонепроницаемость цементного раствора.

Если при агрессивных подземных водах не сделать вертикальную гидроизоляцию фундаментов, то это приведет к сокращению срока службы фундаментов.

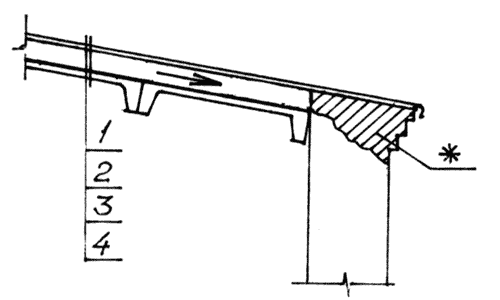

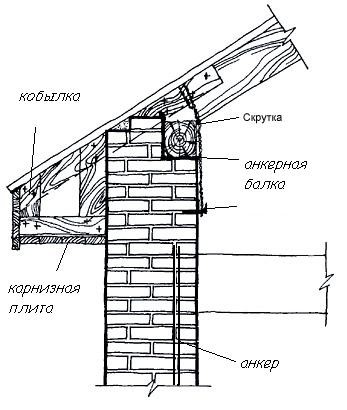

65. 65.Карнизами называют горизонтальные профилированные выступы стены, предназначенные для отвода попадающих на ограждающие конструкции здания вод.

66.

68. -венчающие

69. -главные

70. -поясок

71. -промежуточный

73. 66. Железобетонные перемычки предназначены для перекрытий дверных, оконных проемов жилых, общественных зданий.

74. Маркировка перемычек включает в себя три группы букв и цифр. Первая группа обозначает тип поперечного сечения перемычки и округленное значение ее длины. Вторая указывает на класс напрягаемой арматуры (у предварительно напряженных перемычек) и значение расчетной нагрузки. В третьей группе указываются дополнительные характеристики.

75. Перемычки изготавливаются из тяжёлого бетона. Допускают применение перемычек в перекрытии проёмов в стенах из природных и искусственных камней. Перемычки повышают прочность здания, которое построено на основе ЖБИ

77. 67.

78. .

79. а)на наружные стены

80. б)на внутренние

82. 70. Перекрытия необходимы для разделения здания по высоте на этажи. Такие конструктивные элементы воспринимают нагрузки от находящихся в здании людей и оборудования, Являются горизонтальными диафрагмами жесткости, дающих устойчивость здания в целом, а также обеспечивают тепло- и звукоизоляцию помещений.

84. Перекрытия должны удовлетворять следующим требованиям:

85. - Обладать достаточной прочностью и жесткостью, чтобы выдерживать как нагрузку от собственного веса, так и полезную (статическую и динамическую). Величина полезной нагрузки на 1 м2 перекрытия устанавливается в зависимости от назначения помещения и характера его оборудования.

86. - Перекрытие должно быть жестким, т.е. под действием нагрузок не давать прогибов, превышающих допустимые нормами величины.

87. - Перекрытие должно выполняться из возможно меньшего числа стандартных или типовых деталей, собираемых на месте строительства при помощи механизмов, с минимальной затратой времени и ручного труда. Они должны быть удобными по форме и весу для транспортировки и сборки.

88. - При конструировании перекрытия должна предусматриваться достаточная степень его звукоизоляции, величина которой устанавливается нормами или специальными указаниями по проектированию зданий того или иного назначения. Звукоизоляционные требования определяются местоположением перекрытий (чердачное, междуэтажное, надподвальное) и функциями разделяемых помещений. Перекрытия должны обеспечивать звукоизоляцию как от ударного, так и воздушного шума.

89. - Перекрытия, разделяющие помещения с различной температурой, например отделяющие холодный подвал от первого этажа или чердак от верхнего этажа, должны удовлетворять требованиям теплозащиты. Сопряжение перекрытий с наружными стенами необходимо конструировать таким образом, чтобы не создавались так называемые мостики холода, через которые может происходить утечка тепла, вызывающая образование конденсата. По теплотехническому режиму выделяют перекрытия надподвальные и чердачные.

90. - Материал и конструкцию перекрытия необходимо выбирать с учетом обеспечения необходимой в каждом конкретном случае степени огнестойкости здания.

91. - Перекрытия должны иметь минимальную высоту, т.к. увеличение ее влечет за собой увеличение объема (кубатуры) здания и, следовательно, его стоимости. Высотой перекрытия считается разность отметок уровня чистого пола и потолка нижележащего этажа. А при открытых балках - нижней их грани.

92. - В некоторых случаях к перекрытиям предъявляются специальные требования.

93. По своему конструктивному решению несущую часть перекрытий можно разделить на:

94. - балочные, стоящие из несущей части (балок) и заполнения (наката);

95. - безбалочные, выполняемые из однородных элементов (плит-настилов или панелей-настилов).

96. Технология возведения перекрытий предусматривает три варианта: сборный, монолитный или сборно-монолитный.

97. В зависимости от местоположения перекрытия разделяются на междуэтажные, чердачные и надподвальные.

98. В зависимости от материала основного несущего элемента балочные перекрытия бывают по деревянным или стальным балкам. Перекрытия по деревянным балкам сравнительно дешевы, но мало индустриальны, а также имеют ряд других недостатков: сгораемость, возможность загнивания отдельных элементов и сравнительно невысокая прочность. Поэтому такие перекрытия применяют главным образом при строительстве деревянных зданий, каменных малоэтажных зданий и сооружений вспомогательного и временного характера.

99. Междубалочное заполнение перекрытий является ограждающим (звуко- или теплоизолирующим) элементом, образует ровную поверхность потолка и иногда воспринимает полезные нагрузки от пола. Заполнение обычно делают многослойным, причем каждый слой имеет свое назначение и выполняется из соответствующих материалов.

100. Главными преимуществами железобетонных перекрытий являются их долговечность, прочность и несгораемость. Железобетонные перекрытия бывают монолитными, изготавливаемыми на месте, и сборными, собираемыми из элементов заводского производства.

101. Монолитные железобетонные перекрытия применяются при строительстве крупных уникальных общественных и промышленных зданий и сооружений, при наличии весьма значительных, в первую очередь динамических, нагрузок. А также в тех случаях, когда перекрытия являются основными элементами, обеспечивающими общую пространственную жесткость здания, и тогда, когда оно имеет сложную в плане форму, вследствие чего типовые конструкции сборных перекрытий применены быть не могут.

102. В общественных и жилых зданиях массового строительства применяют для несущей части перекрытий унифицированные сборные железобетонные плиты и панели. Их можно подразделить на конструкции, устраиваемые из мелкоразмерных и крупноразмерных элементов. Первые применяют главным образом при индивидуальном строительстве и строительстве малоэтажных зданий, вторые - в условиях современного массового индустриального строительства многоэтажных зданий. Преимущества крупнопанельных перекрытий (размером с комнату) заключаются главным образом в малом количестве монтажных элементов и отсутствии между ними стыков, что упрощает отделку потолка и повышает звукоизолирующие свойства перекрытия.

103. В современной практике строительства применяется несколько типов железобетонных плит-настилов, различающихся по типу поперечного сечения (многопустотные, ребристые и сплошные) и способу армирования (с обычной или предварительно напряженной арматурой).

104. Ребристые настилы изготавливают с ребрами в одном или двух направлениях со сплошной плитой в верхней части. Такая плита хорошо работает на изгиб, но из-за выступающих вниз балок образует неплоский потолок, что ограничивает ее использование в жилых зданиях. Они находят применение в чердачных покрытиях.

105. В крупноблочных и кирпичных зданиях роль жестких дисков перекрытий состоит в восприятии всех приходящихся на них вертикальных и горизонтальных нагрузок, а также в обеспечении единства в восприятии силовых усилий вертикальными несущими элементами зданий. Поэтому все плиты настилы имеют анкерные стальные связи друг с другом и с несущими стенами.

106. В завершение этого краткого обзора остановимся на новом типе перекрытий, недавно появившихся на отечественном рынке, - перекрытиях из полистиролбетона.

107. Перекрытия из полистиролбетона

108. На основе полистиролбетона разработаны три системы перекрытий: монтажная (несущие балки и заполняющие элементы - плиты перекрытия), полумонтажная (монтажные плиты и наливной слой - из железобетона) и монолитная система (по профнастилу).

109. Плиты перекрытия делаются на заказ и в основном выпускаются для пролетов длиной до 4,0 м (толщиной 140 мм и весом 150 кг/м2), длиной 4,0 - 5,0 м (толщиной 180 мм и весом 190 кг/м2) и длиной 5,0 - 6,0 м (толщиной 220 мм и весом 230 кг/м2). По специальному заказу могут быть изготовлены плиты и других размеров.

110. Из полистиролбетона выпускаются также и кровельные плиты. Основным свойством плит перекрытия и кровельных плит из полистиролбетона является их небольшой вес, что обуславливает малые нагрузки на несущий каркас и фундамент здания. Кроме того, их характеризует высокие физические, термические и акустические свойства, а также легкость монтажа.

113. 71. Чердачные перекрытия отделяют жилой этаж от чердака. Последний в жилых домах устраивают чаще неутепленным.. Основные силовые воздействия на чердачные перекрытия оказывают масса установленного на них инженерного оборудования, нагрузка, передающаяся в местах опирания элементов крыши и возникающая от периодического пребывания эксплуатационного персонала. На чердаках нет источников бытового шума и нет необходимости иметь пол. Таким образом главным фактором, определяющим конструкцию чердачного перекрытия, становятся его теплозащитные качества. Они необходимы для того, чтобы исключить большие потери тепла жилыми помещениями в зимнее время и излишнее его поступление в летнее.Устраиваемый исходя из этого теплоизоляционный слой нужно защитить от конденсационного увлажнения. Слой пароизоляции, который располагают под теплоизоляционным слоем.Для чердачных перекрытий определенное значение приобретает степень их воздухопроницаемости, поскольку перепад между температурой воздуха в жилых помещениях и чердака может быть значительным. В этих условиях воздух жилых помещений под влиянием теплового подпора будет проникать через сквозные поры и неплотности на чердак, увеличивая общие теплопотери. Холодный воздух чердака, в свою очередь, под влиянием ветрового подпора при утепляющем слое, имеющем сквозные поры, может достигать подстилающих его несущих элементов перекрытия и вызывать их промерзание. Во избежание этих явлений по утеплителям, имеющим сквозные поры, укладывается слой, обладающий высокой воздухонепроницаемостью. Этот слой одновременно защищает утеплитель от случайных повреждений в ходе эксплуатации. Очень важно не допускать образование мостиков холода, возникающих в результате того, что термическое сопротивление материала балок обычно значительно ниже термического сопротивления материала межбалочного заполнения. Если такие балки пересекают всю толщу перекрытия, возникает необходимость их утепления.Расчет и конструирование несущих элементов чердачных перекрытий основываются на тех же принципах, что и междуэтажных. Чердачные перекрытия могут увлажняться в результате протекания кровли или капели, обусловленной возникновением конденсата на холодных поверхностях крыш. Последнее может происходить в результате проникания на чердак из жилых этажей влажного теплого воздуха через неисправные каналы вентиляции или различные незакрытые проемы. Ко всем элементам чердачного перекрытия со стороны чердака необходимо обеспечивать доступ для систематического осмотра и устранения дефектов.

115.

117. Чердачное перекрытие укладывается в несколько ином порядке. На доски сначала стелят пергамин, потом утеплитель, сверху накрывают горбылем (для удобства ходить по чердаку во время ремонта). Толщина балок для чердачного перекрытия должна быть не менее 1/24 ее длины (например, балка имеет длину 600 см, значит толщина должна быть 600 : 24 = 25 см).

119. 72.Надподвальное перекрытие имеют теплоизоляционный слой,но пароизоляционный в этом случае располагается над утеплителем

121.

122. -цемент.песч. стяжка б=15-30 мм

123. -утеплитель по расчёту

124. -пароизоляция 1 сл рубероида на битумной мастике-4 мм

125. -ж/б плита б=220 мм

127. 73.Перекрытия в сан узлах и во влажных помещениях (в прачечных должны быть водонепр.,они имеют гидроизоляцию из 2-3 слоёв гидроизола на битумной мастике)

128.

129. -керамич.плитка-15 мм

130. -цем.песч. стяжка-30 мм

131. -2-3 сл рубероида на битумной мастике-8-12 мм

132. -ж/б плита перекрытия

134. 74.Пол-многослойная конструкция,состоящая из следующих слоёв.

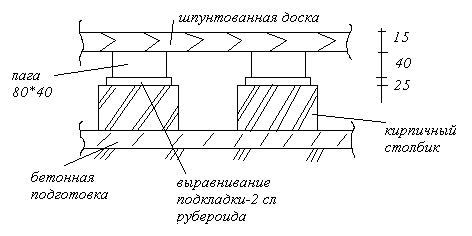

135. Дощатые полы могут быть уложены по грунту или плите перекрытия.

136. Шпунтованные доски прибивают к лагам (деревянным подкладкам), которые опираются на кирпичи

137. или на звукоизоляционные прокладки,если по плите

138.

139. Полы из керамической плитки.Покрытие выполняется из плитки различной по цвету, рисунку, размеру и форме. Укладывают по выравненному бетонному основанию на цементную стяжку. Полы прочные, водостойкие,декоративные, но холодные.

141. 75.

142.

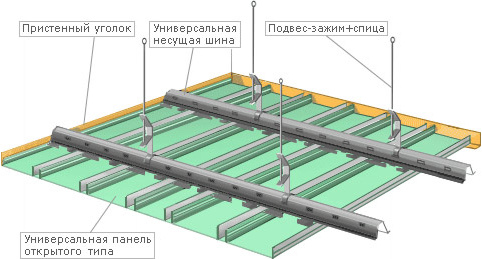

143. Подвесные потолки-декоративно-отделочный экран закрепленный к перекрытию здания.

144. Функции:акустические,осветительные,архитектурно-декоративные,огнезащитные,теплоизоляционные.

145. Потолочные плиты выполняют из минеральных материалов, металлов, гипса, пластмасс и дерева.

146. 1)из минеральных материалов являются экологически чистыми натуральными изделиями в основу которых заложено сырьё-камень,например изделия из базальтового волокна.Такое сырьё обладает хорошей противопожарной защитой.

147. 2)металлические панели выполняются из алюминиевых сплавов с заполнением внутренней полости звукопоглощающим материалом, с различными вариантами лакокрасочного покрытия и перфорацией,что создает разнообразные оформительские возможности.

148. 3)из гипса отличаются ослепительно белым цветом,они огнестойки,влагоустойчивы,обладают хорошей звукоизоляцией.

149. 4)из древесины в натуральном виде и модефицированная в виде многослойной фанеры или фибролита

150. 5)пластмассы в основном используются для устройства святящихся подвесных потолков.

151. Скрытая часть подвесных потолков-несущая конструкция,при помощ которой его лицевая поверхность крепится к перекрытию здания.

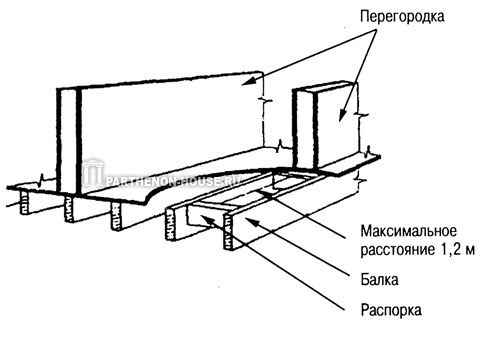

153. 76.Крепление перегородки к потолку осуществляется специальной скобой, закладываемой в шов между панелями перекрытий, или с помощью стальных пластин. Для этого в плите делают зарубки глубиной 10-15 мм, а вверху панелей-перегородок для пластин устраивают пазы глубиной 6-7 мм. Пластинки помещают в подготовленные для них пазы и верхним концом вводят в зарубку в плите перекрытия, а затем гвоздем или шурупом крепят к бруску верхней обвязки каркаса панели. С каждой строны перегородки ставят по 2-3 пластинки.

154. Панели крепят к стенам с помощью скоб или ершей,забиваемых в заложенные в стену деревянные антисептированные вкладыши.

155. Панели-перегородки, примыкающие друг к другу, поверху скрепляют между собой стальными накладками.

156.

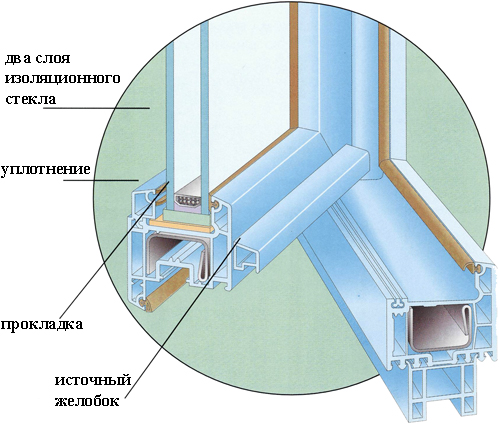

157. 77. Оконный блок с раздельными переплетами включает по существу два оконных переплета с распашными створками, и оба этих оконных переплета помещены в одну оконную коробку. Вспомните - когда-то были рама зимняя и рама летняя, рама наружная и рама внутренняя. Наружная рама была летней, она служила летом

158. и открывалась чаще всего наружу (но иногда и внутрь).

159. А зимняя рама была внутренняя, которую устанавливали в оконную коробку на зиму для утепления. Эта рама могла относиться к окнам неоткрываю-щимся, и тогда ее обязательно удаляли весной. А если створки внутренней рамы открывались,

160. то ее можно было и не вынимать на лето.

161. Расстояние между стеклами наружной и внутренней рам было равно 123 мм (по отечественным нормам), и в пространстве между рамами помещали вату, или мох, или даже водоотнима-ющие средства для предотвращения запотевания стекол.

162.

164. 78. Наслонные системы представляют собой ряд параллельно расположенных наклонных балок (так называемых стропильных ног), опирающихся нижним концом через подстропильные брусья (мауэрлаты) на наружные и внутренние продольные стены. Расстояние между смежными стропильными ногами принимают в соответствии с конструкцией и несущей способностью нижней, поддерживающей кровлю части крыши — обрешетки. При сплошных или брусчатых разреженных обрешетках оно принимается от 1,2 до 2 м. Для создания опоры под «стропильные ноги в пределах чердака создают конструкции, состоящие из продольного конькового прогона, уложенного по ряду стоек, опирающихся на внутренние опоры здания.

165.

167. 79. Лестничные марши и площадки монтируют по мере возведения стен здания. Промежуточную площадку и первый лестничный марш устанавливают по ходу кладки внутренних стен лестничной клетки, вторую (этажную) площадку и второй лестничный марш - по окончании кладки этажа. До начала монтажа площадок и лестничных маршей проверяют их размеры. Затем размечают места установки, наносят на площадку опирания слой раствора и устанавливают лестничную площадку. Сразу же после выверки площадки монтируют очередной лестничный марш. Это позволяет отрегулировать взаимное положение лестничного марша и площадки до схватывания раствора. Лестничный марш подают краном с помощью вилочного захвата и четырехветвевого стропа с двумя укороченными ветвями, которые при подъеме придают лестничному маршу наклон немного больше проектного.

169. 80. Существуют наружные и внутренние стоки воды. Избыточная вода в наружных водосточных желобах может стекать в случае необходимости через слив лотка. Во внутренних водостоках для этой цели должны предусматриваться специальные меры. Наружный отвод воды в теплых и холодных Кровлях осуществляется традиционными методами. По способу крепления различают подвешенные, вертикальные и горизонтальные водосточные желоба, по форме — полукруглые и коробчатые. С точки зрения строительной физики различают холодные и теплые внутренние водостоки. Холодный внутренний водосток образуется, если водосточный желоб лежит вне тепловой зоны, обусловленной влиянием нижерасположенных помещений; теплый внутренний водосток располагается непосредственно в тепловой зоне влияния помещения Кровельные желоба должны устраиваться с наклоном. Повышенные скорости течения воды препятствуют засорению, коррозии и обледенению. Закрытый наружный водоотвод устраивается без визуально заметных желобов. Утепленные желоба должны иметь аварийный сток с целью исключить при авариях увлажнение покрытий и наружных стен.

170.

171. 8 1.При небольших выступах карниза за поверхность стены его устраивают путем постепенного выпуска нескольких рядов кирпичей 5-6 см каждый ряд.Промежуточные карнизы,имеющие меньший вынос,устраивают на уровне междуэтажных перекрытий,иногда под оконными и дверными проемами-они имеют меньшии вынос и называются поясками.Иногда устраивают отдельные карнизы над проемами окон дверей -сандрики

176. 8 2.Если стена здания выводится не сколько выше венчающего карниза,то эта часть стены называется парапетом.

178. 1 - основной гидроизоляционный ковер;

179. 2 - дополнительные слои гидроизоляционного ковра;

180. 3 - бортик;

181. 4 - защитный фартук из оцинкованной стали;

182. 5 - костыль;

183. 6 - дюбельный гвоздь;

184. 7 - металлическое ограждение;

185. 8 - стена;

186. 9 - доборный утеплитель.

188. 83.Эксплуатируемые крыши устраивают над теплыми и холодными чердачными крышами,над техническими этажами,реже и над совмещенными крышами.Последний вариантприменяют в зданиях с террасными уступами.Пол крыш-террас проектируют плоским или с уклоном не более 1,5 %, а поверхность кровли по ним-с клоном не менее 3%. Для кровли принимают наиболее долговечные материалы. На поверхность кровельного ковра наносят слой горячей мастики,антисептированной гербицидами. Пол крыш-террасы выполняют из каменных или бетонных плит. Плиты пола свободно укладывают по выравнивающему и дренирующему слою гравия, устроенному поверх кровли. Расширяется применение нового типа-«зеленой крыши»-экологична и теплоэкономична(дерн,гравии,дренажный слой и тд.)

189. 84.Лестницы из мелкоразмерных элементов состоят из отдельно устанавливаемых железобетонных сборных площадочных балок, сборных железобетонных косоуров, ступеней, железобетонных плит площадок и ограждений с поручнями. Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заводятся концы косоуров. Связь между элементами лестниц достигается, как правило, сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе. На площадочные балки опирают сборные железобетонные площадочные плиты.

191. 85. Лестничные марши и площадки монтируют по мере возведения стен здания. Промежуточную площадку и первый лестничный марш устанавливают по ходу кладки внутренних стен лестничной клетки, вторую (этажную) площадку и второй лестничный марш - по окончании кладки этажа. До начала монтажа площадок и лестничных маршей проверяют их размеры. Затем размечают места установки, наносят на площадку опирания слой раствора и устанавливают лестничную площадку. Сразу же после выверки площадки монтируют очередной лестничный марш. Это позволяет отрегулировать взаимное положение лестничного марша и площадки до схватывания раствора. Лестничный марш подают краном с помощью вилочного захвата и четырехветвевого стропа с двумя укороченными ветвями, которые при подъеме придают лестничному маршу наклон немного больше проектного.

193. 86.Например:Высота этажа 3,3 м.Ширина марша 1,05 м,уклон лестницы1:2.

194. Принимаем ступень размерами 150 на 300мм.

195. Ширина лестничной клетки:В=2L+100=2*1050+100=2200 мм.(100 мм-просвет между маршами).

196. Высота одного марша:Н/2=3300/2=1650 мм.

197. Число подступенков в одном марше:n=1650:150=11

198. Число проступей: n-1=11-1=10.

199. Длина горизонтальной проекции марша,называемая его заложением,равна а=300*(n-1)=3000 мм

200. Принимаем ширину междуэтажной площадки С₁=1300 мм, этажной-С₂=1300 мм; получим, что полная длина лестничной клетки составит:

201. А=а+С₁+С₂=3000+1300+1300=5600 мм.

203. 87.Для устройства горизонтальных стыков верхнюю стеновую панель укладывают на нижнюю на цементном растворе. При этом через горизонтальный шов, плотно заполненный раствором, дождевая вода может проникать главным образом вследствие капиллярного подсоса воды через раствор. В нём устраивают противодождевой борьер или зуб в виде гребня, идущего сверху вниз. На наклонной части раствор прерывают и создают воздушный зазор, в пределах которого подъем влаги по капиллярам прекращается.

205. 88.Вертикальные стыки по способу связей панелей между собой разделяют на упругоподатливые и жесткие (монолитные). При устройстве упругоподатливого стыка панели соединяются с помощью стальных связей, привариваемых к закладным деталям стыкуемых элементов. В паз, образуемый четвертями, входит на глубину 50 мм стеновая панель внутренней поперечной стены. Соединяют панели с помощью накладки из полосовой стали, привариваемой к закладным деталям панелей. Для герметезации стыка в его узкую щель заводят уплотнительный шнур гернита на клею или пороизола на мастике. С наружной стороны стык промазывают специальной мастикой- тиоколовым герметиком. Для изоляции от проникновения влаги с внутренней стороны стыка наклеивают на битумной мастике вертикальную полоску из одного слоя гидроизола или рубероида. Вертикальный колодец стыка заполняют тяжелым бетоном.

206. 89. Конструкция мелкоразмерных панелей такая же, как и в традиционных наружных стенах. Пароизоляцию прокладывают единым слоем, соединяя ее в местах швов силиконовой массой. Крепление отдельных элементов к нижнему брусу производится по швам и по внутренней поверхности собираемой стены.

207. Железобетонные панели могут быть как полносборными конструкциями (соединение слоев происходит в процессе изготовления на заводе, а монтаж панели на стройплощадке производится как готового стенового элемента) ,так и сборными - монтаж осуществляется установкой каждого слоя отдельно . Особенностями конструкций трехслойных железобетонных панелей заводского изготовления являются:экономичность с точки зрения скорости возведения здания, затрат на монтаж;меньшая зависимость строительных работ от погодных условий при соблюдении принципа непроникновения влаги в изоляционные конструкции;

208. жесткая теплоизоляция, воспринимающая силы растяжения и среза, перераспределяет нагрузки между бетонными слоями, вследствие чего значительно возрастает несущая способность панели. Необходимо также отметить еще одну особенность современных железобетонных панелей, касающуюся технологии производства. Это современные опалубки (мобильно изменяемые), позволяющие изготавливать панели необходимых размеров и конфигураций под каждый конкретный проект. Благодаря этому архитектор, используя индустриальные панели, может создавать запоминающийся уникальный образ каждого здания. Полносборные ж/б панели могут быть несущими, самонесущими и навесными (ненесущими). В жилых зданиях большей частью применяются несущие стеновые панели, на внутренний слой которых опираются плиты перекрытия. В административных зданиях обычно используется следующие решение наружных стен: навесные панели и несущий каркас. При выборе конструкции необходимо обратить внимание на такие детали, как внешний вид, функциональность, требования к прочности, послемонтажный уход, легкость монтажа и экономические показатели. Неправильный выбор материала и конструкции может привести к значительным расходам при эксплуатации и уходе за фасадами. Также одним из важнейших критериев при проектировании бетонных фасадов является их сохранность.

210. 90.Балкон состоит из несущей конструкции, чаще всего в виде плиты, пола и ограждения. Несущая конструкция в современном массовом строительстве выполняется из железобетонных плит, защемленных с одной стороны в стене и прикрепленных сваркой к стальным анкерам, заделанным в стены, а также панели перекрытия.
