Крупные блоки представляют собой искусственные или природные камни большого размера для стен зданий.
С
тены
в пределах этажа при проектировании
делят на ряды в зависимости от материала
блоков, технологических возможностей
их изготовления и грузоподъемности
монтажных кранов. Различают двух- и
четырехрядную разрезку стен (см. схему
ниже):

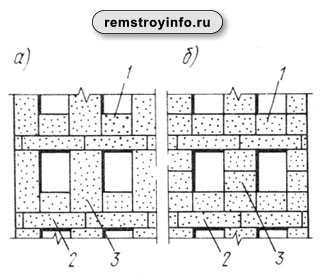

Системы разрезки крупноблочных стен
а - двухрядная разрезка; б -четырехрядная разрезка; 1 -подоконный блок; 2 - блок-перемычкак; 3 - блок-простенок
Наиболее распространена двухрядная разрезка (два блока по высоте этажа), значительно сокращающая число монтажных единиц. Плоскость стены в соответствии с принятыми системами разрезки может быть разбита на простеночные (рядовые и угловые), подоконные, перемычечные и поясные (рядовые и угловые) блоки.
Кроме блоков наружных и внутренних стен изготавливают специальные блоки: с дымовентиляционными каналами, санитарно-технические, электротехнические и др.
Различают крупные блоки сплошные, пустотелые, с отверстиями и гнездами (см. схему ниже). Крупные искусственные стеновые блоки выполняют на заводах из легких и ячеистых бетонов плотностью 1000 ... 1600 кг/м3 (шлакобетона, керамзитобетона, пенобетона, бетона на естественных пористых заполнителях, силикатного бетона, пеносиликата), кирпича, керамических камней и т.п.
К стеновым панелям кроме основных требований, предъявляемых к обычным стенам (прочность, устойчивость, малая теплопроводность, небольшая масса, экономичность, огнестойкость и др.), предъявляют такие специфические требования, как технологичность изготовления в заводских условиях и простота монтажа, совершенство конструкций стыков, высокая степень заводской готовности.
Стеновые панели ввиду их значительной длины и высоты при небольшой толщине не обладают самостоятельной устойчивостью. Эта устойчивость обеспечивается креплением панелей между собой, с конструкциями перекрытий и др. В зависимости от вида конструктивной схемы стеновые панели делятся на несущие, самонесущие и навесные. Панели наружных стен могут быть одно-и многослойными.
О
днослойные
панели изготовляют из однородного мало
геплонроводного материала (легкого или
ячеистого бетона), класс прочности
которого должен соответствовать
воспринимаемым нагрузкам, а толщина,
кроме того учитывать климатические
условия района строительства. Панель
армируется сварным каркасом и сеткой.
Однослойная стеновая панель:
1 — наружный декоративный (защитный) слой, 2 — арматурный каркас, 3 — эффективный утеплитель, 4 —панель отопления, 5 — внутренний отделочный слой, 6 — монтажная петля
С наружной стороны панели имеют защитный слой из тяжелого бетона толщиной 20...40 мм или декоративного плотного бетона (для защиты от атмосферных влияний) и с внутренней стороны — отделочный слой из цементного или известково-цементного раствора толщиной 10... 15 мм.
Хорошим материалом для однослойных панелей является ячеистый бетон плотностью 600...700 кг/м3. Толщина панелей из ячеистого бетона зависит от климатических условий и принимается от 240 до 320 мм. Эти панели применяют для зданий с поперечными несущими стенами, а наружные стеновые панели являются самонесущими. Торцовые стены состоят из двух панелей: внутренней несушей — из железобетона и наружной самонесущей — из ячеистого бетона, Однослойные панели имеют простые конструктивные решения и технологию изготовления.
Широко применяют однослойные керамзите бетонные панели класса В5 плотностью 800...1100 кг/м3. Наружная поверхность панели имеет фактурный слой толщиной 20 мм из декоративного бетона, а внутренняя — отделочный слой толщиной 10 мм из раствора, укладываемого в форму при изготовлении панели. После монтажа панели производит ее шпаклевку и окрашивают с внутренней стороны или оклеивают обоями.
Двухслойные панели состоят из несущего слоя из плотного легкого или тяжелого бетона класса В10...В15 плотностью более 1000 кг/м3 и утепляющего слоя — из теплоизоляционного легкого или ячеистого бетона или жестких термоизоляционных плит. Толщина несущего слоя для стеновых панелей должна быть не менее 60 мм, и располагают его с внутренней стороны помещения, чтобы он одновременно являлся и пароизоля-ционным. Теплоизоляционный слой снаружи защищают слоем декоративного бетона или раствора марки 50,.,70 толщиной 15...20 мм. Если применяют утеплитель в виде полужестких термоизоляционных плит или укладываемых способом заливки, то несущий железобетонный слой принимают ребрами по контуру или част о ребристым.
Д
вухслойная
стеновая панель из легкого бетона;
1 — закладные детали для крепления радиаторов, 2— закладные детали, 3 — монтажные петли, 4 - каркас, 5 - несущий слой, 6 — отделочный слой, 7 — слив, 8 — подоконная доска, 9 — крупнопористый (теплоизоляционный) бетон
Трехслойные панели состоят из двух тонких железобетонных плит и эффективного теплоизоляционного слоя (утеплителя), укладываемого между ними (рис. 12.6). В качестве утепли геля применяют полужесткие мин ера лова тные плиты, минеральную пробку, цементный фибролит, асбестоцементные плиты, ми-нераловатные маты на фенольной связке, маты из стекловолокна, а также жесткие утеплители — пеностекло, пенокералит, пеносиликат и др. Железобетонные слои панели соединяют между собой сварными арматурными каркасами. Внутренний слой трехслойной панели принимают толщиной 80 мм, а наружный — 50 мм. Толщину слоя утеплителя определяют теплотехническим расчетом.
Весьма эффективными являются асбестоцементные панели, которые могут иметь каркасную и бескаркасную конструкцию. Каркасная панель состоит из двух асбсстоцементных листов: наружного толщиной 10 мм, внутреннего — 8 мм и каркаса между ними из асбестоцементных брусков специального профиля. Внутри панели закладывают утеплитель. Плиты крепят к каркасу на прочном полимерном клею.
Бескаркасные панели состоят из наружного асбестоцементного листа толщиной 10 мм, которому придается коробчатая форма, и второго плоского листа, образующего внутреннюю поверхность панели. Между листами укладывают утеплитель.
Толщина панели 140 мм, поверхностная плотность 70 кг/м3. К бескаркасным также относят трехслойные панели типа «сэндвич» из трех слоев фибролита, склеенных цементным раствором и облицованных с обеих сторон плоскими асбестоцементными листами. В настоящее время применяют стеновые панели из пластических масс.
Несущие панели внутренних стен выполняют из тяжелого и легкого бетона (шлакобетона, керамзит о бетона и др.), а также ячеистых и силикатных бетонов. По конструктивному решению несущие панели внутренних стен могут быть сплошными, пустотелыми, часторебристыми и с ребрами по контуру.
Стыки панелей должны исключать возможность проникания атмосферной влаги на внутренние поверхности ограждений, препятствовать переувлажнению материалов заполнения стыков и прилегающих к стыкам участков стен. Сопротивление стыков панелей воздухопроницанию и их теплозащитные свойства должны удовлетворять требованиям СНиП II-3-79**.
По способу обеспечения изолирующих свойств стыки панелей подразделяются на закрытые, дренированные и открытые. Применение каждого из названных типов стыков следует предусматривать в соответствии с климатическими условиями района строительства и конструкцией наружных стеновых панелей.
Конструкции горизонтальных и вертикальных стыков следует предусматривать однотипными, например, не допускается проектировать вертикальные стыки открытыми, а горизонтальные закрытыми и наоборот.
В закрытых стыках для их герметизации устанавливают уплотняющие прокладки, на которые наносят с внешней стороны герметизирующую мастику. При применении нетвердеющих мастик следует предусматривать защитное покрытие.

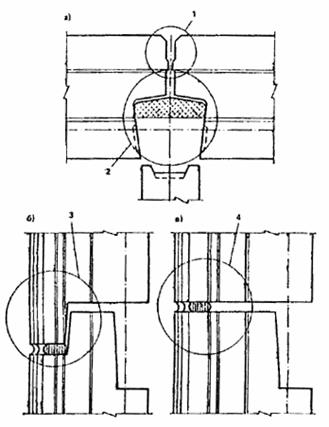

а - вертикальный стык; б, в - варианты горизонтальных стыков
1 - узел (см. рис. 28, 29); 2 - узел (см. рис. 40); 3 - узел (см. рис. 30); 4 - узел (см. рис. 31)
В горизонтальных закрытых стыках рекомендуется проектировать противодождевые гребень и зуб. В панелях из ячеистого, а также из легкого бетона толщиной 400 мм и более при качественном выполнении растворных швов допускается предусматривать плоские горизонтальные стыки без гребня и зуба.
В дренированных стыках герметизация выполняется аналогично закрытым стыкам, но дополнительно предусматривается декомпрессионный канал, служащий для выравнивания давлений воздуха на поверхности стены и внутри стыка и отвода случайно проникшей в стык воды. В торцевых панелях, формуемых фасадной стороной вниз и образующих при сопряжении с рядовыми панелями угловой вертикальный стык, декомпрессионный канал допускается не предусматривать.
При сопряжении смежных панелей каналы должны располагаться соосно и образовывать вертикальную декомпрессионную полость. Эта полость в пересечении вертикального и горизонтального стыков располагается над водоотводящим фартуком, наклеиваемым на противодождевой гребень, в котором предусматривается специальная подрезка.
В закрытых и дренированных стыках на стыкуемых поверхностях панелей необходимо предусматривать грунтовочные покрытия. В устьях закрытых и дренированных стыков необходимо предусматривать установку уплотняющих прокладок с последующим нанесением по ним герметизирующих мастик. Выбор типа мастики следует производить в соответствии с данными прил. 6 в зависимости от длины стыкуемых панелей и климатических условий района строительства.
Необходимо также предусматривать защиту мастик от климатических воздействий с помощью полимерцементных растворов, поливинилхлоридных, бутадиенстирольных, кумаронокаучуковых красок.
Защитное покрытие по отверждающимся мастикам допускается не предусматривать.
Расположение изолирующих материалов в устьях стыков следует проецировать с заглублением относительно фасадной плоскости панелей наружных стен.
В стыках открытого типа на торцевых поверхностях наружных стеновых панелей необходимо предусматривать гидрофобные покрытия.
Для водозащиты открытых вертикальных стыков следует проектировать установку в них водоотбойных лент (экранов) и профилей-направляющих из пластмасс на основе ПВХ (рис. 36) или уплотнителей У-образного профиля (рис. 37). Возможно применение других видов водоотбойных экранов.
В пересечениях вертикальных и горизонтальных открытых стыков следует предусматривать водоотводящие фартуки (рис. 38). В панелях с выносным противодождевым зубом (рис. 39) водоотводящие фартуки должны располагаться в подрезках, расположенных на верхних торцовых гранях панелей.
В колодцах вертикальных стыков всех типов следует предусматривать воздухоизоляцию с помощью воздухозащитных лент и (или) уплотняющих прокладок, устанавливаемых на клеях.
Варианты устройства воздухозащитной изоляции с применением
Применение пергамина и рубероида для оклеечной воздухоизоляции не допускается.
Для воздухозащиты горизонтальных открытых стыков следует применять уплотняющие прокладки прямоугольного или круглого сечения.
В вертикальных и горизонтальных стыках всех типов (кроме стыков панелей из ячеистых бетонов) рекомендуется предусматривать теплоизоляцию вкладышами из пенополистирола или других теплоизоляционных материалов. Допускается при обосновании теплотехническими, прочностными и экономическими расчетами применять для теплоизоляции стыков их замоноличивание легким бетоном на пористых заполнителях.
Проектом должно быть предусмотрено устройство воздухо- и теплоизоляции в колодцах вертикальных стыков до установки внутренних стеновых панелей.
Для замоноличивания колодцев вертикальных стыков рекомендуется применять бетонные смеси.
Расположение арматурных связей в стыке не должно мешать качественному замоноличиванию.
Коррозия металла
Коррозией называется разрушение поверхности металлов под влиянием химического и электрохимического воздействия внешней среды. Коррозия разъедает металл, делая непригодным его дальнейшее использование и эксплуатацию. С течением времени это приводит к снижению прочности, а в ряде случаев и к разрушению металлических изделий.
Быстрота коррозионных процессов зависит от условий, в которых изготовляются и эксплуатируются изделия. Поскольку устранить атмосферное воздействие на металлические конструкции практически невозможно, то и коррозию следует признать вечным спутником металла. Процесс коррозии включает в себя четыре основных элемента. Это – катод (или электрод, на котором происходит катодная реакция), анод (или электрод, на котором происходит анодная реакция), проводник электронов (металл, проводящий электрический ток) и проводник ионов (проводящая электрический ток жидкость или электролит).
Электроды (катод и анод) являются электронными проводниками, которые соприкасаются с проводниками ионов. В проводнике ионов (электролит) возникает соответствующий электродный потенциал или электродное напряжение. Когда электроды соприкасаются между собой, то разность между электродными потенциалами действует как возбудитель коррозионной реакции. В результате образуется коррозионная пара, в которой один из электродов (анод) и разъедает металл. Все меры по защите металла от коррозии направлены на то, чтобы ослабить или не допустить образования коррозионных пар.
Важнейшим способом защиты металла от коррозии является покраска поверхности металлов специальными антикоррозионными составами.
Есть ли защита от коррозии?
Для любых металлических конструкций и условий их эксплуатации наиболее простым и доступным способом защиты от коррозии является применение специальных лакокрасочных материалов для металла.
Лакокрасочные покрытия имеют ряд преимуществ по сравнению с другими видами защитных покрытий:
• простота нанесения составов;
• возможность получения покрытия любого цвета;
• возможность обработки металлоконструкций больших габаритов и сложной конфигурации;
• дешевизна по сравнению с другими видами защитных покрытий.
Долговечность защиты металла от коррозии зависит от типа и вида применяемого лакокрасочного материала. Кроме этого, срок службы металла зависит от тщательности подготовки поверхности металла под окраску.
Защита металла от коррозии
Существует множество различных состояний поверхности металла, требующих защиты от коррозии. Возраст объекта и его расположение, качество поверхности, степень разрушения металла, количество дефектов, тип предыдущих и будущих агрессивных условий, свойства старого покрытия — все эти факторы влияют на подготовку поверхности и выбор системы защиты металла от коррозии.
Компания КрасКо предлагает целую серию лакокрасочных материалов, специально предназначенных для защиты металла от коррозии.
Нержамет — краска по ржавчине, антикоррозионная эмаль «три в одном». Эмаль наносится прямо на ржавчину. Предназначается для окраски как чистых, так и ржавых металлических поверхностей, ржавого металла.
Полимерон — износостойкая спецэмаль, антикоррозионное покрытие. Эмаль специально разработана для защиты металлических поверхностей в условиях тяжёлой промышленной атмосферы.
Сереброл — алюминиевая краска, серебристо-белая антикоррозионная эмаль. Применяется для окраски любых металлоконструкций, эксплуатирующихся во влажной атмосфере, в условиях морской и пресной воды.
Нержалюкс — антикоррозионная эмаль для цветных металлов. Применяется для окраски алюминиевых и оцинкованных поверхностей, любых других поверхностей из цветных металлов.
Цикроль — краска для крыш, краска по оцинковке. Краска применяется для окраски оцинкованной кровли, оцинкованного металла, кровельного железа, кровельной жести, металлочерепицы, водостоков, желобов, перил и других оцинкованных поверхностей.
Нержапласт — эмаль жидкая пластмасса. Образует на поверхности декоративное покрытие с эффектом пластика (жидкий пластик).
Молотекс — кузнечная краска, декоративная краска с рисунчато-молотковым эффектом.
Полиуретол — маслобензостойкая грунт-эмаль, полиуретановая двухкомпонентная эмаль.
Фосфогрунт — фосфатирование металла, антикоррозионный грунт для чёрных и цветных металлов.
Цинконол — цинконаполненный грунт, антикоррозионный грунт-протектор. Холодное цинкование металла.
Фосфомет — преобразователь ржавчины, фосфатирующий модификатор ржавчины.
Выбор системы защиты от коррозии
Выбор схемы защиты металла от коррозии (включая марку ЛКМ, количество наносимых слоёв и общую толщину покрытия) следует осуществлять с учётом климатических условий конкретного региона, характеристики среды эксплуатации металлической конструкции, а также с учётом условий при нанесении материала и технико-экономической эффективности данного ЛКМ. Декоративные свойства (внешний вид) системы антикоррозионной защиты определяется финишным (верхним) слоем.
