36. Классификация и основные требования, предъявляемые к покрытиям.

Под покрытием в гражданских зданиях понимают верхнюю завершающую часть конструкции здания, состоящую из крыши и чердачного перекрытия.

Крыша функционально важный конструктивный элемент здания, занимает сравнительно небольшую часть его объема, но играет большую роль в обеспечении надежности и комфортности проживания, особенно на верхних этажах здания. Крыша включает в себя собственно несущую конструкцию и кровлю. Несущая часть передает нагрузку от снега, ветра и собственной массы крыши на стены и отдельные опоры и может состоять из современных индустриальных конструкций в виде ферм из железобетона, стали, из железобетонных панелей. Простейшие деревянные или железобетонные стропильные конструкции (наслонные или висячие) чаще всего применены в старых зданиях с относительно малой этажностью.

Ограждающая часть конструкции покрытий состоит из кровли - верхней водо­непроницаемой оболочки крыши, основания под кровлю в виде цементного (асфальтового) слоя по железобетонной основе, при деревянных несущих конструкциях (в старых зданиях) или из деревянной обрешетки по элементам стропил. Кровли в зависимости от уклона, применяемых материалов, архитектурных, экономических, противопожарных и других требований устраивают из асбестоцементных плит, глиняной черепицы, кровельной листовой стали, рулонных материалов (толя, рубероида), деревянные и др.

Кровельные материалы можно условно классифицировать по виду исходного сырья, виду вяжущего вещества, структуре, форме и внешнему виду, наличию основы и др.

По виду исходного сырья кровельные материалы подразделяются на:

- органические (рубероид, деревянные плитки, кровельная дрань и стружка и другие);

- минеральные (асбестоцементные листы и плитки, глиняная черепица).

По виду вяжущего вещества кровельные материалы делятся на:

- битумные рулонные материалы (пергамин, рубероид);

- дегтевые (толь кровельный и гидроизоляционный);

- битумно-полимерные (эмульсия ЭГИК, БЛК);

- гудрокамовые (рулонные материалы РГМ-420 и РГМ-350);

- дёгтебитумные.

По структуре различают кровельные материалы:

- покровные (рубероид кровельный с крупнозернистой и мелкозернистой посылкой и др.);

- беспокровные (гидроизол, фольгоизол).

По наличию основы кровельные материалы подразделяются на

- основные (на картонной и стекловолокнистой основе);

- безосновные (получаемые прокаткой на каландрах смеси вяжущих веществ с наполнителями и добавками в полотнища заданной толщины).

По форме и внешнему виду кровельные материалы различают:

- штучные (листовые) - асбестоцементные листы и плитки, листовая сталь, глиняная черепица, деревянные кровельные материалы (доски, плитки, дрань);

- рулонные (кровельный пергамин, рубероид, толь кровельный, гидроизол);

- мастичный (битумные и дегтевые материалы, модифицированные полимерами и используемые в качестве самостоятельных материалов при устройстве так называемых бесшовных кровель

Несущая часть крыши должна иметь необходимую прочность и устойчивость, ограждающая часть быть водонепроницаемой, малотеплопроводной и обладать рядом других качеств в зависимости от конкретных условий. Крыша в целом должна быть долговечной, индустриальной и экономичной не только по первоначальным затратам, но и по эксплуатационным расходам. Кровли из волнистых асбестоцементных листов (рис.8.1) отличаются долговечностью, невозгораемостью, имеют малую массу и небольшое количе­ство швов, не требуют сплошной опалубки, дешевы в эксплуатации. Кровли из плоских асбестоцементных плиток устраивают по сплошной или разреженной обрешетке.

К оличество скатов в крыше может быть самым разнообразным. Односкатные крыши для жилых домов применяют крайне редко. Такую форму крыш чаще всего используют для хозяйственных построек или для пристроенных к дому помещений (веранда, крыльцо, терраса и т.п.). Двускатная крыша является самым простым конструктивным решением из многоскатных конструкций и часто используется при строительстве садовых домиков и небольших жилых домов. Скаты таких крыш формируются из двух наклонных плоскостей и фронтонов с противоположных сторон. Уклоны скатов могут быть как равнозначными, так и неравнозначными, длина скатов тоже может быть различной

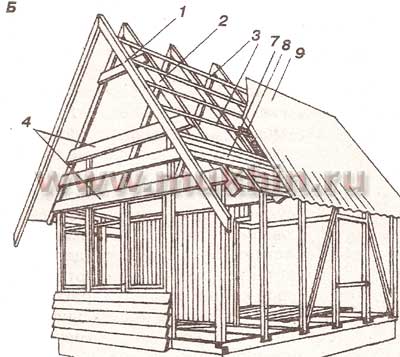

Двухскатные крыши: А — неравнозначные; Б — равнозначные; 1 — фронтонный свес; 2 — стропило; 3 — обрешетка; 4 — обшивка, формирующая фронтон; 5 — карнизный свес; 6 — подкос; 7 — гидроизоляция; 8 — пароизоляция; 9 — кровля; 10 — дымовая труба; 11 — навес над балконом мансарды; 12 — ригель; 13 — коньковый брус

Ч етырехскатные (вальмовые) крыши образуются от соединения двух трапециедальных и двух треугольных торцевых скатов (рис. 119). По существу такая крыша состоит из двух частей: двускатной крыши, которая не полностью закрывает площадь дома по длине, и двух вальм, закрывающих незакрытые площади строения. Очень важно при этом выбрать правильное соотношение параметров двускатной и вальмовой частей, так как именно от этого зависит облик всего строения. Разновидностью вальмовых крыш являются полувальмовые (датские) конструкции, у которых вальма занимает неполную высоту

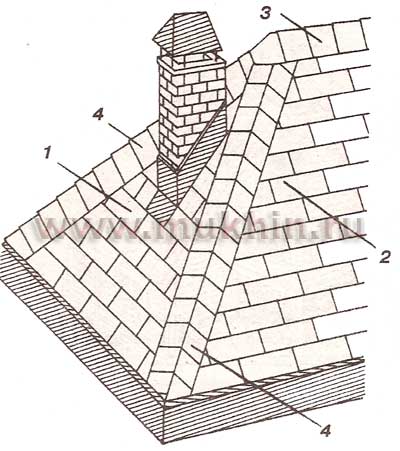

Слагаемые вальмовой крыши: 1 — вальма (треугольный скат); 2 — боковой трапециедальный скат; 3 — конек; 4 — наклонное ребро

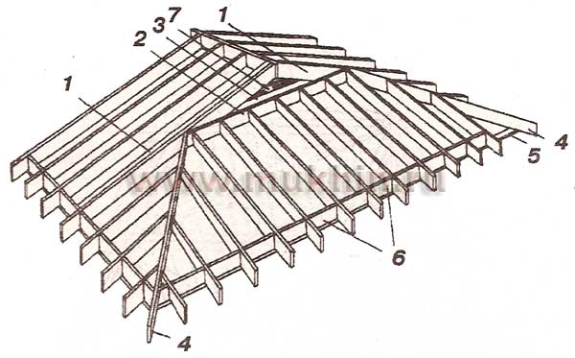

Конструкция вальмовой "датской" крыши: 1 — усиленная стропильная нога; 2 — опорная доска; 3 — усиливающий ригель с вкладышем; 4 — вальмовое стропило; 5 — верхняя обвязка стены; 6 — проставки; 7 — минифронтон

М ногощипцовые крыши представляют собой более сложные конструкции, форма которых зависит от фантазии проектировщика. Как правило, такие крыши устраивают над престижными домами, владельцы которых пытаются уйти от так надоевших стандартов. При помощи многощипцовой крыши обычно стараются как можно рациональнее использовать подкрышное пространство для оборудования мансардных помещений. Такая крыша имеет большое число ендов и ребер, в связи с чем усложняются строительные работы и повышается расход материалов. Показанная на рис. 121 многощипцовая крыша — частный случай такой конструкции, и она является ничем иным, как продуктом наложения одной на другую двухскатной ломаной и двухскатной прямой крыши.

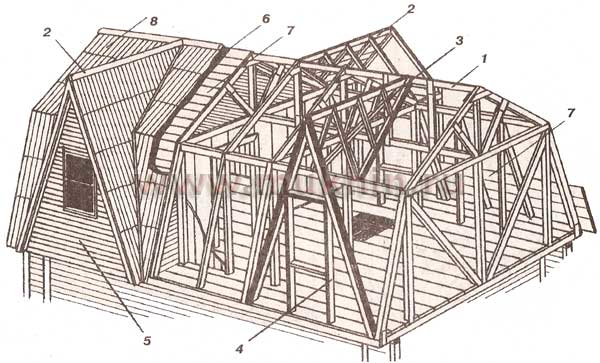

Сопряжение двускатной ломаной и двускатной прямой крыши: 1 - коньковый брус основной ломанной крыши; 2 — коньковый брус прямой крыши балкона; 3 — стропила прямой крыши; 4 — рама двери балкона; 5 — фронтон мансарды; 6 — гидроизоляция; 7 — сплошная обрешетка; 8 — кровля

О бычно такой конструктивный прием используют для увеличения подкрышного пространства, которое рационально используют для бытовых и хозяйственных нужд или под жилье (мансарды). Несущая часть крыши, которая образуется системой висячих или наслонных стропил, воспринимает на себя все нагрузки и передает их на каркас здания. Основным элементом несущей части являются стропильные ноги, которые вместе с другими силовыми элементами (подкосами, раскосами и т.п.) образуют фермы. В домах каркасной конструкции стропила укладывают вдоль ската, опирая их нижними концами на балки перекрытия. Верхние концы стропильных ног опирают на балку-прогон, передающую нагрузку на внутренние стойки каркаса. Общая устойчивость и жесткость стропильной системы обеспечивается раскосами, подкосами и диагональными связями

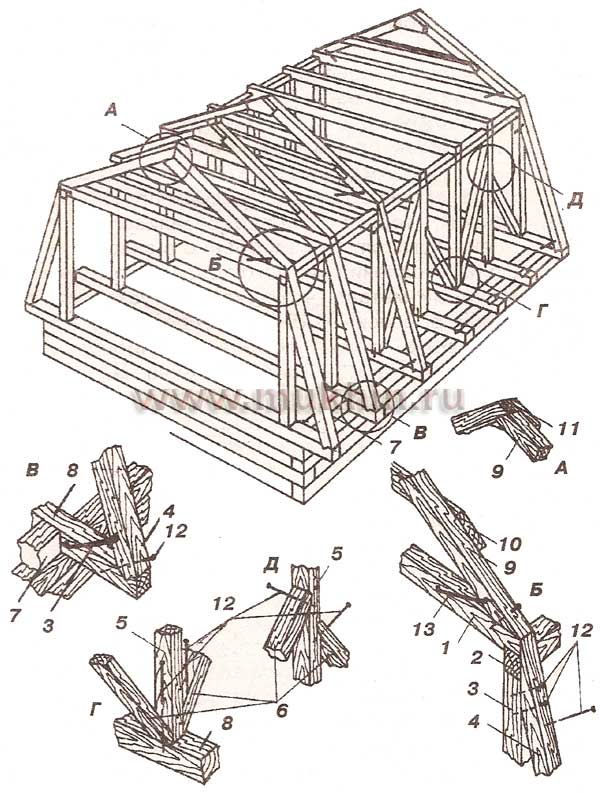

Стропильная система ломаной двухскатной крыши: А — коньковый узел; Б — узел "стропило-стяжка-стойка"; В — узел "стропило-потолочная балка"; Г — узел "потолочная балка-стойка-подкос"; Д — узел "стойка-подкос"; 1 — стяжка мансарды; 2 — прогон; 3 — стойка; 4 — стропило основное; 5 — стойка промежуточная; 6 — подкос; 7 — вкладыш; 8 — балка потолочная; 9 — стропило коньковое; 10 — ригель; 11 — накладка коньковая; 12 — гвозди; 13 — скобы

37. Подвесной потолок представляет собой конструкцию из несущего металлического каркаса в форме решетки и множества облицовочных элементов-модулей стандартных размеров, закрепляемых на нем. Сам каркас крепится к базовому потолку посредством специальных регулируемых по высоте подвесов, имеющих вид стержня, толстой проволоки или кронштейна. Чем они длиннее, тем, соответственно, больше объем скрытого от глаз межпотолочного пространства, помогающего, кстати, спрятать проводку, коммуникации, организовать дополнительную теплозвукоизоляцию и т. д. Количество креплений зависит от площади и веса потолка и берется обычно из расчета 7–10 штук на 10 кв. м. Каркас бывает закрытым (в этом случае модули потолка примыкают друг к другу вплотную) или открытым (модули разделены металлическими ребрами «остова»).

В зависимости от формы модулей подвесные потолки делятся на плиточные, реечные (эти две разновидности наиболее востребованы на рынке), а также растровые.

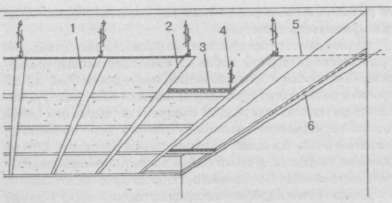

Устройство подвесных потолков: 1 — гипсоволоконные плиты; 2 — направляющие Т-профи-ли; 3 — промежуточные Т-профили; 4 — подвески с регулируемыми пластинами; 5 — уровень чистого потолка; 6 — пристенный уголок

38. Крыша, как известно и понятно многим должна быть совершенно водонепроницаемой. Но это не все качества присущие хорошей крыше. Она так же должна быть прочна, устойчива, экономична и долговечна, соответствуя всем пожарным нормам и иметь доступность в ремонте. При помощи крыши легко изменить вид дома. Стропило-обрешетка и кровля это то, с чего состоит сама крыша. Скатами и ребрами называют наклоны, которые служат для того, чтобы не скапливалась вода и влага. Разжелобки, коньки и ендовы это ее горизонтальные части. Так же многие применяют еще и желоба, что бы вода сливалась у нижних краев скатов.

Основой крыши выступают стропила, которые изготовлены из деревянных досок, брусков и брусьев. Крыша с двумя скатами - это самая простая и экономичная крыша среди всех ее видов. Для ее изготовления можно применять различные материалы, что очень экономит порой ваши деньги, Но и минусы существуют у данного вида крыши - они не выразительны.

Маскарадная крыша используется по большей степени на чердаках помещений и домов. Для нее строятся более крутые по наклону скаты. Некоторые крыши, такие как мансардные или двухскатные требуют возведения щипцовых стен. Такие стены не нужны только в четырех скатной крыше. А вот многощипцовой крыше это нужно, так как ставится она на домах имеющих сложные планы. Ей нужно много ендов и ребер. Если вы живете в сильной ветряной местности, то вам нужно крышу сделать более пологой.

Имеет небольшую массу (25...30 кг/м2), долговечна (30...40 лет), невозгораема. Листы перед укладкой тщательно отсортировывают, не допуская в дело листы изломанные, покоробленные, с трещинами. Обрезают листы пилами, отверстия для крепления гвоздями и шурупами сверлят электросверлилкой.

Волнистые асбестоцементные листы укладывают с уклоном 27° по обрешетке из деревянных брусков, которые крепят к стропилам с шагом 530 мм так, чтобы каждый волнистый лист укладывался на три бруска обрешетки.

До укладки листов на обрешетку проверяют качество основания и наносят на основание схему раскладки и расположения листов и рядов. Кровлю из асбестоцементных волнистых листов укладывают рядами от карниза к коньку с перекрытием нижележащего ряда вышележащим слоем листов обыкновенного профиля на 120...140 мм, усиленного профиля на 200 мм.

При укладке листов один лист должен перекрывать другой на одну волну. Для плотной укладки листов вдоль нижней кромки карниза крепят уравнительную планку.

К карнизу листы крепят противоветровыми скобами, прикрепляемыми к бруску карниза гвоздями. Укладывать листы нужно плотно, их крепят к обрешетке оцинкованными гвоздями, забиваемыми в гребни листов через прокладки их мягких шайб или шайб из оцинкованной стали, а также шурупами.

Зазоры между поверхностью волнистых листов и ендовами, разжелобками заделывают цементно-известковым раствором, имеющим в своем составе асбестовое волокно.

Для обеспечения подвижности кровли при температурных перепадах и деформации диаметр отверстий в листах для гвоздей и шурупов сверлят на 2 мм больше диаметра крепежных деталей.

Конек крыши перекрывают коньковым элементом из асбестоцемента. Особенно тщательно заделывают места примыкания листов к дымовой трубе, для чего их облицовывают фартуком из оцинкованной листовой стали, который со стороны конька заводят под асбестоцементные листы.

Слуховые окна на крышах делают в основном прямоугольной формы, покрывают их целыми асбестоцементными листами, при этом скаты окон должны иметь уклон не менее 15...20 %. По периметру вертикальных стенок слухового окна, примыкающих к кровле крыши, устраивают воротник из асбестоцементных уголков. Разжелобки, ендовы покрывают лотковыми деталями, укладываемыми снизу вверх с перекрытием 150 мм. Карнизные свесы, разжелобки во всех кровлях делают из оцинкованной кровельной стали. Листы между собой соединяют двойным фальцем.
