Шлицевые соединения

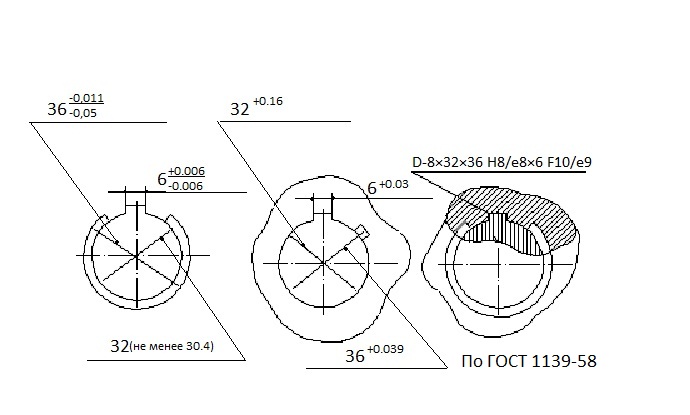

1. D-8×32×36 H8/e8×6 F10/e9

Центрование по ширине D

Количество шлицов z = 8

Внутренний диаметр d = 32 мм

Наружный диаметр D = 36 мм

Ширина шлица b = 6 мм

2. Назначим поле допуска на внутренний диаметр 2:

Внутренний диаметр вала d должен быть не менее d₁ = 30.4 мм;

Внутренний диаметр втулки d = 32Н11

Соединение относится к «легкой серии».

3. Находим предельные отклонения 2:

Вал

D = 36е8 = 36(^-0,05_-0,011)

d должен быть не менее d₁ = 30.4 мм

b = 6 (^+0,006_-0,006)

Втулка

D = 36Н8 = 36(^+0,039₀)

d = 32H11= 32(^+0,16₀) мм

b = 6 (^+0,03₀)

4. Находим значения предельных размеров:

Вал:

D_max = 36 – 0,011 = 35.989 мм

D_min = 36 – 0,05 = 35.95 мм

b_max = 6 + 0,006 = 6.006 мм

b_min = 6 – 0,006 = 5,994 мм

Втулка:

D_max = 36 + 0,039 = 36,039 мм

D_min = 36 + 0 = 36 мм

d_max = 32 + 0,16 = 32,16 мм

d_min =32 + 0 = 32 мм

b_max = 6 + 0,03 = 6,03 мм

b_min = 6 + 0 = 6 мм

5. Результаты расчетов сводим в таблицу:

Размеры и отклонения	Втулка			Вал
	D	d	b	D	d	b
Номинальный размер	36	32	6	36	32	6
Верхнее отклонение	+0,039	+0,16	0,03	-0,011	-	+0,006
Нижнее отклонение	0	0	0	-0,05	-	-0,006
Наибольший размер	36.039	32.16	6,03	35.989	32	6.006
Наименьший размер	36	32	6	35.95	30.4	5,994

Список литературы

1. Анурьев В.И. Справочник конструктора-машиностроителя: В3 т.Т.1.-8-е изд., перераб. И доп. Под ред. И.Н. Жестковой.- М.: Машиностроение, 1999.-912 с.: ил.

2. Анурьев В.И. Справочник конструктора-машиностроителя: В3 т.Т.2.-8-е изд., перераб. И доп. Под ред. И.Н. Жестковой.- М.: Машиностроение, 2001.-912 с.: ил.

3. Допуски и посадки: Справочник: В 2-х ч./В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский.-6-е изд., перераб. И доп.-Л.:

Машиностроение Ленинградск. отд-ние, 1982. – Ч.1.543 с., ил.

4. Допуски и посадки: Справочник: В 2-х ч./В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский.-6-е изд., перераб. И доп.-Л.:

Машиностроение Ленинградск. отд-ние, 1982. – Ч.2.448 с., ил.
