Контрольные вопросы.
В чем отличие понятий Part, Cell, Symbol, Padstack?
Назовите типы контактных площадок, их состав, назначение, критерии выбора геометрических размеров.
Как создать контактную площадку нестандартной конфигурации?
Перечислите варианты посадочных мест элементов.
Назовите виды посадочных мест элементов поверхностного монтажа, какие параметры посадочного места требуются для серийного производства, как они задаются?
Как вводится буквенно-цифровая нумерация выводов посадочного места?
Что такое элемент в Expedition PCB, назовите его составные части?
В каких случаях в элементе присутствует несколько символов?
Как задаются правила свопирования вентилей?
Как задаются правила свопирования выводов?
В каких случаях применяются альтернативных посадочных места?
Как переместить, скопировать или удалить данные внутри центральной библиотеки?
Как обеспечивается взаимодействие между различными центральными библиотеками?
Как импортировать (экспортировать) данные в виде ASCII-файлов?
В чем различие между импортом (экспортом) бинарных данных и данных в виде ASCII-файлов?
Рекомендуемая литература.
Учебное пособие. Library Manager. Материалы обучения. MENTOR GRAPHICS – MEGRATEС. 2005 г. MEGRATEC (library_manager_2000A_rus.pdf).
Учебное пособие. Expedition PCB. Введение. Материалы обучени.я. MENTOR GRAPHICS – MEGRATEС. 2004 г. MEGRATEC (intro_exp_pcb_rus.pdf).
Учебное пособие по проектированию печатных плат. MENTOR GRAPHICS – MEGRATEС. 2004 г. MEGRATEC (ExpeditionPCB Process Guide _rus.pdf).
Приложение 1.1. Элементы.
Штыревой соединитель на 8 контактов PLD8.
Контакт 1
Контакт 2
Контакт N
Контакт N-1
Количество контактов |
A |
B |
2 |
2,54 |
0 |
4 |
5,08 |
2,54 |
6 |
7,62 |
5,08 |
8 |
10,16 |
7,62 |
10 |
12,7 |
10,16 |
Материал: Контакты: медь Варианты покрытия контактов: золото/олово/золото выборочно Изолятор: нейлон - 6Т,усиленный стекловолокном UL-94V-0
Электрические характеристики: Предельный ток: 3А Предельное напряжение: 500В в теч. 1 мин. Сопротивление изолятора: не менее 1000Мом Сопротивление контакта: не более 0,02 Ом
Эксплуатационные характеристики Допустимые температуры: от -40 °С + 105 °С
Приложение 1.1. Элементы (продолжение).

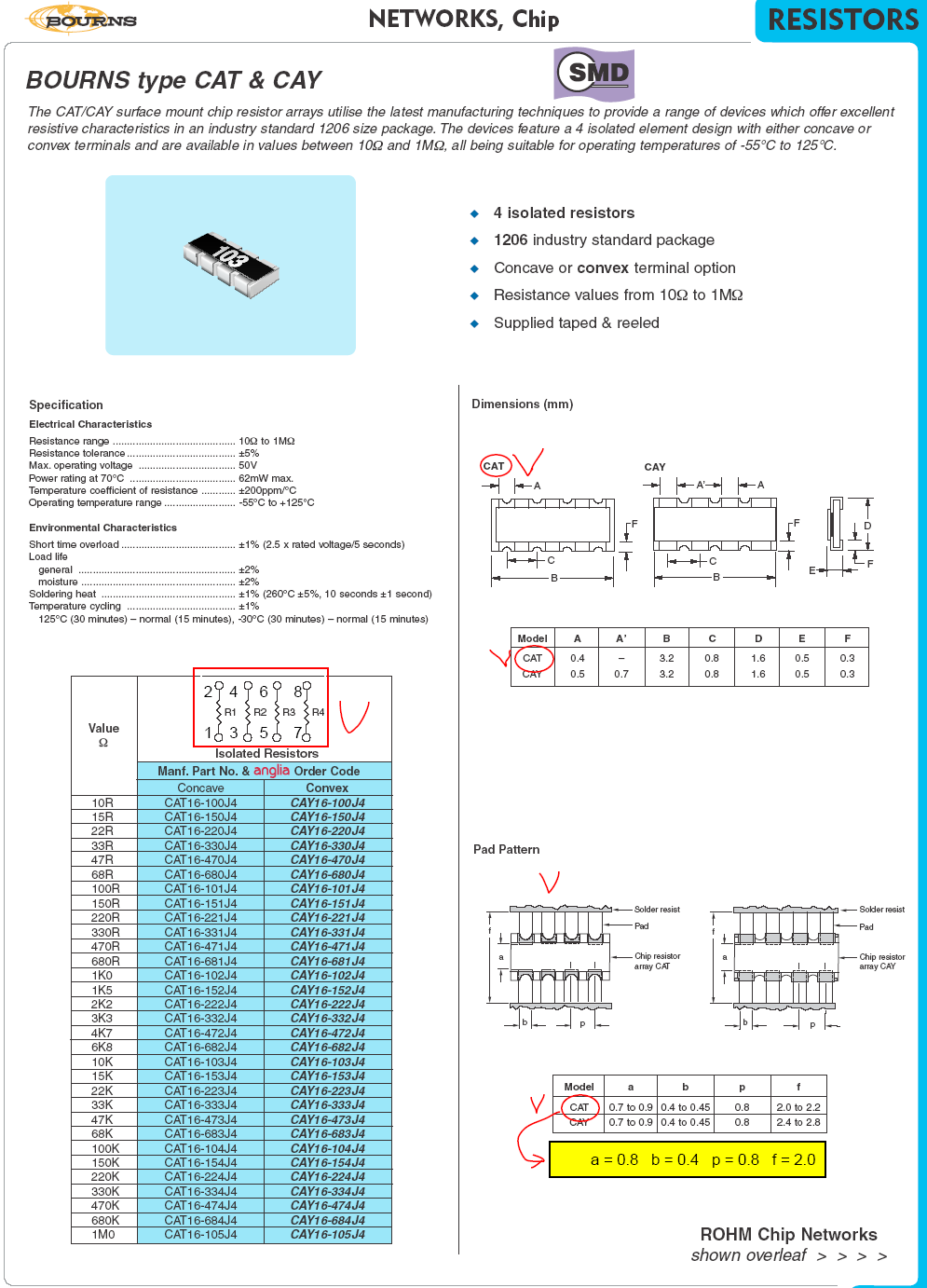

Резистивная матрица (набор из 4-х резисторов) CAT16.
Приложение 1.2 (необязательное). Дополнительные посадочные места.
Корпус типа BGA на 256 выводов. Cell name: BGA456.
Особенность. Контактная площадка – круглая, диаметром 0,6 мм
(вскрытие маски – 0,7 мм, паяльная паста – не наносится).
Рекомендуется: - воспользоваться в команде Place Pin шаблоном (Pattern) – BGA,
- для переназначения имен выводов использовать клавишу Renumber Pins....
Приложение 1.2. Дополнительные посадочные места (продолжение).

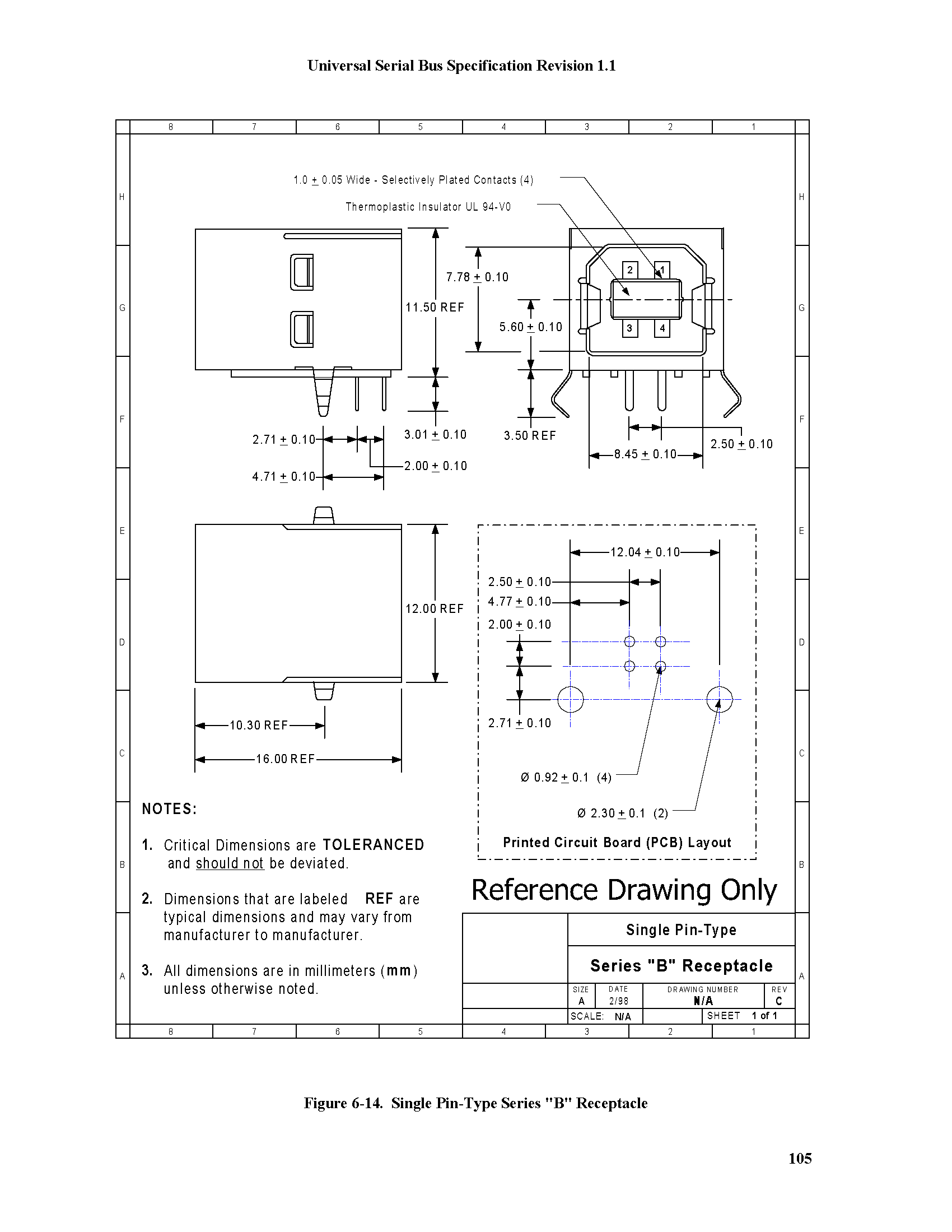

Порт USB типа В. Cell name: USB-B.
Особенность. Требует наличия в посадочном месте монтажных отверстий
(команда основного меню Edit >> Place >> Mounting Hole...).
Ø 1±0,1 (4)
Приложение 1.2. Дополнительные посадочные места (продолжение).
Кнопка тактовая вертикального типа. Cell name: SKHR.
Особенность. При нумерации контактных площадок в посадочном месте требуется
дублирование (в символе – 2 вывода, в корпусе – 4 вывода).
Приложение 1.2. Дополнительные посадочные места (продолжение).
Преобразователь DC / DC. Cell name: TES2N.
Особенность: - воспользуйтесь встроенным шаблоном SOIC на 16 выводов;
перенумеруйте выводы 7...10,16 в 2...6, а выводы 2...6 в 7...10,16;
измените количество выводов на 6 (в Cell Properties);
верните выводам 2...6 номера 7...10,16.
Приложение 1.2. Дополнительные посадочные места (продолжение).

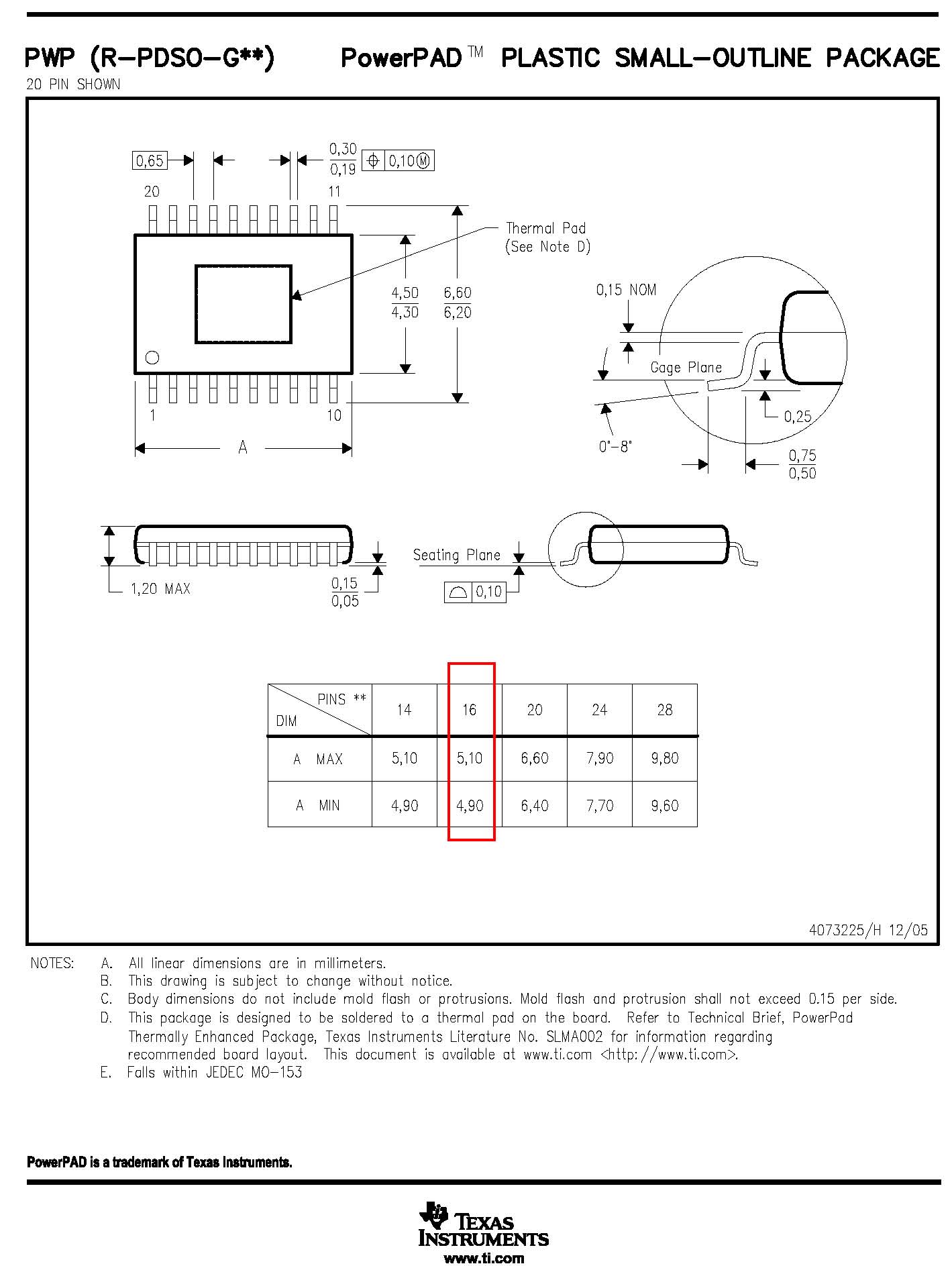

Корпус SOIC16 со встроенным снизу радиатором. Cell name: PWP16.
Особенности: - контактная площадка – 1,5x0,35 мм (для вскрытия маски – 1,6x0,55 мм, для нанесения паяльной пасты – 1,5x0,3 мм);
расстояние между рядами контактных площадок (по центрам) – 6 мм;
площадка под радиатор 2,5x2,5 мм (создается в рисованием контура Conductive Shape с назначением цепи вывода 5); для теплоотвода на площадке необходимо разместить предварительно созданные 6R3VIA (4 шт.) и также назначить им цепь вывода 5.
ЛАБОРАТОРНАЯ РАБОТА № 2. Работа с топологическим редактором Expedition PCB. Создание рабочего проекта, введение геометрии печатной платы, размещение элементов и трассировка межсоединений.
Цель и задачи работы.
Целью данной работы является самостоятельное выполнение рабочего проекта с использованием программы Expedition PCB (фирма “Mentor Graphics”) с определением оптимальной конфигурации печатной платы при заданных ограничениях на размещение элементов и на параметры трассировки. В рамках работы должны быть закреплены и расширены практические навыки:
по проектированию принципиальной схемы и заданию электрических и топологических требований к межсоединениям (на основе соответствующего курса DxDesigner, включая редактор CES);
по созданию проекта печатной платы и передаче данных от схемы на плату (Forward Annotation);
по размещению элементов в рамках технического задания;
по оптимизации межсоединений путем использования процедуры допустимых перестановок (свопирования) эквивалентных вентилей и выводов;
по применению методов авто- и интерактивной трассировки межсоединений с учетом наложенных ограничений для получения 100% -ной разводки.
Продолжительность занятия – 4ч.
