§22.1. Принцип действия синхронного двигателя
В соответствии с принципом обратимости электрических машин синхронная машина может работать не только в режиме генератора, но и в режиме двигателя, т. е. потреблять из сети электрическую энергию и преобразовывать ее в механическую.
Для объяснения принципа работы синхронного двигателя представим себе синхронный генератор, включенный на параллельную работу в сеть большой мощности.
Допустим,
приводной двигатель вращает ротор
генератора
против часовой стрелки с угловой
скоростью
.
При этом нагрузка генератора такова,
что продольная
ось полюсов ротора
смещена
относительно
оси вращающегося поля
на
угол
в направлении
вращения ротора (рис. 22.1, справа). Вращающий
момент приводного двигателя
уравновешивается
суммой электромагнитного момента
генератора М'
и
момента х.х. М0
(
).
На
угловой характеристике этому режиму
генератора соответствует точка Г.
Если
уменьшать вращающий момент
,
то
нагрузка
генератора начнет также уменьшаться,
при этом будет уменьшаться угол
,
а следовательно, и ток
статора
).
В итоге снизится величина электромагнитного
момента М'
и
при вращающем моменте
угол
,
т. е. генератор будет работать в режиме
х. х. (
= 0) и ЭДС генератора Е0
окажется
в противофазе
с напряжением сети
.
Этому режиму на
угловой характеристике соответствует
точка пересечения
осей координат (точка О
на
рис. 22.1). Если
же вал синхронной машины отсоединить
от приводного
двигателя и создать на этом валу
тормозной
момент,
т.е. момент нагрузки М2,
направленный
встречно вращению ротора машины, то
произойдет
смещение вектора ЭДС
на
угол —
относительно его положения в режиме х.
х. в сторону отставания
(рис. 22.1, слева). При этом в цепи обмотки
статора
появится результирующая ЭДС
,
которая
создаст
в обмотке статора ток
,
отстающий по фазе от ЭДС
на угол
90° (предполагается
)
и отстающий по фазе от напряжения
сети
е
на
угол
(в генераторном режиме ток
,
отстает по фазе
от ЭДС Е0
на
угол
).

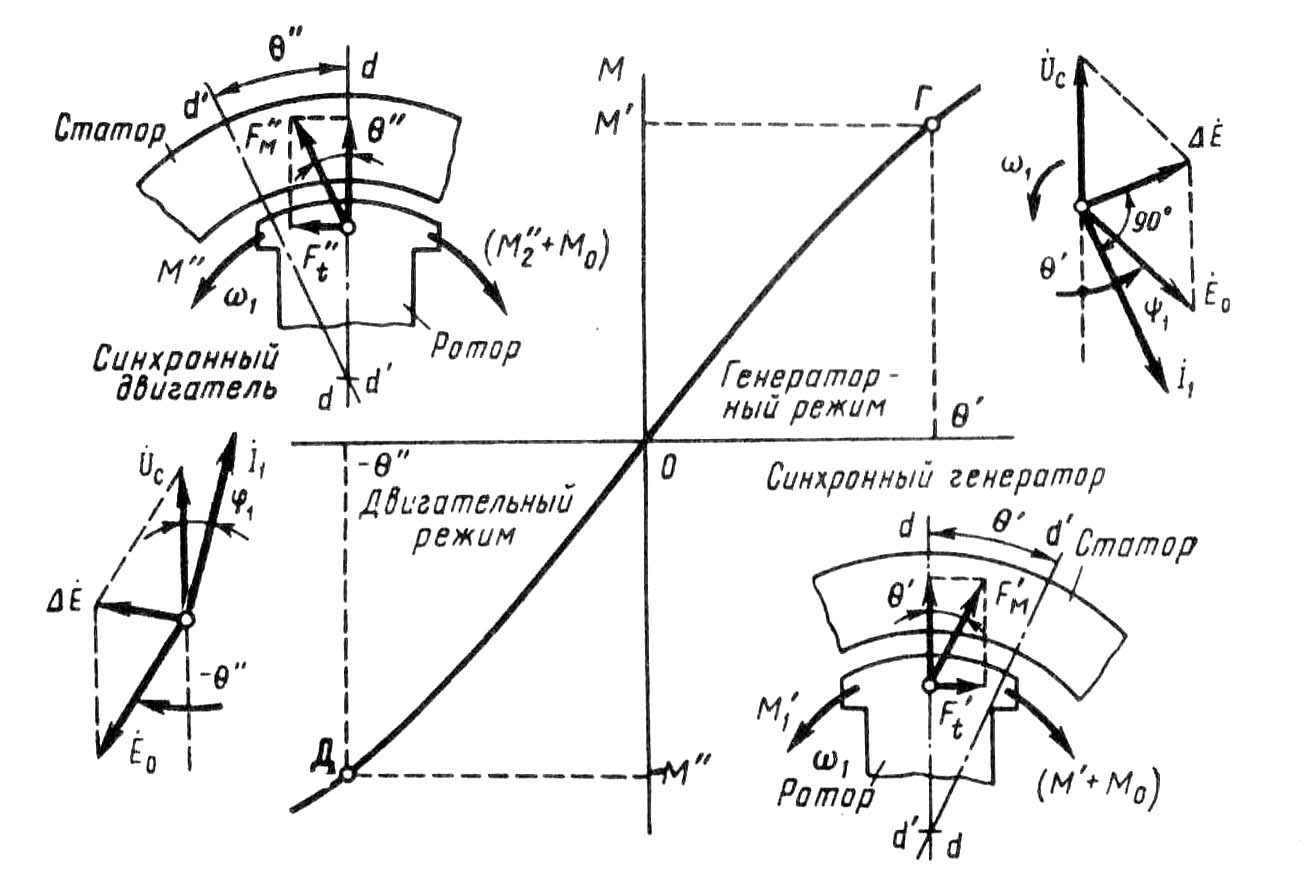

Рис. 22.1. Переход синхронной машины из генераторного режима в
двигательный
Рис. 22.2. Угловая характеристика синхронного двигателя
Ток
создает магнитное поле, вращающееся
синхронно с ротором,
ось которого
смещена
относительно продольной оси полюсов
ротора
на угол —
.
Допустим, работа двигателя происходит
в режиме точки Д
на
угловой характеристике (рис. слева), что
соответствует углу —
.
Возникшие при этом тангенциальные
составляющие сил магнитного взаимодействия
полюсов
создадут на роторе двигателя
электромагнитный момент М",
направленный согласно с вращающим
магнитным
полем и приводящий ротор во вращение с
синхронной частотой
.
При этом синхронная машина будет
потреблять из сети
электрическую энергию и преобразовывать
ее в механическую энергию
вращения. Вращающий электромагнитный
момент М"
преодолевает
момент х. х.
и
создает на валу двигателя полезный
момент
,
под действием которого приводится во
вращение
исполнительный механизм:
Все значения момента на угловой характеристике синхронного двигателя откладываются в отрицательном направлении оси ординат, так как при переходе синхронной машины из генераторного режима в двигательный электромагнитный момент меняет свое направление. Также отрицательной становится мощность синхронного двигателя, которая поступает из сети в машину, а не из машины в сеть, как это происходит в генераторном режиме. Оперирование с отрицательными значениями мощностей и моментов крайне неудобно, поэтому при рассмотрении синхронных двигателей условно будем принимать моменты и мощности положительными, помня при этом изложенное ранее о направлении этих параметров.
Электромагнитная мощность синхронного двигателя определяется выражениями (2 1 .7) и (2 1 .8), а электромагнитный момент - (2 1.9) и (2 1.10).
Угловые
характеристики электромагнитного
момента
и
его составляющих
и
представлены на рис.
22.2. Эти характеристики отличаются от
угловых характеристик
генератора (см. рис. 21.5) лишь тем, что
располагаются в третьем
квадранте осей координат, т. е. определяются
отрицательными
значениями углов
и моментов
и
а также момента
при
.
Таким образом, в общем виде угловая характеристика синхронной машины представляет собой две полуволны результирующего момента М: положительную, соответствующую генераторному режиму работы (см. рис. 21.5), и отрицательную, соответствующую двигательному режиму работы (рис. 22.2). Переход машины из одного режима работы в другой происходит при .
Устойчивая
работа синхронного двигателя соответствует
участку угловой характеристики (рис.
22.2) при
.
Отношение
максимального электромагнитного момента
к номинальному
[см. (21.16)] определяет перегрузочную
способность
синхронного двигателя
.
Обычно
перегрузочная способность синхронных
двигателей
,
что при номинальной нагрузке двигателя
соответствует
эл. град.
Ротор
синхронного двигателя может вращаться
только с синхронной частотой
.
Чтобы
убедиться в этом, достаточно
предположить, что ротор двигателя начнет
вращаться с частотой
.
В
какой-то момент времени намагниченные
полюсы ротора расположатся против
одноименных полюсов вращающегося
магнитного поля статора и тогда нарушится
магнитная связь между
намагниченными полюсами ротора и
полюсами вращающегося поля статора,
так как их одноименные полюсы будут
взаимно отталкиваться
и ротор, перестав испытывать устойчивое
действие вращающего электромагнитного
момента, остановится.
Вращение ротора синхронных двигателей только с синхронной частотой составляет характерную особенность этих двигателей и часто определяет область их применения (например, для привода устройств, требующих стабильной частоты вращения).
При изменениях нагрузки на валу синхронного двигателя меняется угол . При этом ротор вследствие инерции вращающихся масс агрегата не сразу занимает положения, соответствующие новой нагрузке, а некоторое время совершает колебательные движения. Таким образом, в синхронном двигателе, так же как и в генераторе, имеют место колебания (физическая сущность этого явления изложена в § 21.4).
По
своей конструкции синхронные двигатели
в принципе не отличаются от синхронных
генераторов, но все же имеют некоторые
особенности. Их изготовляют преимущественно
явнополюсными
с
полюсов; воздушный зазор делают меньшим,
чем
в генераторах такой же мощности, что
способствует улучшению ряда параметров
двигателя, в частности уменьшению
пускового
тока; демпферную (успокоительную) обмотку
выполняют стержнями
большего сечения, так как при пуске
двигателя она является
пусковой обмоткой (см. § 22.2); ширина
полюсного наконечника
достигает
вместо
в генераторах. Поэтому, несмотря
на свойство обратимости, синхронные
машины, выпускаемые
промышленностью, имеют обычно целевое
назначение —
либо это синхронные генераторы, либо
синхронные двигатели.
