27 Электромагнитные расходомеры
Электромагнитные (индукционные) расходомеры предназначены для измерения расхода различных жидких сред, в том числе пульп с мелкодисперсными неферромагнитными частицами, с электрической проводимостью не ниже 5 • 10—2 См/м, протекающих в
закрытых полностью заполненных трубопроводах. Широко применяются в различных отраслях пищевой промышленности.
Электромагнитные расходомеры выполняются в виде двух отдельных блоков: измерительного преобразователя расхода и измерительного блока — передающего преобразователя, в котором осуществляется приведение сигнала, полученного от измерительного преобразователя, к стандартизованному виду, удобному для дальнейшего использования.

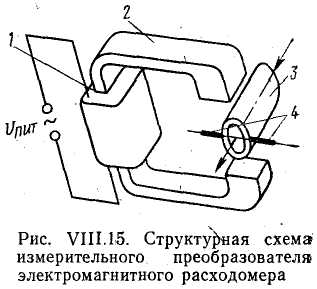

Измерительный преобразователь расхода электромагнитного расходомера (рис. VIH.15) состоит из немагнитного участка трубопровода 3 с токосъемными электродами 4 и ярма электромагнита 2 с обмоткой возбуждения 1, охватывающего трубопровод. При протекании электропроводных жидкостей по немагнитному трубопроводу 3 через однородное магнитное поле, создаваемое магнитом 2, в жидкости, которую можно представить как движущийся проводник, возникает электродвижущая сила, снимаемая электродами 4. Эта ЭДС Е прямо пропорциональна средней скорости потока:
Е = В1ср, (VIII.27)
где В— электромагнитная индукция в зазоре между полюсами магнита, Т; t — расстояние между электродами, м; vcv — средняя скорость потока, м/с.
Поскольку площадь сечения трубы постоянна, ЭДС, снимаемая с электродов, может быть выражена через объемный расход жидкости:
E = BQО/DУ, (VIII. 28)
где Dy — внутренний (условный) диаметр трубы, равный расстоянию между электродами, м.
Далее сигнал, пропорциональный расходу, подается на измерительный блок (на рис. VIII. 15 не показан), где он приводится к стандартизованному виду и затем передается к прибору или другому измерительному устройству.
Индукционные расходомеры рассчитаны на условные проходы от 10 до 300 мм и обеспечивают измерение в пределах от 0,32 до 2500 м3/ч. Класс точности 1.
29 Поплавковые и мембранные уровнемеры
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗМЕРЕНИИ УРОВНЯ
Практически во всех технологических процессах пищевой промышленности возникает необходимость измерять уровень жидких или сыпучих материалов, а также сигнализировать о достижении ими максимального или минимального значения для предупреждения от переливов и пересыпаний или снижения уровня ниже допустимых пределов. Особенно широко средства измерений уровня используются в производствах, связанных с переработкой и транспортировкой больших объемов жидких продуктов (пивоваренное, спиртовое, винодельческое, производство соков и т. п:),а также на элеваторах и мельницах.
Разнообразие условий измерения обусловило применение большого количества физических принципов, положенных в основу современных средств измерений уровня. Широкое применение находят механические, гидростатические, электрические (в том числе волновые), акустические, радиоизотопные принципы измерений. Современные приборы для измерения уровня можно разделить на две группы: уровнемеры, обеспечивающие получение непрерывной информации б положении уровня в контролируемой емкости в любой момент времени;
сигнализаторы, обеспечивающие получение информации (сигнала) о достижении уровнем каких-либо фиксированных значений, определяемых местом установки их чувствительных элементов. Уровнемеры могут быть снабжены сигнализирующими устройствами и выполнять функции сигнализаторов. Часто всю группу средств измерений уровня, предназначенных и для непрерывного измерения, и для сигнализации, называют уровнемерами. Отечественным приборостроением выпускается широкая номенклатура уровнемеров и сигнализаторов уровня, обеспечивающих измерение и сигнализацию уровня жидких и сыпучих материалов практически во всем диапазоне их изменения (от нескольких сантиметров до десятков метров). Кроме того, выпускается ряд средств измерений, отвечающих требованиям конкретных технологических процессов пищевых производств.
МЕХАНИЧЕСКИЕ УРОВНЕМЕРЫ
Уровнемеры и сигнализаторы этой труппы получили широкое распространение в пищевой промышленности благодаря простоте, надежности и низкой стоимости. К группе механических уровнемеров относятся средства измерений, основанные на использовании механического силового воздействия уровня измеряемого материала на, их чувствительный элемент. К механическим относятся поплавковые (наиболее распространенные), мембранные и контактно-механические, а также вибрационные приборы.

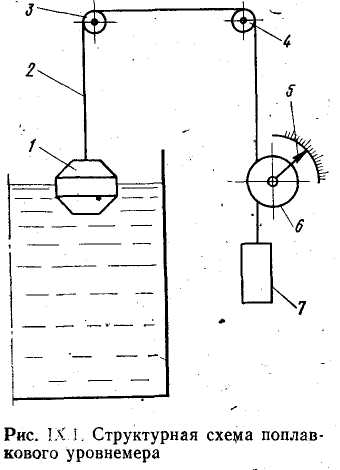

Поплавковые уровнемеры Существует большое разнообразие типов и модификаций поплавковых уровнемеров и сигнализаторов, различающихся конструкцией, характером измерения (непрерывное или дискретное), пределами измерения, условиями применения, системой дистанционной передачи и т. п. Принцип их действия основан на использовании перемещения поплавка, плавающего на поверхности жидкости. Это перемещение механически или-с помощью системы дис танционной передачи (механической, пневматической, электрической, частотной и др.) передается к измерительной части прибора. На рис. IX. 1 приведена структурная схема поплавкового уровнемера, положенная в основу многих промышленных приборов, применяемых для измерения уровня жидкостей.
Изменение уровня жидкости в емкости определяется с помощью поплавка 1, плавающего на ее поверхности. Движение поплавка передается с помощью троса или мерной ленты 2, перекинутой через ролики 3 и 4, на мерный шкив 6, на оси которого укреплена стрелка 5, показывающая по шкале уровень жидкости в резервуаре. Поплавок и трос уравновешиваются контргрузом 7 или пружиной. Поплавковые приборы также широко применяются в качестве сигнализаторов и реле предельных значений уровня неагрессивных или слабоагрессивных некристаллизующихся, а также неналипающих жидкостей.

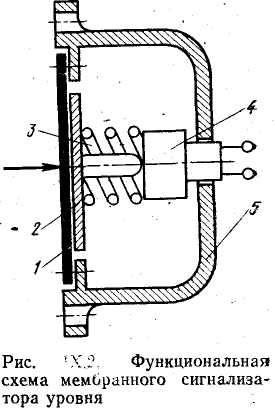

Мембранные уровнемеры Мембранные сигнализаторы уровня применяются для измерения уровня зерна и других сыпучих неслеживающихся материалов. В мембранном сигнализаторе уровня зерна (рис. IX.2), крепящегося к стенке бункера, усилие давления зерна воздействует на гибкую мембрану 1 из прорезиненной ткани с жестким металлическим диском 2 и перемещает ее, преодолевая усилие пружины 3. Это перемещение приводит к переключению электрических контактов. Микропереключателя 4, находящегося, внутри корпуса 5. Срабатывание контактов происходит при высоте слоя пшеницы над мембраной около 150 мм.
