2. Инструменты анализа данных.

   1. Общие настройки.

В приложении используется два типа представления многомерных данных – таблицы и графики. При помощи настроек пользователь может сформировать наиболее удобное для себя представление данных. Все настройки делятся на две группы: настройки, одинаковые для таблицы и графика, и настройки индивидуальные для каждого из инструментов.

К одинаковым настройкам относится панель измерений.

Вызов панели измерения осуществляется выбором одноименного пункта «Панель измерений» контекстного (всплывающего) меню (рис. 3.1 ).

Открывается окно панели измерений (см. рис.3.2).

Панель измерений служит для настройки отображения на плоскости экрана (принтера) пространства координат многомерного куба. Необходимость настройки связана с тем, что на плоскости можно отобразить только две (в изометрическом изображении – три) координаты. Управление «Панелью измерений» позволяет изменять набор отображаемых координат и их взаимное расположение, обеспечивая наиболее наглядное отображение анализируемых данных.

Область панели измерений разбивается на три части: грань страниц, грань строк и грань колонок, каждая из которых может включать в себя одно или несколько измерений и показатели. (рис. 3.2).

И змерения и/или показатели грани строк индексируют таблицу или график по вертикали, измерения и/или показатели грани столбцов колонок индексируют таблицу или график по горизонтали. Измерения и/или показатели грани страниц определяют значения, отображаемые в ячейках таблицы или в области графика.

В примере на рисунке грань строк содержит измерение «Время». В иерархии доходов этого измерения выбран элемент «Все время», который индексирует таблицу по вертикали (рис. 3.3). На графике в виде трехмерной диаграммы (рис. 3.4) этот элемент индексирует одну из горизонтальных осей. На диаграмме (рис. 3.4) элемент «доходы от ОФК» индексирует выводимые столбцы диаграммы.

В примере на рисунке 3.2 грань колонок содержит измерение «Показатели» (отображается «Measure»), в котором выбран показатель «Поступления».

Измерения и показатели можно перетаскивать с одной грани на другую или производить взаимную перестановку. Для перестановки навести курсор мыши на переносимое измерение или показатель, нажать левую кнопку мыши и не отпуская перенести измерение или показатель на другую грань, отпустить кнопку мыши.

При перемещении измерений необходимо соблюдать следующие правила:

• удаление последнего измерения с грани строк возможно только в том случае, если уже удалены все измерения с грани страниц;

• на грани колонок всегда должно оставаться хотя бы одно измерение.

Диаграмма.

Также, как и таблица, диаграмма является необходимым инструментом для анализа данных.

Существуют настройки, индивидуальные для диаграммы.

Эти настройки собраны в меню «Диаграмма».

1. Тип диаграммы.

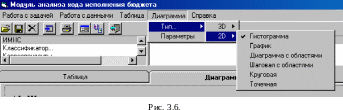

Д ля того, чтобы изменить тип диаграммы, необходимо из меню «Диаграмма» выбрать команду «Тип…» и далее из раскрывающегося меню выбрать необходимый тип диаграммы.

Существуют следующие виды диаграмм:

1. Двумерные

   1. Гистограмма (см. рис. 3.7)

   2. График (см. рис. 3.8)

   3. Диаграмма с областями (см. рис. 3.9)

   4. Шаговая с областями (см. рис. 3.10)

   5. Круговая (см. рис. 3.11)

   6. Точечная (см. рис. 3.12)

2. Трехмерные

   1. Объемная гистограмма (см. рис. 3.13)

   2. Объемный график (см. рис. 3.14)

   3. Объемная с областями (см. рис. 3.15)

   4. Объемная шаговая (см. рис. 3.16)
