Ф.2.9. Какие методы используются для определения физико-механических свойств грунтов?

Определение физико-механических свойств грунтов производится лабораторными и полевыми методами.

Физические характеристики грунтов определяются лабораторными методами. В некоторых случаях используются полевые методы исследований при помощи зондирования и радиоактивного каротажа.

Прочностные характеристики грунтов определяются лабораторными или полевыми методами. Для этой цели в лабораторных условиях используются сдвиговые приборы и стабилометр. В полевых условиях сопротивление сдвигу слабых грунтов определяется методом вращательного среза в скважинах (см.рис.М.11.20). Для оценки угла внутреннего трения песчаных грунтов используют статическое и динамическое зондирование (рис.Ф.2.9,а).

а)	б)

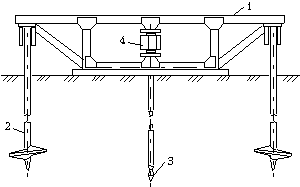

Рис.Ф.2.9. (начало) Установки для определения прочностных свойств: а - установка для статического зондирования: 1 - траверса; 2 - винтовая свая; 3 - наконечник; 4 - гидравлический домкрат; б - прессиометр:1 - рабочая камера; 2 - предохраняющая камера; 3 - шланг; 4 - измерительное устройство; 5 - баллон со сжатым воздухом

Прочностные свойства крупнообломочных грунтов, образцы которых практически невозможно отобрать с ненарушенной структурой, определяются путем среза грунта.

Деформационные свойства грунтов определяются в лабораторных условиях с использованием компрессионных приборов и стабилометров (см.ч.I), а в полевых условиях при помощи прессиометра (рис.Ф.2.9,б) и штамповых испытаний.

Ф.2.10. Что представляет собой инженерно-геологический разрез?

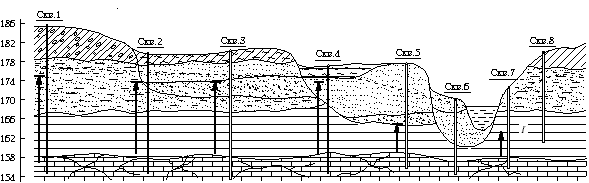

Инженерно-геологический разрез представляет собой чертеж, на котором изображены горные выработки (скважины, шурфы), выделены слои грунта, показана их мощность, нанесен ряд показателей их свойств, показан уровень грунтовых вод (рис.Ф.2.10).

Рис.Ф.2.10. Инженерно-геологический разрез

Ф.2.11. Как определяются прочностные характеристики грунтов в полевых условиях?

В полевых условиях прочностные характеристики грунтов  угол внутреннего трения и удельное сцепление, определяются методом пенетрации, статического и динамического зондирования, лопастного сдвига и среза целикового массива грунта.

Ф.2.12. В чем отличие пенетрационных испытаний грунтов от метода статического зондирования?

Различие в пенетрации и зондировании состоит в следующем. Погружение наконечника на глубину, меньшую высоты наконечника, называется пенетрацией. Метод испытания грунтов при погружении наконечника на глубину, превышающую высоту наконечника, называется зондированием.

Ф.2.13. Для чего проводятся статическое и динамическое зондирования?

Применение методов пенетрационных испытаний, статического и динамического зондирования позволяет определить:

  характер залегания грунтов различного литологического состава, положения границ между слоями, включая оценку степени однородности грунтов и степени плотности песчаных грунтов;

  физические и механические характеристики грунтов (показатель текучести, коэффициент пористости, модуль деформации, угол внутреннего трения и удельное сцепление);

  сопротивление грунтов под острием R и на боковой поверхности f свай.

Статическое зондирование грунтов (рис.Ф.2.13) заключается во вдавливании в грунт зонда с одновременным измерением значений сопротивлений грунта под наконечником F_s и на боковой поверхности зонда q_s.

Динамическое зондирование состоит в забивке в грунт стандартного конического зонда и измерении глубины его погружения от определенного числа ударов молота или, обратно, при задании установленной глубины забивки с измерением требуемого для этого числа ударов. По результатам динамического зондирования строятся графики изменения по глубине условного динамического сопротивления.

Фактически статическое и динамическое зондирования позволяют определять одни и те же показатели свойств грунтов.

Рис.Ф.2.13. Примерный график статического зондирования: 1,2,3,4 - наименования грунтов
