Ф.14.7. Какие бывают виды забивных свай?

Забивные железобетонные сваи размером поперечного сечения до 0,8 м включительно и сваи-оболочки диаметром 1 м и более подразделяются:

а) по форме поперечного сечения  на сваи квадратные, прямоугольные, таврового и двутаврового сечений, квадратные с круглой полостью, полые круглого сечения (рис.Ф.14.7.А,а);

б) по форме продольного сечения  на призматические, цилиндрические и с наклонными боковыми гранями (пирамидальные, трапецеидальные, ромбовидные, с уширенной пятой (рис.Ф.14.7.А,б);

в) по способу армирования  на сваи и сваи оболочки с ненапрягаемой продольной арматурой с поперечным армированием и на предварительно напряженные со стержневой или проволочной продольной арматурой с поперечным армированием и без него (рис.Ф.14.7.Б,в);

г) по конструктивным особенностям на цельные и составные из отдельных секций (рис.Ф.14.7.Г);

Рис.Ф.14.7.А. Формы сечения железобетонных свай: а - поперечных: 1 - квадратная; 2 - квадратная с круглой полостью; 3 - круглая пустотелая; 4 - прямоугольная; 5 - швеллерная; 6 - двутавровая; б - продольных: 7 - призматическая; 8 - цилиндрическая; 9 - пирамидальная; 10 - трапецеидальная; 11 - ромбовидная; 12 - с уширенной пятой

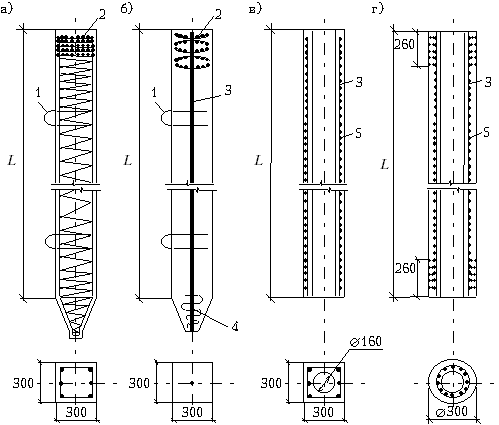

Рис.Ф.14.7.Б. Конструкция железобетонных свай: а - призматическая с поперечным армированием ствола; б - то же, без поперечного армирования ствола; в - то же, с круглой полостью; г - полая круглая: 1 - строповочная петля; 2 - арматурные сетки головы; 3 - продольная арматура; 4 - спираль острия; 5 - поперечная спиральная арматура

Рис.Ф.14.7.В. Составная свая: а - верхнее звено; б - нижнее звено

д) по конструкции нижнего конца - на сваи с заостренным или плоским нижним концами, с плоским или объемным уширениями и на полые сваи с закрытым или открытым нижним концами или с камуфлетной пятой (рис.Ф.14.7.Д).

Составные сваи применяются в слабых грунтах мощностью более 12 м и состоят из двух звеньев с различными стыками: стаканным, коробчатым, сварным, болтовым, клеевым.

Применение свай квадратного сечения с круглой полостью позволяет снизить расход цемента на 15-25 % по сравнению со сваями сплошного квадратного сечения.

Забивные сваи применяются для всех типов зданий и сооружений в любых грунтах (за исключением грунтов с непробиваемыми включениями) для восприятия вдавливающих, выдергивающих и горизонтальных нагрузок.

Ф.14.8. По каким признакам классифицируются сваи?

Все известные сваи классифицируются по трем признакам:

1) По материалу: железобетонные, бетонные, металлические, деревянные;

2) По способу заглубления в грунт:

а) забивные железобетонные, деревянные и стальные, погружаемые в грунт без его выемки с помощью молотов, вибропогружателей, вибровдавливающих и вдавливающих устройств, а также железобетонные сваи-оболочки;

б) сваи-оболочки железобетонные, заглубляемые вибропогружателями с выемкой грунта и заполняемые частично или полностью бетонной смесью;

в) набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного вытеснения грунта;

г) буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них железобетонных элементов;

д) винтовые;

3) По условиям взаимодействия с грунтом:

а) сваи-стойки, передающие нагрузку на грунт нижним концом и опирающиеся на скальные или малосжимаемые прочные грунты. К малосжимаемым грунтам относятся крупнообломочные грунты с песчаным заполнителем средней плотности и плотные, а также глины твердой консистенции в водонасыщенном состоянии с модулем деформации E  50 МПа (рис.Ф.14.8,а);

б) висячие сваи, опирающиеся на сжимаемые грунты и передающие нагрузку на грунты основания боковой поверхностью и нижним концом (рис.Ф.14.8,б).

Рис.Ф.14.8. Схемы передачи нагрузки на основание

Ф.14.9. Как различают сваи по характеру работы в грунте?

Сваи по характеру передачи нагрузки на грунт подразделяются на сваи-стойки и висячие сваи (см.рис.Ф.14.8). Сваи-стойки прорезают толщу слабых или недостаточно прочных грунтов и опираются на прочные грунты скальные, полускальные, крупнообломочные, плотные песчаные грунты, глинистые грунты твердой консистенции.

Свая-стойка всю свою нагрузку передает через нижний конец, так как при малых ее перемещениях  осадках не происходит мобилизации сил трения по боковой поверхности. Свая-стойка работает как сжатый стержень в упругой среде. Ее несущая способность определяется прочностью самого материала на сжатие и сопротивлением грунта под нижним концом  острием.

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Они имеют перемещения под воздействием нагрузок значительно большие, чем сваи-стойки, при этом в работу включаются силы трения, возникающие по боковой поверхности. У висячих свай нагрузка передается основанию не только через нижний конец, но и боковой поверхностью. Нагрузка на такую сваю определяется суммой этих двух воздействий. Таким образом, висячая свая отличается от сваи-стойки тем, что передает нагрузку от веса сооружения не только своим нижним концом, но и боковой поверхностью.

Свая-стойка подобна колонне, которая опирается на несжимаемый грунт и поэтому ее несущая способность определяется только размером ее поперечного сечения. Висячая свая под действием нагрузки перемещается относительно окружающего сжимаемого грунта, при этом на ее боковой поверхности возникает трение, которое оказывает сопротивление внедрению сваи в грунт. Поэтому несущая способность висячей сваи зависит как от площади поперечного сечения, так и от площади боковой поверхности сваи.
