13. Алгоритмы вывода окружности.
Для вывода контура круга можно использовать соотношение между координатами X и Y для точек окружности и построить алгоритм прямого вычисления координат. Однако в этом случае необходимо вычислять квадратный корень (как элемент бесконечной последовательности приближений).
Алгоритм изображения окружности несколько сложнее, чем построение отрезка. Мы рассмотрим его для случая окружности радиуса r с центром в начале координат. При построении растровой развертки окружности можно воспользоваться её симметрией относительно координатных осей и прямых . Необходимо сгенерировать лишь одну восьмую часть окружности, а остальные её части можно получить путём отображений симметрии. За основу можно взять часть окружности от 0 до 45° в направлении по часовой стрелке с исходной точкой построения (r; 0). В этом случае координата окружности является монотонно убывающей функцией координаты r.
14. Алгоритмы вывода эллипса.

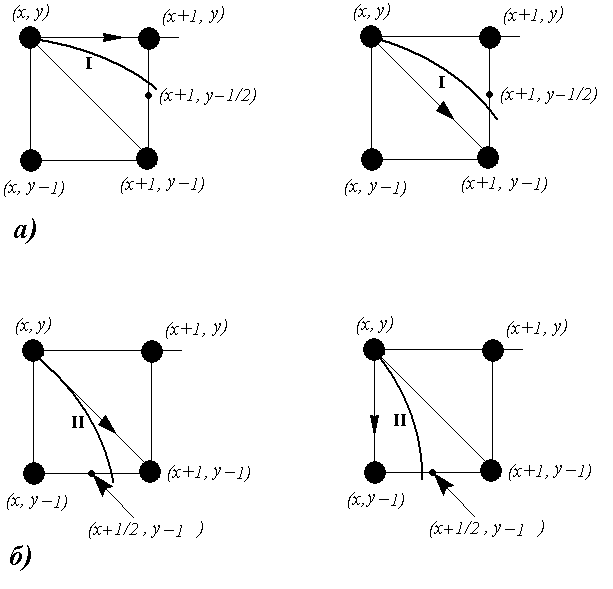

В каждой точке эллипса существует вектор нормали, задаваемый градиентом функции . Дугу разобьем на две части: первая - с углом между нормалью и горизонтальной осью больше 45° (тангенс больше 1) и вторая - с углом, меньшим 45°.
Движение вдоль дуги будем осуществлять в направлении по часовой стрелке, начиная с точки . Вдоль всей дуги координата является монотонно убывающей функцией от , но в первой части она убывает медленнее, чем растет аргумент, а во второй - быстрее. Поэтому при построении растрового образа в первой части будем увеличивать на единицу и искать соответствующее значение , а во второй - сначала уменьшать значение на единицу и определять соответствующее значение .
Направление нормали соответствует вектору
Отсюда находим тангенс угла наклона вектора нормали: . Приравнивая его единице, получаем, что координаты точки деления дуги на вышеуказанные части удовлетворяют равенству . Поэтому критерием того, что мы переходим ко второй области в целочисленных координатах, будет соотношение , или, переходя к целочисленным операциям, .
15. Методы улучшения растровых изображений: антиэлайзинг и дизеринг.
Устранение ступенчатости (антиэлайзинг)
При построении растрового образа линий мы сталкиваемся с эффектом ступенчатости, связанным с дискретизацией непрерывного объекта. Искажение идеального образа происходит потому, что из всего множества точек мы выбираем только те, которые оказываются ближе всего к центру элемента растра, и инициализируем этот элемент.
Для предотвращения сильных искажений в этом случае можно, во-первых, повышать разрешение растра, что позволяет отображать всё более мелкие детали объектов. Но у этого подхода есть свои чисто физические ограничения. Второй подход заключается в том, что растр рассчитывается с более высоким разрешением, а изображается с более низким - путем усреднения атрибутов пикселей первого более детального растра с определенными весами. Если веса одинаковы, то мы получаем равномерное усреднение. Лучших результатов можно достигнуть, если использовать разные веса у пикселей первого растра. На рисунке показано распределение весов при детализации пикселя экранного растра.
Распределение весов при увеличении разрешения в 16 раз
Другой метод устранения ступенчатости состоит в том, чтобы рассматривать пиксель не как точку, а как некоторую конечную область. Если рисунок черно-белый, то устранить эффект ступенчатости растра практически невозможно. Но при наличии оттенков полутонов можно задать интенсивность цвета пикселя в зависимости от площади его пересечения с областью.
Дизеринг
В компьютерной графике дизеринг используется для создания иллюзии глубины цвета для изображений с относительно небольшим количеством цветов в палитре. Отсутствующие цвета составляются из имеющихся путем их «перемешивания» (например, если необходимо получить отсутствующий в палитре фиолетовый цвет, его можно получить, разместив красные и синие пиксели в шахматном порядке).
При оптимизации изображений путем уменьшения количества цветов, применение дизеринга приводит к визуальному улучшению изображения.
