2. Назвать основные оси теодолита. Дать определения
Визирная ось зрительной трубы-линия , проходящая через центр сетки нитей и оптический центр объектива. Ось цилиндрического уровня – линия, касательная к ампуле уровня в его нуль-пункте. Основная или вертикальная ось прибора – ось вращения алидады. Оси лимба и алидады сопадают 3. Приведите чертежи устройства Л3. Что входит в комплект? Компарирование. Дать определение.

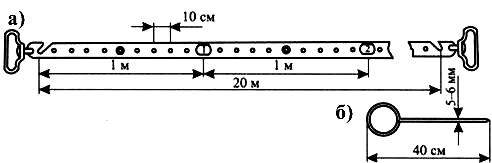

М е р н а я л е н т а типа Л3 (л е н т а з е м л е м е р н а я) изготавливается из стальной полосы шириной до 25 мм и длиной 20, 24 или 50 м .Наиболее распространены 20-метровые ленты. На концах ленты имеются штрихи, обозначающие начало и конец ленты. Против штрихов сделаны вырезы для фиксирования конца ленты втыкаемой в землю шпилькой. Метровые деления ленты отмечены латунными пластинами с выбитыми на них цифрами, указывающими число метров от одного из концов. Для удобства измерения метры нумеруются на одной стороне ленты от одного конца, а на другой – от другого. Полуметровые деления отмечены заклепками, а дециметровые – отверстиями диаметром 2 мм. Для хранения ленту наматывают на специальное кольцо. К ленте прилагается комплект из шести или одиннадцати шпилек. Для переноски шпильки одевают на проволочное кольцо. Процесс сравнения длины рабочего измерительного прибора с эталонным называется компарированием. За эталоны принимают отрезки линий на местности или в лаборатории, длины которых известны с высокой точностью.
Компарирование можно выполнить следующим образом. На ровной поверхности укладывают рабочий измерительный прибор, а рядом – эталонный. Натянув их с одинаковой силой, определяют, насколько отличаются их длины. Для надежности измерения выполняют несколько раз, и за окончательный результат принимают среднее.
В
результате компарирования находят
отклонение длины от ее номинального
значения Δlк
= l
– l0,
где l
– длина, полученная при компарировании;
l0
– номинальная длина.
Если Δlк ≤ 2 мм, то им пренебрегают. В противном случае в результаты измерений вводят поправку за компарирование. Рулетки, предназначенные для высокоточных измерений, компарируют на стационарных компараторах.
4 Что такое геодезический пункт плановой гос. Геодезической сетки, из каких частей состоит?
Геодезической сетью называется совокупность точек, закрепленных на местности и определенных в единой системе координат и высот.
П л а н о в ы е сети служат для определения прямоугольных координат точек (X и Y). Закрепленные на местности точки плановой геодезической сети называются г е о д е з и ч е с к и м и п у н к т а м и. Геодезические пункты государственной сети и сетей сгущения закрепляются на местности таким образом, чтобы на долгие годы была обеспечена их сохранность, постоянство положения и быстрое нахождение. В связи с этим геодезический пункт состоит из двух частей: подземного центра и наружного знака (рисунок 8.1).
Подземный центр (см. рисунок 8.1, б) является носителем координат геодезического пункта. Он состоит из железобетонного пилона, устанавливаемого в нижней части на бетонный якорь. Якорь должен быть заложен ниже глубины промерзания грунта (для территории республики Беларусь – 1,5 м). В верхней части пилона укрепляют чугунную марку, к метке на которой относятся координаты пункта. Подземный центр сверху закапывается землей.
Наружные знаки устанавливают над подземным центром (см. рисунок 8.1, а) для обеспечения взаимной видимости между смежными геодезическими пунктами. В качестве наружных знаков используют деревянные или металлические пирамиды и сигналы. Они вверху заканчиваются визирным цилиндром, ось которого должна находиться на одной отвесной линии с центром чугунной марки подземного центра. Пирамида по высоте не превышает 12 м. Для измерения углов под пирамидами теодолиты устанавливают на штативе.
