Конструктивный расчет арки.
Металлическая арка
1- расчет на устойчивость в плоскости действия изгибающего момента:
σ = [Nmax / φe∙А] ≤ Rу∙γc;
Ry=2400 кгс/см²
γc = 0,95
Условие σ ≤ Rу∙γc = 22,8 Кн
предварительно задаемся - φe =0,7÷0,8; λ=80;
находим площадь сечения - А
А = Nmax / φe∙ Rу∙γc
Nmax = 201,67
А = Nmax / φe∙ Rу∙γc = 201,67 / 0,7∙22,8 = 12,64
---------------------------------------------------------------------------
далее смотри схему расчета - рис 20.
Рис. 20
2 – проверка на прочность в плоскости действия изгибающего момента:
σ =(Nmax / А)+Mmax / Wx ≤ Rу∙γc;
3 – проверка на общую устойчивость:
(1,2÷1,3)Nmax ≤Nкр; Nкр = (π²∙E∙ IX)/ (μ∙S)²;
Методика статического и конструктивного расчетов купола.
РАЗРЕЗ ЗДАНИЯ [вариант]
d
рис.1

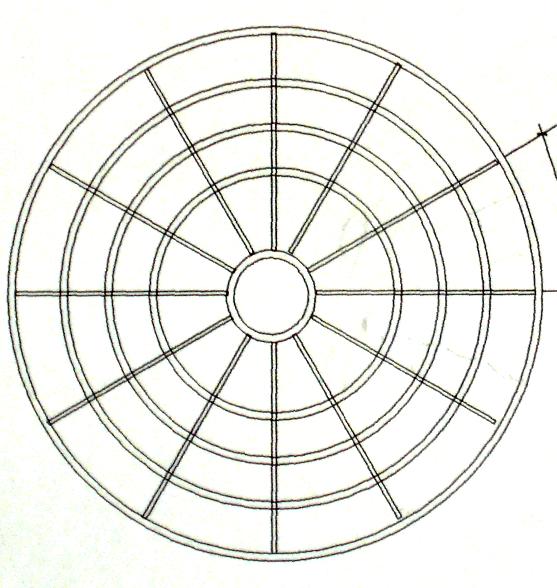

план ЗДАНИЯ [вариант]
рис.2
исходные данные:
тип купола - гладкий
диаметр – 60 м
стрела подъема… тип кровли - теплая
материал – ж/б
очертание - сфера тип опор - колонна снег - 1,4 Кпа/м²
RУ - …
Rб - …
|
|||
Подсчет нагрузок на 1м2
|
|||
Состав покрытия |
qн н/м2 |
yf |
q°н/м2 |
Вариант для ж/б гладкого купола |
|||
Оцинкованный кровельный лист |
|
|
|
-0.001 мм, ρ=7850 кг/м3 |
78,5 |
1,1 |
86,35 |
Обрешетка из брусьев 40 х 40 ρ=500кг/м3 |
240 |
1,1 |
264 |
Стропила из досок 50 х 180 через 750 |
72 |
1,1 |
79,2 |
Шлакоизвестковая корка -30 ρ=1400кг/м3 |
420 |
1,3 |
546 |
Минеральный войлок -140 ρ=400кг/м3 |
560 |
1,2 |
672 |
Обмазочная пароизоляция ρ=1000кг/м3 |
10 |
1,3 |
13 |
ж/б купол -100 ρ=2500кг/м3 |
2500 |
1,3 |
3250 |
|
|
|
|
Снег (при D>50 М ) |
1400 |
1,6 |
2240 |
|
|
|
|
Бетон В30 ( м400); R=17МПа; Еб=33∙10³ МПа; |
|
|
|
|
|
|
|
|
1па = 1н/м2=
=0,1кГс/м2.
1кГс/см2=0,1Мпа=100КПа.
1Кпа=1000н/м²
Определение геометрических размеров купола и усилий N1,N2,Nk.
