Спектр дчm-сигнала
Анализируя спектр ДЧM-сигнала, можно отметить следующее:
- с увеличением индекса частотной модуляции mf амплитуда несущего колебания уменьшается.
- при индексе модуляции, близком к единице (mf≈1), основная часть мощности сигнала заключена в несущей частоте и боковых составляюших на частотах ω0+Ω и ω0-Ω.
- ширина спектра ДЧМ-сигнала примерно в два раза превышает ширину спектров сигналов ДАМ и ДФМ.
Структура модулятора

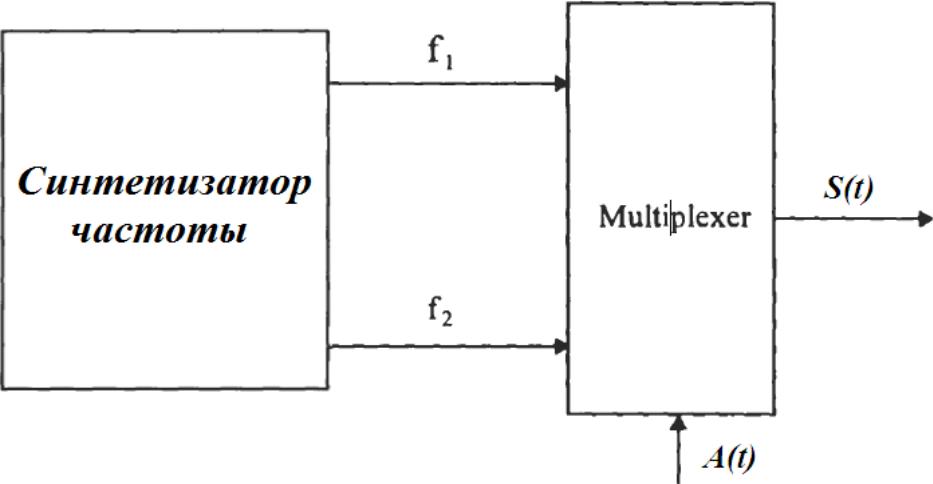

Для осуществления ДЧМ-модуляции используют M отдельных генераторов, настроенных на заданные частоты. Схема ДЧМ-модулятора при M=2
Выбор сигнала от генератора выпольняется с помощью мультиплексора, на вход управления которого подаѐтся сигнал A(t).
Демодуляция сигналов дискретной частотной модуляции осущестляется на основе тех же схем, что и при аналоговой частотной модуляции.
19
Дискретная частотная модуляция с непрерывной фазой
Метод дискретной частотной модуляции, основанный на подключении к входу канала одного из нескольких генераторов частот. В момент переключения может возникать разрыв фазы, так как при подключении очередного генератора фазы вырабатываемых им колебаний имеют любые произвольные значения. Для данного метода характерны следующие недостатки:
- Значительные переходные процессы, которые приводят к искажениям сигнала.
- Появление дополнительных частотных составляюших, которые находятся за пределами основного спектра сигнала, что вызывает увеличение полосы частот для его передачи.
- Большой уровень внутрисистемных помех в многоканальных системах передачи информации.
Для устранения указанных недостатков применяется дискретная частотная модуляция с непрерывной фазой – ДЧМНФ. При ДЧМНФ информационный сигнал модулирует всего одну несущую, которая изменяется непрерывно. В этом случае модулированный сигнал можно представить в виде:
где – Ψ-изменяющаяся во времени фаза несущей,ф - начальная фаза сигнала.
Временная диаграмма этого сигнала
Для осуществления ДЧМНФ-модуляции в место M отдельных генераторов, используется синтетизатор частоты.
20
Амплитудно-импульсная модуляция (аим)
Амплитудно-импульсная модуляция основана на дискретизации во времени, т. е. на замене непрерывного сигнала последовательностью его мгновенных значений, взятых в дискретные моменты времени. На практике на один из входов импупьсного модулятора подается аналоговый низкочастотный сигнал A(t), а на другой его вход поступают импульсы длительностью τ с интервалом повторения Δt. На выходе модулятора появляется последовательность импульсов, амплитуда и плошадь каждого из которых пропорциональна значению амплитуды аналогового сигиала. Таким образом, АИМ-сигнал можно получить посредством модупяции по амплитуде периодической последовательности импульсов. При этом остальные их параметры остаются неизменными. Известны два вида амплитудно-импульсной модуляции: АИМ-1 и АИМ-2 В первом случае вершина импульса следует за изменениями модулирующего сигнала, а во втором - вершина импульса сохраняется плоской.
Модуляция и демодуляция таких сигналов осуществляется на основе методов, рассмотренных при аналоговой амплитудной модуляции.
В заключение отметим, что АИМ-сигналы обладают невысокой помехоустойчивостью.
