Инверторы
Источники вторичного электропитания, которые преобразуют постоянное напряжение в переменное напряжение, называют инверторами.
Классификация инверторов:
по типу коммутирующих приборов:
тиристорные;
транзисторные;
по принципу коммутации:
ведомые сетью;
автономные;
по роду преобразуемой величины:
инверторы тока;
инверторы напряжения;
по количеству фаз:
однофазные;
трехфазные.
Тиристорные инверторы – инверторы большой мощности, т. к. тиристоры выпускают на напряжения, равные нескольким КВ, и на токи до сотен А, чего нельзя сказать о транзисторах.
Поэтому транзисторные инверторы выполняют на малую и среднюю мощность (несколько кВт).
Инверторы, ведомые сетью
Рассмотрим схему тиристорного инвертора, которая представляет собой однофазный двухполупериодный инвертор с выводом средней точки вторичной обмотки трансформатора. Между средней точкой О и узлом С включен источник постоянной э.д.с. Е (рисунок 1.33).
СИСТЕМА
УПРАВЛЕНИЯ
СУ
VS2
VS1
E
i
i
U2b
U2a
Lф
+
+
+
-
0
-
-
c
b
a
i1
U1
Рисунок 1.33 – Схема тиристорного инвертора
Запирание и отпирание тиристоров происходит под воздействием напряжения вторичной обмотки трансформатора, которое создается сетью переменного тока. Поэтому такой инвертор называют инвертором, ведомым сетью.
U2a
α
= 0°
α
= 180°
t
t
i1
U1
i1
U1
U2b
U2

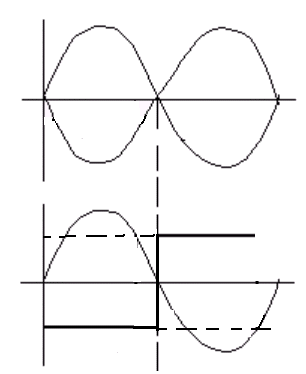

Рисунок 1.34 – Временные диаграммы напряжений и тока инвертора, ведомого сетью
Но если один тиристор будет отпираться точно при угле управления α = 180°, то другой тиристор не успеет закрыться. Тогда запирающийся тиристор создаст короткое замыкания по цепи: вторичная обмотка трансформатора – источник Е. Это явление называют срывом инвертирования или опрокидыванием инвертора. Чтобы исключить этот процесс, необходимо сделать угол α < 180° на угол , который называется углом опережения отпирания (рисунок 1.35).
β
α
i1
U1
i1
U1
U2b
U2a
U2
Рисунок 1.35 – Временные диаграммы напряжений и тока инвертора, ведомого сетью при α = 180° на угол β
Укажем основные положения, отличающие режим инвертирования от режима выпрямления:
При выпрямлении источником энергии является сеть переменного тока, поэтому при α = 0, кривая тока i1, потребляемого от сети, совпадает по фазе с напряжением питания U1.
В режиме инвертирования источником энергии является источник постоянной э.д.с., а сеть переменного тока является ее потребителем, и поэтому i1 и U1 находятся в противофазе.
При выпрямлении тиристоры были открыты при положительной полярности напряжений вторичных обмоток трансформатора, а при инвертировании – при отрицательной, т. е. тиристоры открыты при отрицательной полуволне. Такому режиму отпирания тиристоров соответствует угол α = 180°, и изменение полярности подключения источника э.д.с.
