Емкостные фильтры
i2
VD
Тр
Сф
UC
UH
U2
RH
Рисунок 1.9 – Схема однополупериодного выпрямителя с емкостным фильтром
На временных диаграммах (рисунок 1.10) видно, что в интервале [t1 – t2], конденсатор через открытый диод заряжается до амплитудного значения U2, так как в этот период U2 > Uc, ia = ic + iн. В [t2 – t3], когда U2 < Uc, конденсатор разряжается на нагрузочный резистор Rн, заполняя разрядным током паузу в нагрузочном токе iн, которая имеется в однополупериодном выпрямителе без фильтра. В этот интервал времени Uн на Rн снижается до некоторого значения, соответствующего t3, при котором U2 в положительный полупериод равен Uc.
После этого диод вновь открывается, СФ заряжается и процессы зарядки и разрядки СФ повторяются. Такие СФ применяются с высокоомным Rн.
Коэффициент пульсаций такой схемы определяется по формуле:
P = , τразр. = Сф × Rн
Uc
= Uн
U2
ia
t3
t2
t1
t
Рисунок 1.10 – Временные диаграммы выпрямителя с емкостным фильтром
Индуктивные фильтры
Индуктивные фильтры состоят из дросселя Lф, который включают последовательно с нагрузкой Rн (рисунок 1.11). Так как ток в цепи с дросселем во время переходного процесса при положительной полуволне U2, зависит от постоянной времени τ = Lф / Rн, то длительность импульса увеличивается с ростом τ, что видно на временных диаграммах (рисунок 1.12).
VD
Тр
Uн
Lф
Rн
U2
Рисунок 1.11 – Схема включения индуктивного фильтра
Коэффициент пульсаций такой схемы р = 2πfосн. × Lф / Rн, т. е. фильтр будет работать тем эффективнее, чем больше Lф или меньше Rн.
Обычно ωLф >> Rн. Индуктивные фильтры обычно применяют в 3-х фазных выпрямителях средней и большой мощности, т. е. с нагрузочными устройствами, имеющими большие токи. Емкостные и индуктивные фильтры относятся к однозвенным фильтрам.
iн'' (при τ2)
iн' (при τ2)
t
U2
U2, iн

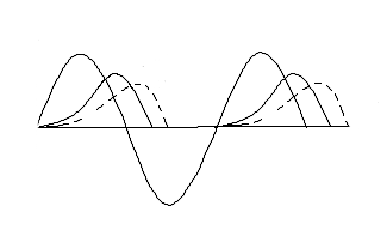

Рисунок 1.12 – Временные диаграммы выпрямителя с индуктивным фильтром
Рассмотрим теперь многозвенные фильтры. Это LC или RC – фильтры, которые обеспечивают еще большее уменьшение коэффициента пульсаций p и включены Г-образно или П-образно (рисунки 1.13, 1.14).
Rн
б
а
Сф
Lф
Rф
Сф
Rн
Рисунок 1.13 – Г-образные LC и RC-фильтры
Снижение пульсаций LC-фильтром объясняется совместными действиями индуктивной катушки и конденсатора, когда наблюдается максимальное снижение переменных составляющих выпрямленного тока.
Коэффициент сглаживания LC-фильтра: q = ω2осн Lф Cф – 1
В маломощных усилителях, где Rн составляет единицы кОм, вместо катушки включают резистор Rф, что уменьшает массу, габариты и стоимость фильтра, однако коэффициент сглаживания, определяемый как q = (0,5…0,9) ωосн Rф Сф, будет меньше, чем у LC-фильтра.
П-образные LC-фильтры состоят из емкостного фильтра и Г-образного LC-фильтра, а RC-фильтры состоят из емкостного фильтра и Г-образного RC-фильтра (рисунок 1.14).
В П-образных фильтрах коэффициент сглаживания равен произведению коэффициентов составных звеньев: qn = qc qг.
П-образные фильтры имеют больший q ≥ 100…1000, чем Г-образные, но и большие габариты.

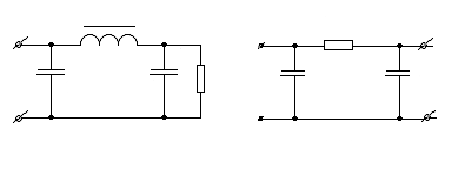

Рисунок 1.14 – П-образные LC-фильтр и RC-фильтр
Сф2
Сф1
RC-фильтр
LC-фильтр
Сф2
Сф1
Rн
Rф
Lф
