Трехфазный выпрямитель с нейтральным выводом
В состав трехфазного выпрямителя с нейтральным выводом входят (рисунок 1.7):
трехфазный трансформатор, обмотки которого соединены звездой;
диода, включенные в каждую из фаз трансформатора;
Rн.
Диоды работают поочередно, каждый в течение трети периода, когда потенциал начала одной из фазных обмоток (например, а) более положителен, чем двух других (b и с).
Выпрямленный ток в Rн создается токами каждого диода, имеет одно и то же направление и равен сумме выпрямленных токов каждой из фаз:
Iн = ia + ib + ic.
Коэффициент пульсаций р = 0,25.
Рисунок
1.7 Схема и временные диаграммы
трехфазного выпрямителя
с нейтральным
выводом
t4
t3
t2
t1
Uн,
iн
t
t
U2
VD1
U2a
VD3
VD2
с
е
а
Rн
iн
Uн
U2е
U2с
Тр
0
Трехфазный мостовой выпрямитель
Трехфазный мостовой выпрямитель содержит мост из 6 диодов. Диоды VD1, DV3, VD5 – образуют одну группу, а VD2, VD4, VD6 – другую. Общая точка первой группы диодов образует «+» полюс на нагрузочном резисторе Rн, а общая точка второй группы образует «–» полюс (рисунок 1.8).

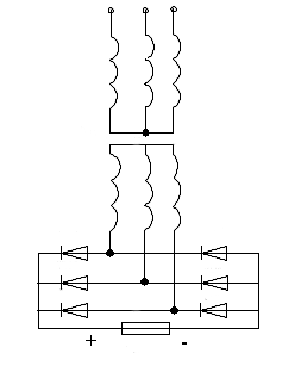

Рисунок 1.8 – Схема и временные диаграммы трехфазного мостового выпрямителя
Тр
с
в
а
i5,4
i5,2
i3,8
i3,6
i1,6
i1,4
t
Uс
Uе
U2
t3
t2
t1
U2
VD2
VD4
VD1
VD3
VD5
VD6
Uн
i
Rн
В каждый момент времени ток в Rн и двух диодах появляется тогда, когда к этим диодам приложено наибольшее напряжение. Например, в интервал времени [t1 – t2] ток возникает в цепи VD1 - Rн - VD4, т. к. в этот интервал времени к этим диодам приложено напряжение Uаb, которое больше других линейных напряжений.В [t2 – t3] открыты диоды VD1, VD6, т. к. Uac – max и т. д. Токи в Rн имеют одно и то же направление. Временные диаграммы показаны на рисунок 2.8. В такой схеме коэффициент пульсаций р = 0,057.
Сглаживающие фильтры
Сглаживающим фильтром называют устройство, предназначенное для уменьшения пульсаций выпрямленного напряжения.
Сглаживающий фильтр (СФ) включают сразу после вентильной группы ВГ (см. рисунок 1.1).
Основными элементами СФ являются конденсаторы, индуктивные катушки, а также транзисторы, сопротивления которых различны для постоянного и переменного токов.
Для постоянного тока Rc = , а RL мало, а Rтр на 2 – 3 порядка меньше сопротивления переменному току. Основным параметром, характеризующим эффективность СФ, является коэффициент сглаживания q = pвх / pвых, где pвх есть коэффициент пульсаций на входе фильтра (т. е. для схемы выпрямителя без фильтра), а pвых – коэффициент пульсаций на выходе фильтра (т. е. для схемы выпрямителя с фильтром).
Сглаживающие фильтры подразделяются:
в зависимости от типа фильтрующего элемента:
емкостные;
индуктивные;
электронные фильтры.
по количеству фильтрующих звеньев:
однозвенные;
многозвенные.
