Управляемые выпрямители
Управлять выпрямленным напряжением можно как в цепи переменного напряжения, что осуществляется с помощью автотрансформаторов, трансформаторов с подмагничиванием сердечника, реостатов или потенциометров, так и в цепи выпрямленного тока, что осуществляется с помощью управляемых выпрямителей.
Управляемые выпрямители – это устройства, которые позволяют плавно изменять значение выпрямленного напряжения.
Схема простейшего однофазного однополупериодного выпрямителя на тиристоре показана на рисунке 1.24.
VS
C
VD
R1
R2
Rн
~Uвх
Рисунок 1.24 – Схема однофазного однополупериодного выпрямителя на тиристоре
Управление напряжением на выходе такой схемы сводится к управлению во времени моментом отпирания тиристора. Это осуществляется за счет сдвига фаз между анодным напряжением и напряжением, подаваемым на управляющий электрод тиристора. Такой сдвиг называют углом управления и обозначают , а способ управления называют фазовым (рисунок 1.25).
t
t
t
α
0
iн
0
Uy
0
Uвх
Рисунок 1.25 – Временные диаграммы входного напряжения Uвх, напряжения управления Uу и тока на нагрузке iн
Управление величиной осуществляют с помощью фазовращающей R2 C-цепи. Резистором R1 изменяют напряжение, подаваемое на управляющий электрод тиристора. Диод VD1 обеспечивает подачу на управляющий электрод положительных импульсов.
Оптимальной формой управляющих сигналов является короткий импульс с крутым фронтом, который обеспечивает четкое отпирание тиристора. Для формирования таких импульсов и их сдвига во времени используются импульсно-фазовые системы управления.

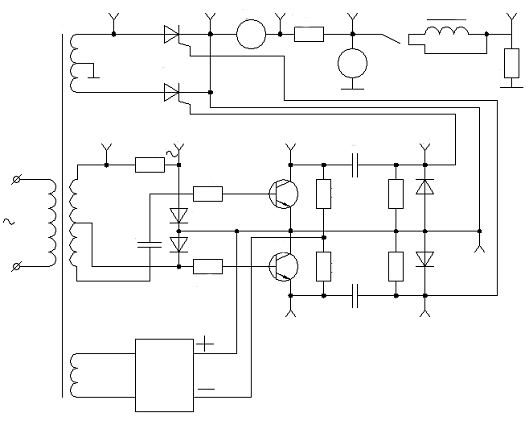

Рассмотрим схему однофазного двухполупериодного управляемого выпрямителя с импульсно-фазовым блоком управления (ИФБУ), показанную на рисунке 1.26.
Мостовой фазовращатель, состоящий из Rф, C1 и двух вторичных обмоток трансформатора с выводом средней точки, осуществляет сдвиг управляющих импульсов по отношению к анодному напряжению. С его выхода напряжение поступает на вход усилителей – ограничителей на транзисторах VT1 и VT2, причем диоды VD1 и VD2 срезают отрицательную полуволну этого напряжения. Далее выходные напряжения этих усилителей, имеющих трапециидальную форму, дифференцируются RC-цепочками. При этом получаются двуполярные импульсы малой длительности. Диоды VD3 и VD4 делают их однополярными.
Рисунок
1.26 – Схема однофазного двухполупериодного
управляемого выпрямителя на тиристорах
с импульсно-фазовым блоком управления
u
10
C3
6
11
VD4
R4
R6
VT2
R2
VD2
VD1
VD3
R3
R5
R1
C1
220
9
C2
5
Rф
3
2
VS2
V
PV
Rн
12
Lн
S1
8
Rизм
7
A
PA
4
VS1
1
VT1
T
Основными характеристиками управляемого выпрямителя являются:
характеристика управления, которая выражает зависимость выпрямленного напряжения от угла управления Uн = f () (рисунок 1.27);
Uн
внешние характеристики, которые определяют зависимость выпрямленного напряжения от выпрямленного тока при фиксированных значениях угла (рисунок 1.28).
α
π
Uн0
Рисунок 1.27 – Характеристики управления
Iн
α
3
α
2
α1
= 0
Uн
Рисунок 1.28 – внешние характеристики
Трехфазные управляемые выпрямители являются выпрямителями средней и большой мощности.
Рассмотрим работу таких выпрямителей на примере двух схем:
схема трехфазного выпрямителя с нулевым (или нейтральным) выводом (рисунок 1.29);
схема трехфазного мостового выпрямителя (рисунок 1.32).
Такой выпрямитель обычно работает на активно-индуктивную нагрузку. Длительность работы тиристоров определяется углом управления , значение которого задается импульсно-фазовым блоком управления (ИФБУ).
Изменение угла приводит к изменению средних значений выпрямленного напряжения Uн.ср и Iн.ср тока. Это видно на временных диаграммах при индуктивной нагрузке Lн = 0 (рисунок 1.30).
При угле управления < / 6 выпрямленный ток iн имеет непрерывный характер и каждый тиристор открыт в течение времени, соответствующего углу 2 / 3.
При угле управления > / 6 в выпрямленном токе iн появляются паузы.
ИФБУ
c
b
a
Rн
Lн

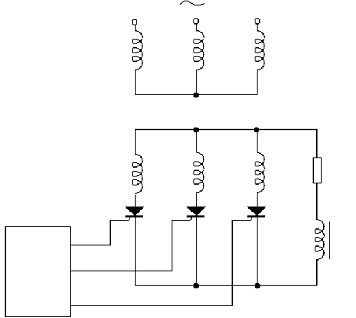

Рисунок 1.29 – схема трехфазного выпрямителя с нулевым (или нейтральным) выводам
α
α
π
/ 3
π
/ 3
α
> π / 6 (30°)
α
> π / 6
α
α
0
0
0
iн
iн
iн
iн
t
t
t
U2c
U2b
U2a
U2
Рисунок 1.30 – Временные диаграммы трехфазного выпрямителя с нулевым выводам
Lн
= 0
Lн
= ∞
20
40
60
100
120
140
0
40
60
20
100
α°

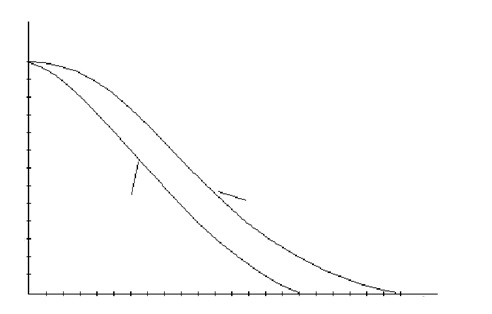

Рисунок 1.31 – характеристика управления трехфазного выпрямителя

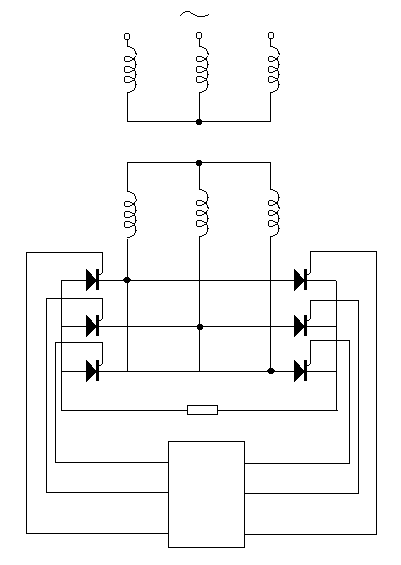

Рассмотрим схему трехфазного мостового управляемого выпрямителя. В него входят шесть тиристоров. Тиристоры VS1, VS2, VS3 объединены в катодную группу, а тиристоры VS4, VS5, VS6 – в анодную группу. Также как и в неуправляемом выпрямителе здесь одновременно работают два тиристора: один из анодной группы, другой – из катодной. При этом управляющий сигнал, подаваемый на тиристор катодной группы, опережает на 180° сигнал, поступающий на тиристор анодной группы.
Характеристики управления выглядят так же, как для выпрямителя с нулевым выводом. Отличие лишь в том, что предельным углом управления, при котором Uн.ср = 0, является угол = 120°. Внешние характеристики трехфазных управляемых выпрямителей имеют такой же вид, как внешние характеристики неуправляемых выпрямителей.
Рисунок
1.32
– Схема трехфазного мостового выпрямителя
VS6
VS5
VS4
VS3
VS1
VS2
ИФБУ
Iн
Rн
a
c
b
