1 Источник α или β излучения,
2 анод.
Ионный ток фиксируется электрометрическим усилителем. Сигнал которого
U=K∙Ө, где
K – коэффициент преобразования
Ө – эффективное сечение ионизации, которое обладает свойством аддитивности, поэтому возможно определить концентрации определяемого компонента
Уф и ик анализаторы.
Действие основано на поглощении определённых длин волн рядом веществ.
Отличие от видимого оптического диапазона заключается в том, что все элементы выполнены из кварца (пропускает ИК и УФ излучение).
Источники УФ излучения – кварцевые (ртутные) лампы, горящая дуга. Приёмники ФЭ, ФСК, ФД, ФЭУ. Диапазон измерения концентрации до 10-4об., класс точности 2 - 10.

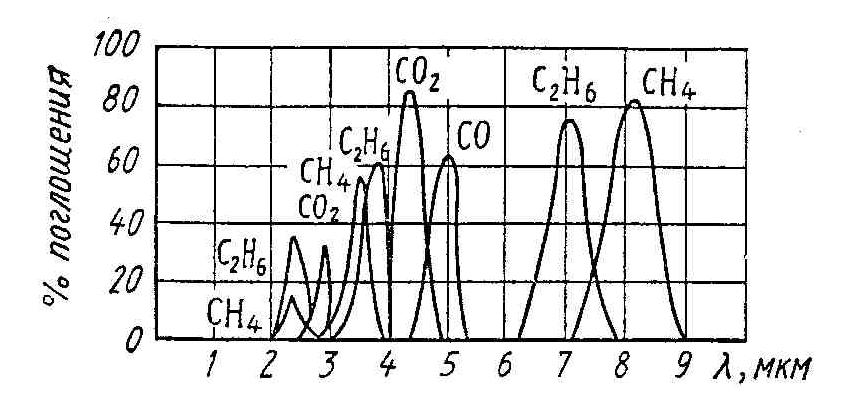

Ик спектры большинства веществ:
H2 – N2, O2, He, Ar – не поглощает ИК. Излучатели ИК нагреты до 700-800 ˚С, тело – нихром.
87. Оптико-аккустические газоанализаторы. Схема.
Инфракрасные газоанализаторы, в которых в качестве приемника излучения используется конденсаторный микрофон, называют оптико-акусти- ческими по той причине, что первоначально при их разработке частота колебаний мембраны конденсатора составляла 200 Гц, т. е. располагалась в области звуковых частот. Впоследствии эти частоты были снижены до 6 Гц, однако первоначально принятое название газоанализаторов пока применяется часто.
Здесь инфракрасное излучение (2—8 мкм) от источников 7, расположенных в сферических отражателях 2 и нагреваемых током источника питания 3, направляется в измерительный канал через фильтровую кювету 6, измерительную кювету 7 и отражатель 8 к нижней камере луче- приемника Р, а в сравнительном канале — через сравнительную кювету 18 и компенсационную отражающую кювету 16 к верхней камере луче- приемника Р. Обтюратор 5, приводимый в движение синхронным двигателем 4, осуществляет поочередное прерывание потока излучения в измерительном и сравнительном каналах. Через измерительную кювету 7 непрерывно прокачивается анализируемый газ. Сравнительная кювета 18 заполняется газовой смесью, в состав которой входит какой-либо не поглощаюший ИК-нзлучение газ неопределяемые компоненты в концентрациях, соответствующих их средних значениям в анализируемой смеси. Фильтровые кюветы 6 заполняются теми неопределяемыми компонентами анализируемого газа, полосы поглощения которых частично перекрываются полосами поглощения определяемого компонента, что уменьшает влияние изменении концентраций этих компонентов на результат измерения. Камеры луче- приемника Р и кюветы 16 заполняются определяемым компонентом. При поступлении ИК-излучения в камеры луче- приемника 9 за счет энергии излучения, поглощаемой определяемым компонентом, изменяется его температура (изменение температуры обычно составляет 10^°С). Это сопровождается появлением колебании разности давлении в камерах луче- приемника в результате поочередного прерывания потоков ИК-излучения обтюратором. Под действием этой разности давлений тонкая (толщина 5—10 мкм) металлическая мембрана 12 совершает периодические колебания. Эта мембрана и неподвижная пластина П. укрепленная на изоляторе 10. составляют конденсаторный микрофон, емкость которого изменяется при колебаниях мембраны. При изменении содержания определяемого компонента в анализируемой смеси колебания мембраны 12. а следовательно, и изменения емкости конденсаторного микрофона становятся асимметричными, что воспринимается электронным усилителем 13. который управляет работой реверсивного двигателя 14. Ротор этого двигателя через механическую передачу перемешает отражающий шток 17. что изменяет толщину поглощающего слоя газа в кювете 16 до тех пор. пока колебания мембраны не станут симметричными. Угол поворота ротора двигателя 14 с помощью реохорда 15 реостатной системы передачи передается вторичному прибору 19.
Оптико-акустические газоанализаторы используются для измерения в многокомпонентных смесях концентраций следующих газов: СО, СО2, СН4, С2Н2. NH3, С4Н8 и др.
Диапазоны измерений этих анализаторов от 0—0,1 до 0—100% об. Классы точности 2,5—10 (в зависимости от диапазона измерений).
